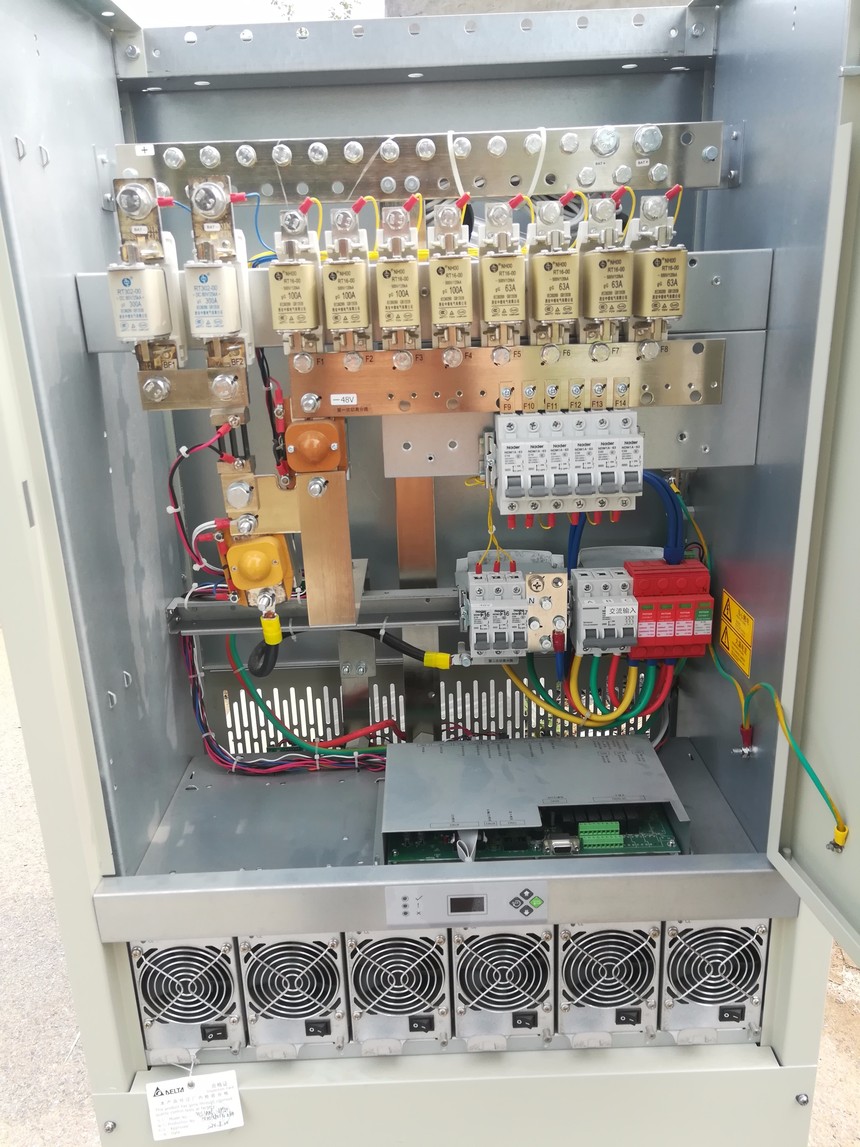

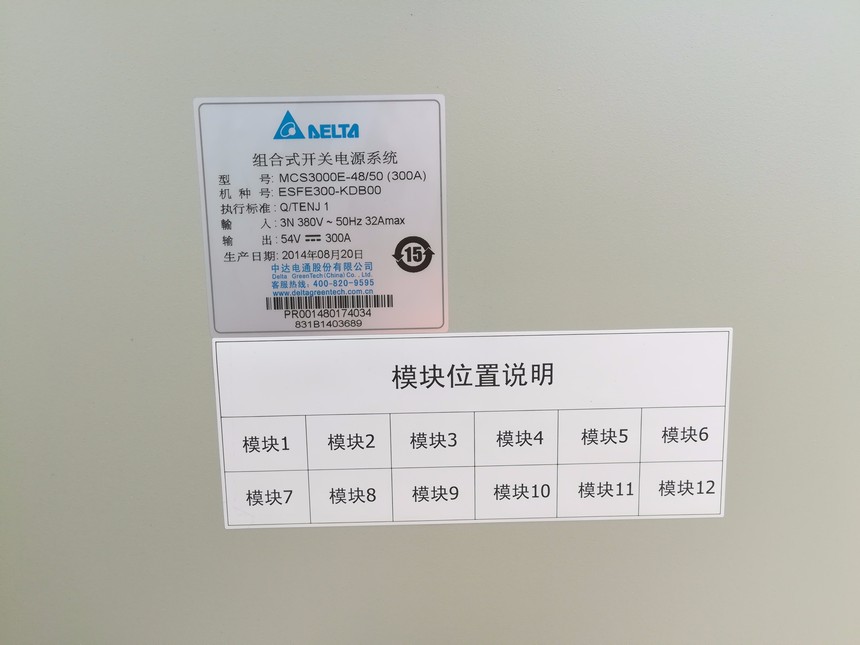

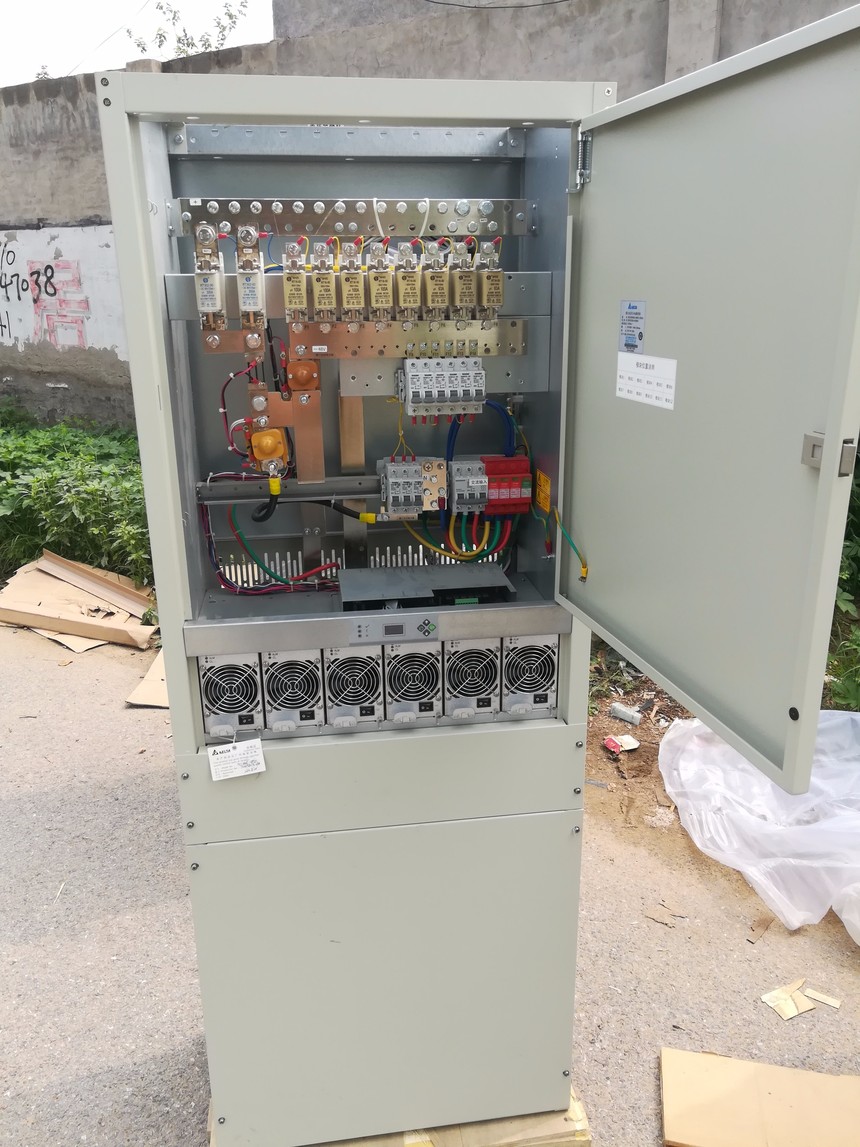

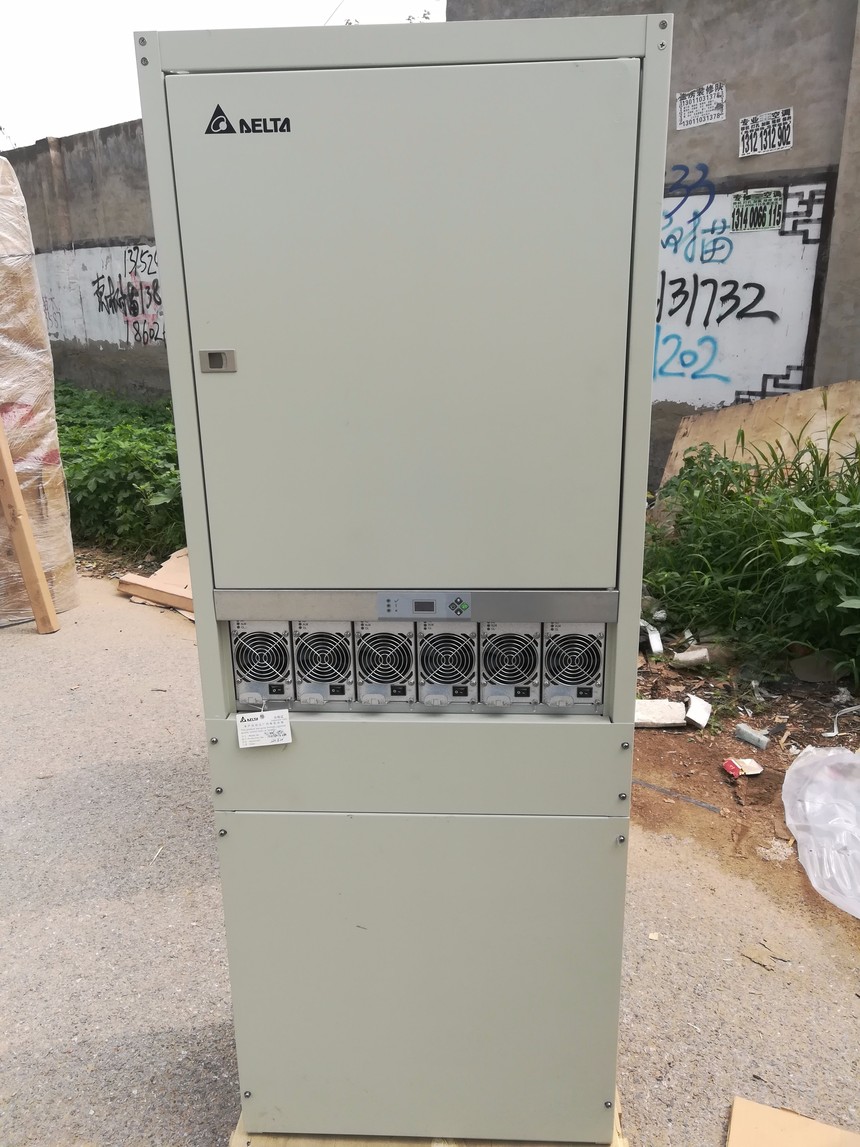

【全新原包装】中达电通MCS3000E-48/50(300A)通信电源柜MCS3000E-48/50一体化电源柜，高频开关

【全新原包装】中达电通MCS3000E-48/50(300A)通信电源柜MCS3000E-48/50一体化电源柜，高频开关

中达电通开关电源柜MCS3000E-48/50A报价|技术参数中达电通开关电源柜MCS3000E-48/50A报价|技术参数中达电通开关电源柜MCS3000E-48/50A报价|技术参数中达电通开关电源柜MCS3000E-48/50A报价|技术参数中达电通开关电源柜MCS3000E-48/50A报价|技术参数200A,250A,300A

商品信息

基本参数

类型：

直流开关电源

输入电压：

90-300

输出功率：

1000-10000

品牌：

中达

型号：

MCS3000E系列组合式电源

详细说明

MCS3000E系列产品是中达电通集多年设计、制造的经验，针对国内电网实际状况及节能减排要求，开发出的组合式系列高频开关电源系统。本系列电源能够承受更宽的交流输入电压范围和更宽的工作温度范围，更能适应不同的应用场合。其整流模块采用了全桥移相式软开关转换技术及interleave PFC 技术，在宽负载率范围内具有较高的效率，交流输入谐波电流小，是系统具有更高的可靠性。

行业应用：

适用于各种移动通信基站、综合接入网点、数据机房、FTTx 等室内场合

• 模块容许电网输入电压变化范围宽 （90Vac~300Vac）
• 整流模块采用先进的软开关技术，功率密度高
• 采用先进的拓扑电路，宽负载范围内实现软开关技术，转换效率高。
• 采用interleave PFC 技术，功率因数> 0.99，交流输入电流总谐波失真度低，小于5%
• 智能监控电源对蓄电池充电采用先进的充电管理模式，有助于延长蓄电池使用寿命。
• 系统具有效能管理功能，可以有效地提高哦啊哦系统的工作效率，达到节能减排的目的。
• 系统通过RS-232 接口实现本地和远程集中监控，又可通过加装TCP/IP 网卡接入局域网或广域网。
• 整流模块可热插拔，所有操作在系统前部，系统安装，扩容和维护极为方便。
• 具有过电流、过电压、过温度等多种保护和告警功能，系统可靠性高。
• 系统装有多级防雷、防浪涌电压保护装置；符合IEC61000-4-5 标准，能承受8/20us，20KA，最大40KA 电流冲击。

MCS3000E系列产品是中达电通集多年设计、制造的经验，针对国内电网实际状况及节能减排要求，开发出的组合式系列高频开关电源系统。本系列电源能够承受更宽的交流输入电压范围和更宽的工作温度范围，更能适应不同的应用场合。其整流模块采用了全桥移相式软开关转换技术及interleave PFC 技术，在宽负载率范围内具有较高的效率，交流输入谐波电流小，是系统具有更高的可靠性。

中心的机房的直流电源系统是由交流配电屏、直流配电屏、开关电源架（含1个控制模块和多个整流模块）、两组大容量的蓄电池及连接它们之间的电力电缆组成。蓄电池一组是24块组成，每块2V。总电压48V。

无线通信机房中一般使用壁挂式交流配电箱来代替交流配电屏，使用组合开关电源来替代直流配电屏和开关电源架（包含控制模块和整流模块），所以叫组合开关电源，是吧直流配电屏和开关电源架组合到一起了。外加两组蓄电池。蓄电池一组是24块组成，每块2V。总电压48V。

一体化开关电源是把交流配电和蓄电池组也集成到这个机架里，相当于一个机架就完成了中心机房的直流电源系统的所有功能，只不过容量要小的多。它的蓄电池组一般使用4块，每块12V，总电压48V。

中达的MCS3000D-3*50A电源，应该是组合开关电源。中达电通开关电源柜MCS3000E-48/50A报价|技术参数

序号 厂家 整流模块型号

1 艾默生 R48-2900U

2 艾默生 R48-2900T0

3 艾默生 R48-2900M0

4 艾默生 R48-1800A中达电通开关电源柜MCS3000E-48/50A报价|技术参数

5 艾默生 R48-1800U0

6 艾默生 HD4850-2

7 艾默生 R48-1000A

8 艾默生 HD4825-3

9 艾默生 HD4830-3

10 艾默生 R48-3200E

11 艾默生 EPW30-48A

12 艾默生 R48-2000e

13 艾默生 R48-3000e3

14 艾默生 R48-2000A3

15 艾默生 C24/48-1200

16 艾默生 R48-5800A

17 艾默生 R24-2200

18 中达 DPR48/50-D-DCE

19 中达 DPR48/50-G-DGC

20 中达 ESR-48/30E

21 中达 ESR-48/50A

22 中达 ESR-48/50D

23 中达 DPR48/30-D-DCE

24 中达 MCS1800F 48V (CUC-09HB)

25 中达 MCS1800 48V (CU-12A-1)

26 中达 MCS1800C 48V (CUC-09HB/CUC-06HD)

27 中达 MCS3000 48V (CU-12A-1)

28 中达 MCS3000H 48V (3000H/CUC-06HC)

29 中达 MCS3000C 48V (CUC-09HB/CUC-06HD)

30 中达 MCS3000E 48V (CUC-09HB)

31 中达 MCS1800F 48V (ESR-48/40F C-S)

32 中达 MCS1800 48V (ESR-48/30D D-S)

33 中达 MCS1800C 48V (ESR-48/40A C-H)中达电通开关电源柜MCS3000E-48/50A报价|技术参数中达电通开关电源柜MCS3000E-48/50A报价|技术参数

34 中达 MCS3000 48V (ESR-48/50C F-S)

35 中达 MCS3000H 48V (ESR-48/50D E-S)

37 中达 MCS3000G 48V (ESR-48/56B C-S)

38 中达 MCS3000E 48V (ESR-48/56F C-S)

39 中达 MCS3000E 48V (ESR-48/56G C-S)

40 中兴 ZXD2400

41 中兴 ZXD1500

42 中兴 ZXD3000

43 中兴 ZXD1200

44 珠江 SMPS1002H

45 珠江 SMR3004A

46 珠江 SMR3004

47 珠江 SMR3004D

48 华为 R4850G

49 华为 R4850N1

50 华为 R4815N中达电通开关电源柜MCS3000E-48/50A报价|技术参数

51 珠江 SMPS1002L

52 珠江 珠江子框

53 中达 中达子框

【全新原包装】中达电通MCS3000E-48/50(300A)通信电源柜MCS3000E-48/50一体化电源柜，高频开关

中达电通（台达）MCS3000D八种基本配置

● 交流输入： 380Vac 三相五线制
● 系统大容量： -48V/600A： shelf，每排4台整流模块
● 负载分路 ：200A×4路，100Ax4路，63Ax1路，32Ax1路，10Ax2路
● 电池分路：500A×2



中达电通（台达）MCS3000D外形尺寸与重量

● 尺寸(mm)：600(宽)x450(深)x1600(高)
● 重量(kg)： 约110kg(含12台-48V



MCS3000D系列整流模块

DPR48/50-D-DCE技术参数
直流输出
● 输出电压范围 -40Vdc~-59.5Vdc
● 额定输出电流 50A
● 输出功率 2880W
● 负载效应 ≦±0.5%
● 均流特性 ≦±3%
● 源效应 ≦±0.1%
● 稳压精度 ≦±0.6%
● 限流 20%~110%连续可调
● 衡重杂音 ＜2mV
● 宽频杂音 ＜50mV(3.4kHz~150kHz)
＜20mV(0.15MHz~30MHz)
● 峰峰杂音 ＜100mV(0MHz~20MHz)



中达电通（台达）MCS3000D监控单元
CUC-06HC技术参数
● 输入电压 正常直流电压-48Vdc(18~70Vdc)
● 显示方式 128X64点阵LCD显示
绿灯: 当系统正常时亮(无任何告警)
黄灯: 当系统告警时闪烁,均充时常亮
红灯: 当系统出现模块关机时亮


以上便是中达电通（台达）MCS3000D产品简介。
