【全新原包装】中达电通MCS3000D-48/50A通信电源柜MCS3000D一体化电源柜，高频开关，

【全新原包装】中达电通MCS3000D-48/50A通信电源柜MCS3000D一体化电源柜，高频开关，，中达电通250A电源柜

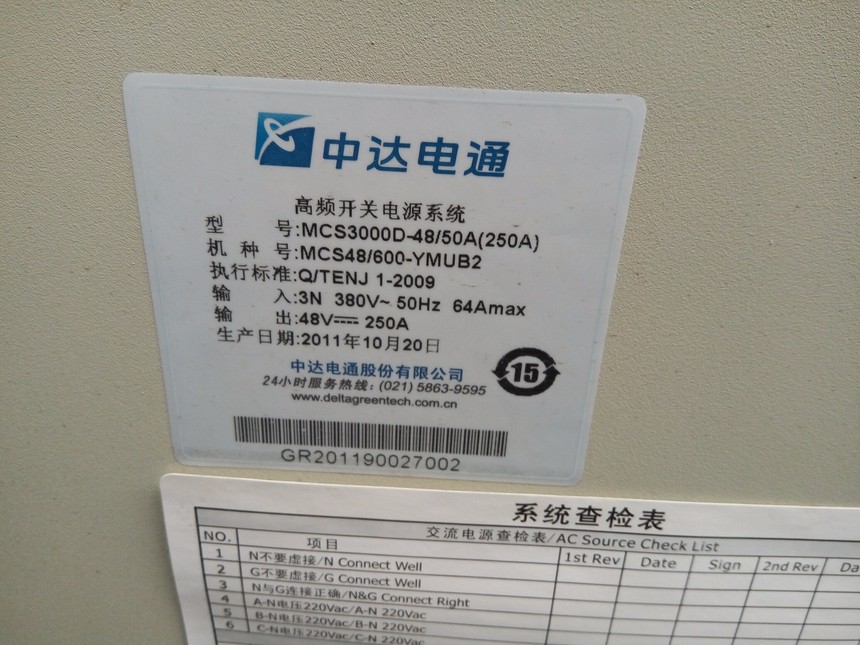

中达电通MCS3000D高频开关电源系统

型号：MCS3000D-48/50A(200)(250A)

机种号；MCS48/600-YMUB2

执行标准：Q/TENJ 1-2009

输入：SN 380V-50HZ-64 AMAX

输出：48v-250A/200A

台达中达电通股份有限公司

MCS3000D-48/50A详细参数

注：1.DPR48/50-D-DCE 与DPR48/30-D-DCE 除容量不同外，模块的外形、接口及通信互相兼容；

    2. DPR48/50-D-DCE 与DPR48/30-D-DCE模块在380Vac输入时，模块自动保护不损坏。

模块参数：

ESR-48/56AC台达 MADE IN CHINA

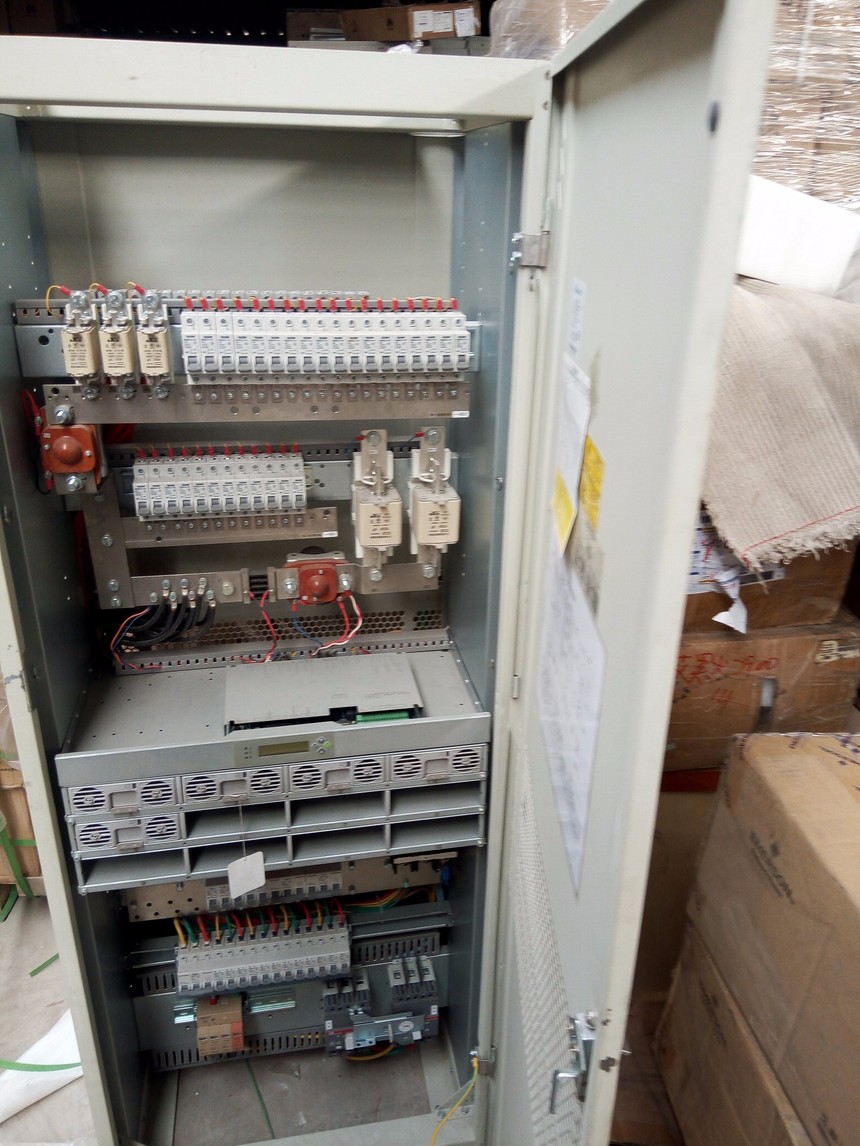

中达电通（台达）MCS3000D基本配置

● 交流输入： 380Vac 三相五线制
● 系统*容量： -48V/600A： shelf，每排4台整流模块
● 负载分路 ：200A×4路，100Ax4路，63Ax1路，32Ax1路，10Ax2路
● 电池分路：500A×2

中达电通（台达）MCS3000D外形尺寸与重量

● 尺寸(mm)：600(宽)x450(深)x1600(高)
● 重量(kg)： 约110kg(含12台-48V

MCS3000D系列整流模块

DPR48/50-D-DCE技术参数
直流输出
● 输出电压范围 -40Vdc~-59.5Vdc
● 额定输出电流 50A
● 输出功率 2880W
● 负载效应 ≦±0.5%
● 均流特性 ≦±3%
● 源效应 ≦±0.1%
● 稳压精度 ≦±0.6%
● 限流 20%~110%连续可调
● 衡重杂音 ＜2mV
● 宽频杂音 ＜50mV(3.4kHz~150kHz)
＜20mV(0.15MHz~30MHz)
● 峰峰杂音 ＜100mV(0MHz~20MHz)

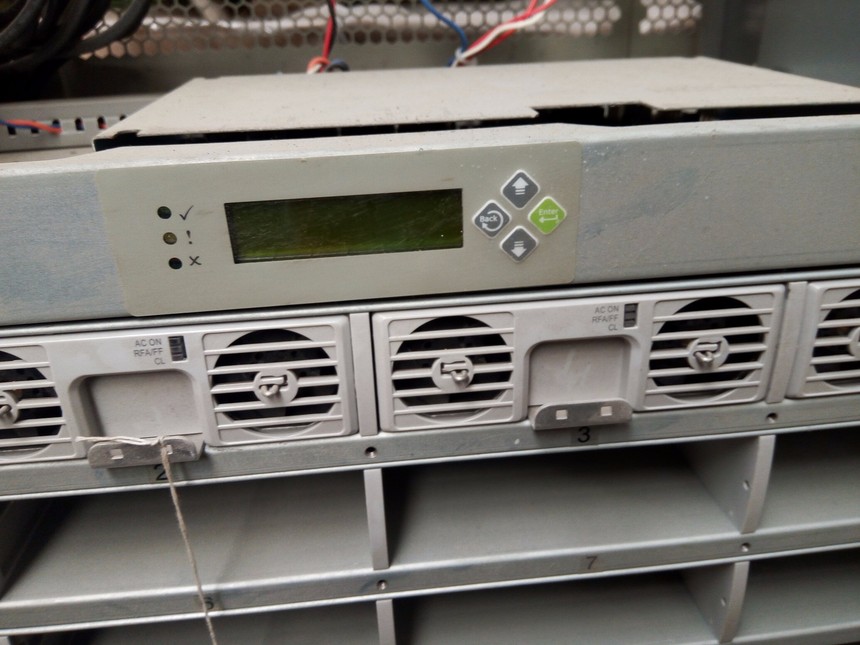

中达电通（台达）MCS3000D监控单元
CUC-06HC技术参数
● 输入电压 正常直流电压-48Vdc(18~70Vdc)
● 显示方式 128X64点阵LCD显示
绿灯: 当系统正常时亮(无任何告警)
黄灯: 当系统告警时闪烁,均充时常亮
红灯: 当系统出现模块关机时亮

以上便是中达电通（台达）MCS3000D产品简介。

【全新原包装】中达电通MCS3000D-48/50A通信电源柜MCS3000D一体化电源柜，高频开关，，中达电通250A电源柜

中达电通MCS3000D-48-50A应用领域：

● 模块容许电网输入电压变化范围宽(90Vac~300Vac)，可承受380Vac，模块不损坏。
● 整流模块采用先进的软开关技术，功率密度高。
● 采用先进的拓朴电路，宽负载范围内实现软开关技术，转换效率高
● 采用Interleave PFC技术，功率因数大于0.99，交流输入电流谐波失真低，小于5%。
● 高功率密度：功率密度大于2W/cm3(34W/incspan)；
● 智能监控单元对蓄电池采用先进的充电管理模式，有助于延长电池使用寿命。
● 系统具有效能管理功能，可以有效地提高系统的工作效率，达到节能减排的目的。
● 系统通过RS-232接口实现本地和远程集中监控，又可通过加装TCP/IP网卡接入局域网或广域网。
● 系统内整流模块可热插拔，所有调节、操作都在系统前部，因而系统安装、扩容和维护极为方便。
● 具有过电流、过电压、过温度等多种保护和告警功能，系统可靠性高。
● 系统装有多级防雷、防浪涌电压保护装置；符合IEC61000-4-5标准，能承受8/20uS，20kA，*40kA电流冲击。
● 适应温度范围更宽，工作温度范围 -40 ~ 75℃
适用场合
适用于各移动通信基站、综合接入网点、数据机房、FTTx等室内场合。

MCS3000D系列电源能够承受更宽的交流输入电压范围和更宽的工作温度范围，更能适应不同的应用场合。其整流模块采用了全桥移相式软开关转换技术及Interleave PFC技术，在宽负载率范围内具有较高的效率，功率密度高、交流输入谐波电流小，使系统具有更高的可靠性

系统查检表：

交流电源检查表：

*.N不要虚接/N CONNECT WELL

2.G不要虚接/ G CONNECT WELL

3.N与G连接正确。
