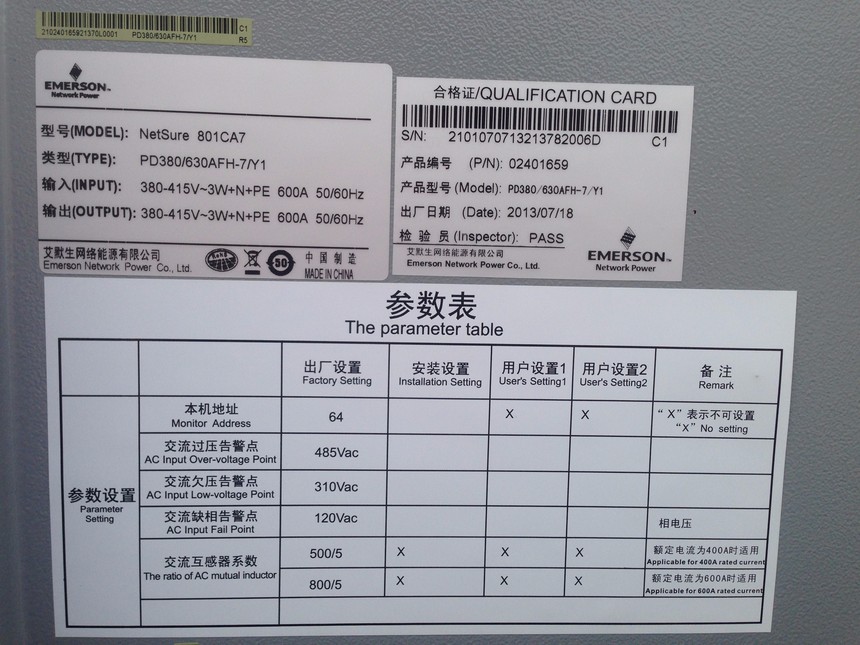

【全新原包装】艾默生NetSure801，PD380/630AFH-7/Y1高频组合电源柜，通信电源

【全新原包装】艾默生NetSure801，艾默生PD380/630AFH-7/Y1高频组合电源柜，艾默生801通信电源柜，,系统最大可以平滑扩容至6000A

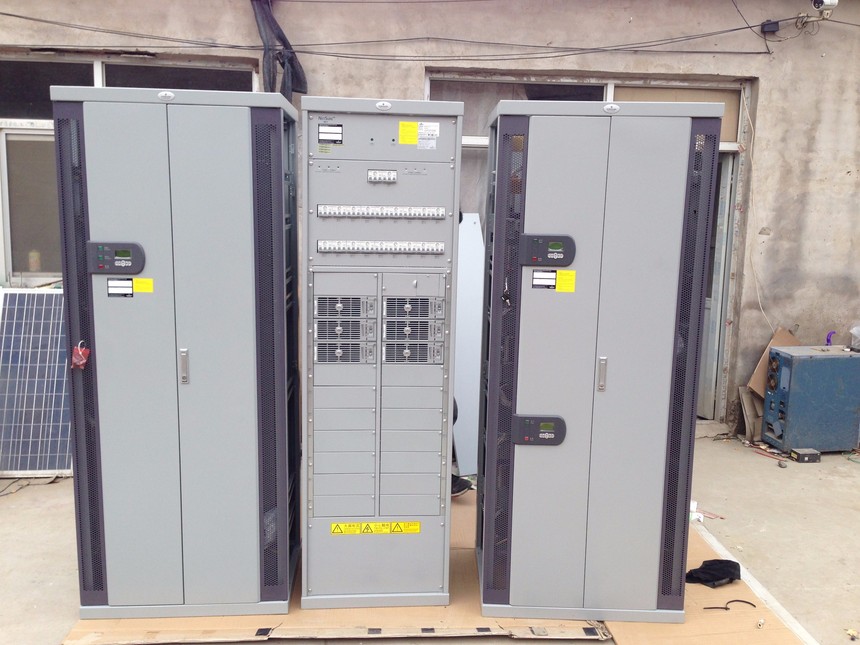

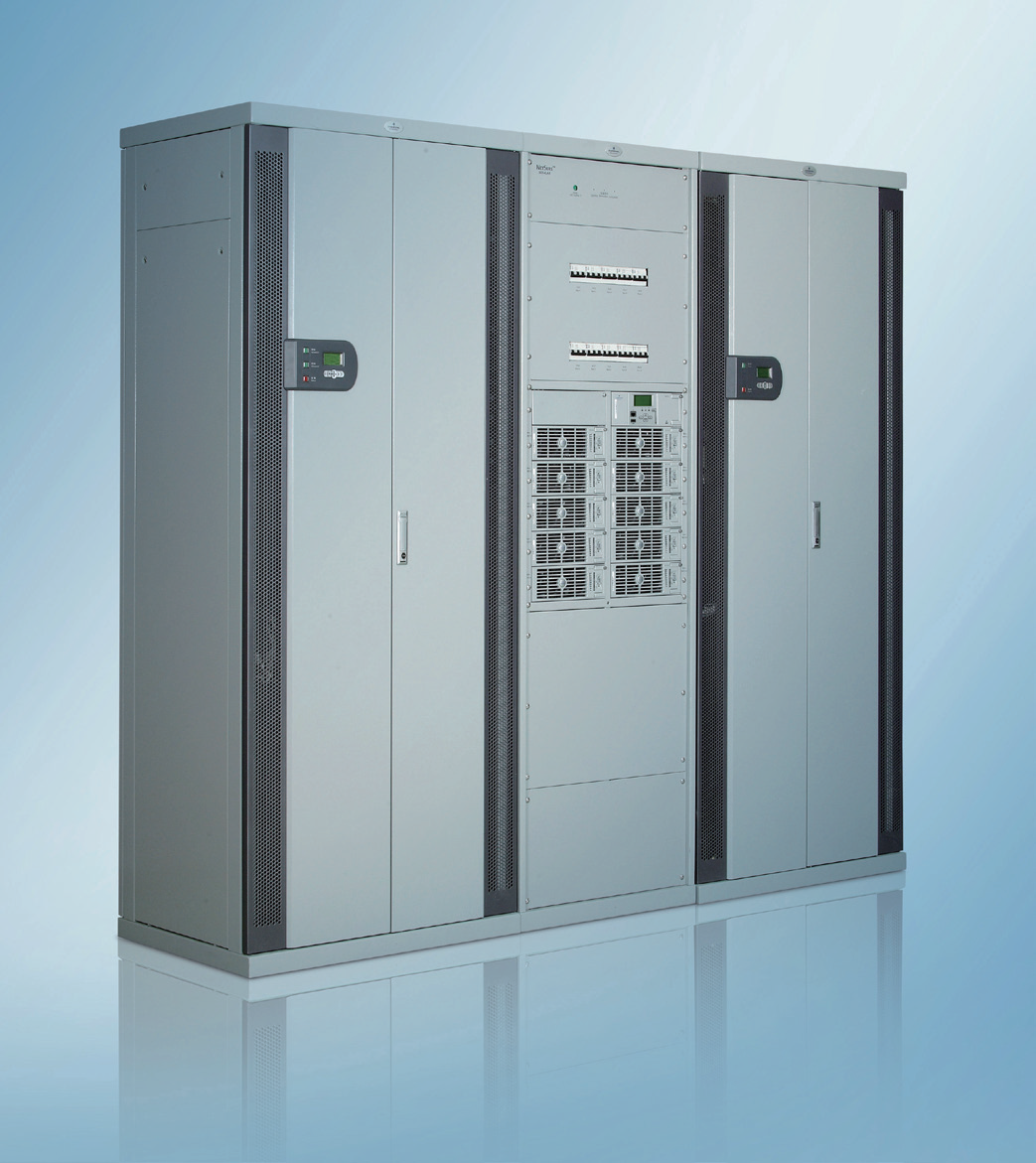

艾默生NetSure801电源系统是艾默生网络能源集多年开发和网上运行经验，采用DSP技术、为满足核心网供电需求而设计的高可靠、高功率密度、高性能全数字化分立式通信电源系统，适用于市话网大中型交换局、长途局、一级传输干线、移动交换局及移动汇接局等场合。该系统由整流柜、交流配电柜及直流配电柜组成，单柜容量达2000A，并可通过并机扩容方式实现6000A容量。


NetSure801系列电源系统是艾默生网络能源集多年开发和网上运行经验推出的新一代大容量通信电源系统。该电源系统采用数字化双DSP控制、有源PFC、软开关技术、原边箝位专利技术、集中散热专利技术等，具有高效率、高功率密度、高可靠性、超低辐射、维护快捷、节能环保等优点
NetSure801系列电源系统产品特点：节能－休眠节能专利技术高效-普通模块混插专利技术节地－单个整流架最大容量2000A，可使整个系统节地20%环保－满足欧盟RoHS标准和中国环保指令，EMC满足EN300386 Class B

 „ 超强电网适应能力。输入电压范围为260〜530Vac，可正常工作，并能够承受600Vac高压输入„ 网络化监控。可以通过网口、Modem、RS232实时远程监控„ 数字化自主均流。均流性能稳定，不平衡度<1%；整流模块能脱离监控单元稳定工作及自主均流    安全可靠。 交流侧、直流侧、信号端全方位防雷„ 整流模块、监控模块无损伤热插拔，在线维护，方便快捷„ 真正全正面操作，上下自由出线„ 电池反接保护。有效防止电池反接后模块炸机„ 耐油机启动。能承受油机瞬间过压，对油机输出要求不高„ 输出电流缓起功能。输出电流可根据设定缓慢爬升，减小对负载和电池的冲击，有效提高电池使用寿命应用范围„ 市话网大中型交换局„ 长途局„ 一级传输干线„ 移动交换局、移动汇接局特点NetSure801系列电源系统NetSure801系统构成整流模块R48-5800 (R48-5800e)监控模块M821D整流柜Rack1000-7、Rack2000-7交流配电柜PD380/400AFH-7、PD380/630AFH-7 、PD380/630AFA直流配电柜PD48/1600DF-7、PD48/2500DF-7选配件MODEM组件、温度补偿电缆、并机铜排成套件、顶盖、侧门环境工作温度-10〜+65℃ (+45〜+65℃需降额使用)工作相对湿度≤95% RH海拔高度≤4200m (2100〜4200m需降额使用)存储温度-40〜+70℃存储相对湿度≤95% RH系统参数输入线电压260〜530Vac (260〜304Vac半载输出)输入电压频率45〜65Hz功率因数≥ 0.99效率≥ 93%输出直流电压-42 〜 -58Vdc均分负载性能≤±1%监控模块 M821D特点„ 8组干接点输出，8个用户数字量输入接口，告警级别及关联的干接点输出可以自由配置„ 可以通过网口、Modem、RS232远程监控，支持遥控、遥测、遥信、遥调„ 可存储历史告警记录4000条、电池测试日志10条、系统日志3000条、控制日志500条、历史数据60000条„ 智能化电池管理，可以自动均浮充、充电限流、温度补偿、电池容量计算、在线电池测试„ 支持TCP/IP、SNMP、Web浏览器、远程下载„ 支持高效-普通整流模块混插功能，有效提高系统综合运行效率„ 带USB口，可通过USB升级软件与配置M821DR48-5800R48-5800e100%50%0 260 304 530(Vac)输出功率Vs输入电压 @45℃100%50%-40 0 40 60( )输出功率Vs环境温度@Uin>304Vac整流模块R48-5800 & R48-5800e基本特性安规CE、CB 、UL、TUVEMC EN55022 Class B防护IP20可靠性MTBF＞57万小时输入特性数值单位说明输入电压260〜530 Vac 线电压，260〜304Vac半载输出输入电压频率45〜65 Hz功率因数≥0.99THD ≤5 % 50%〜110%负载输出特性数值单位说明输出电压-42〜-58 Vdc 连续可调输出电流0〜120.8 A峰峰值杂音电压≤50 mV 0〜20MHz电话衡重杂音电压≤0.5 mV 300〜3400Hz最大输出功率5800 W 100A@58Vdc功率密度13.5 W/In3 85H×224W×371D效率＞93% R48-5800＞96% R48-5800eRack1000-7 Rack2000-7整流柜整流柜配置Rack1000监控模块M821D 0〜1个整流模块R48-5800 (R48-5800e) 1〜10个Rack2000监控模块M821D 0〜1个整流模块R48-5800 (R48-5800e) 1〜20个型号外形尺寸高×宽×深(mm) 重量(kg) 备注Rack1000-7 2000×600×600 ≤140 不含整流模块Rack2000-7 2000×600×600 ≤180 不含整流模块R48-5800R48-5800e88×244×372 ≤8 含面板M821D 44 × 88 × 212 ≤2交流配电柜特点„ 智能化设计，自带CPU，可独立工作„ 具有RS485通讯接口，易于实现分散供电，安放扩容灵活方便„ 全中文显示，本机检测交流电压、电流、频率、防雷器状态等参数„ 本机可对输入过欠压、频率异常、防雷器故障等进行声光报警„ 两路市电输入，手动/自动切换，安全可靠„ 提供应急直流照明，方便维护„ 系统配电上下自由出线，真正全正面操作，方便灵活安全„ 安规、防雷系统符合IEC标准，确保设备和人身安全„ 满足中国及欧盟的环保要求输入输出配电PD380/400AFH-7/Y1 PD380/630AFH-7/Y1 PD380/630AFA交流输入三相四线制和三相五线制三相四线制和三相五线制三相四线制和三相五线制两路输入，手动切换两路输入，手动切换两路输入，自动切换输入电流400A 输入电流630A 输入电流630A交流输出三相 4×160A(MCCB) 三相 6×160A(MCCB)三相 5×250A(MCCB)三相 5×100A(MCCB)三相 1×63A(MCB) 三相 1×63A(MCB) 三相 1×63A(MCB)三相 1×32A(MCB) 三相 1×32A(MCB) 三相 1×32A(MCB)单相 3×32A(MCB) 单相 3×32A(MCB) 单相 3×32A(MCB)单相 3×20A(MCB) 单相 3×20A(MCB) 单相 3×20A(MCB)应急输出100A@48Vdc 100A@48Vdc 100A@48Vdc备注机柜颜色需定制机械参数型号外形尺寸高×宽×深(mm) 重量(kg)PD380/400AFH-7/Y1 2000×800×600 ≤240PD380/630AFH-7/Y1 2000×800×600 ≤240PD380/630AFA 2000×800×600 ≤300直流配电柜特点„ 智能化设计，自带监控单元，可独立工作，易于实现分散供电，安放扩容非常灵活方便„ 中文显示本机各种直流信息„ 系统配电上下自由出线，真正全正面操作，机柜2/3空间可用于用户走线，方便灵活安全„ 所有输出状态在本机的液晶屏幕上都进行一对一显示，方便维护„ 可以柜内柜外并机，方便安装扩容„ 满足中国及欧盟的环保要求输入输出配电PD48/1600DF-7/Y1 PD48/1600DF-7/Y2 PD48/2500DF-7/Y1 PD48/2500DF-7/Y2电池熔芯2组2×1000A (NT4) 2组2×800A (NT4) 2组2×1000A (NT4) 2组2×1000A (NT4)直流输出6×500A (NT3) 12×400A (NT3) 8×630A (NT3) 16×500A (NT3)2×200A (NT2) 4×200A (NT2) 4×400A (NT2) 4×200A (NT2)8×100A (NT00) 2×100A (NT00) 4×200A (NT2) 2×100A (NT00)6×63A (NT00) 6×63A (NT00) 8×100A (NT00) 4×63A (NT00)6×63A (NT00)机械参数型号外形尺寸高×宽×深(mm) 重量(kg)PD48/1600DF-7/Y1 2000×800×600 ≤280PD48/1600DF-7/Y2 2000×800×600 ≤280PD48/2500DF-7/Y1 2000×800×600 ≤290PD48/2500DF-7/Y2 2000×800×600 ≤290

【全新原包装】艾默生NetSure801，艾默生PD380/630AFH-7/Y1高频组合电源柜，艾默生801通信电源柜，,系统最大可以平滑扩容至6000A

NetSure801系列电源系统是艾默生网络能源集多年开发和网上运行经验推出的新一代大容量通信电源系统。该电源系统采用数字化双DSP控制、有源PFC、软开关技术、原边箝位专利技术、集中散热专利技术等，具有高效率、高功率密度、高可靠性、超低辐射、维护快捷、节能环保等优点
