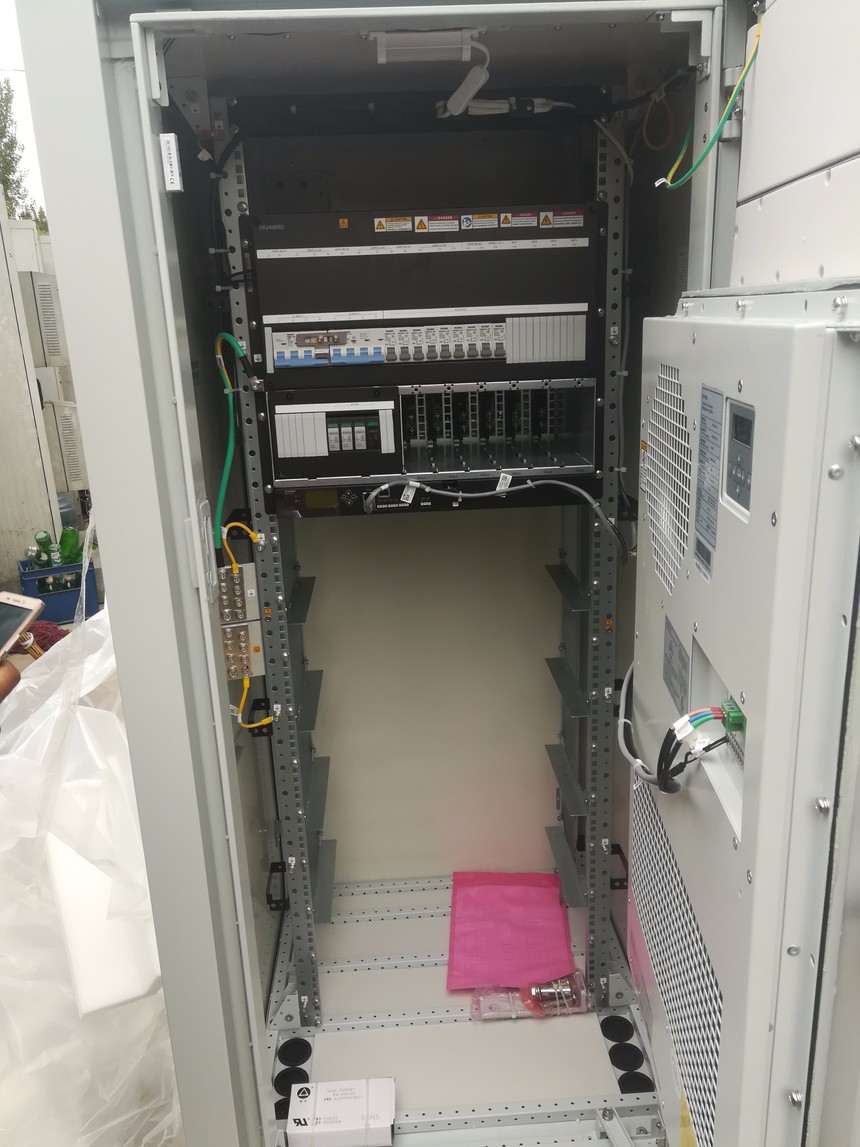

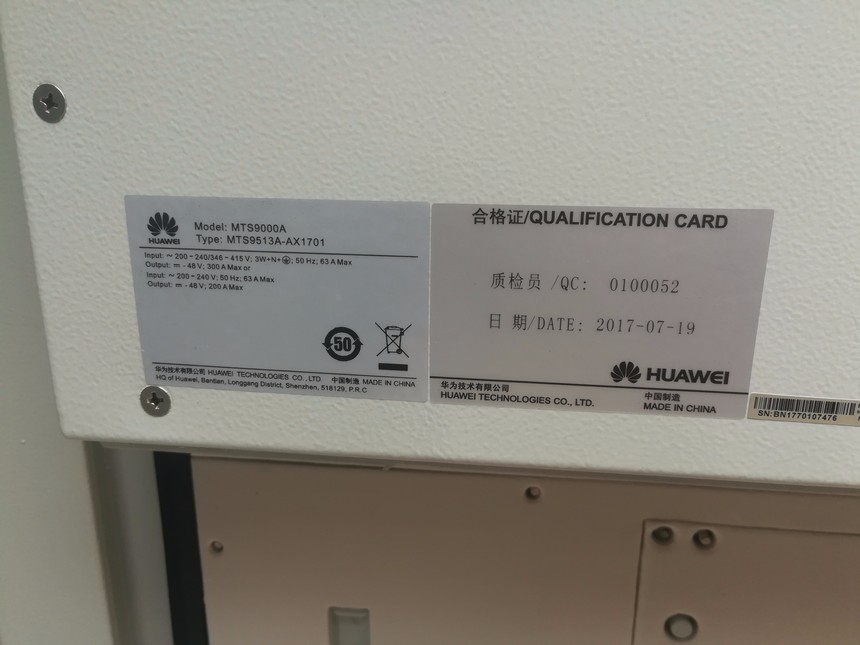

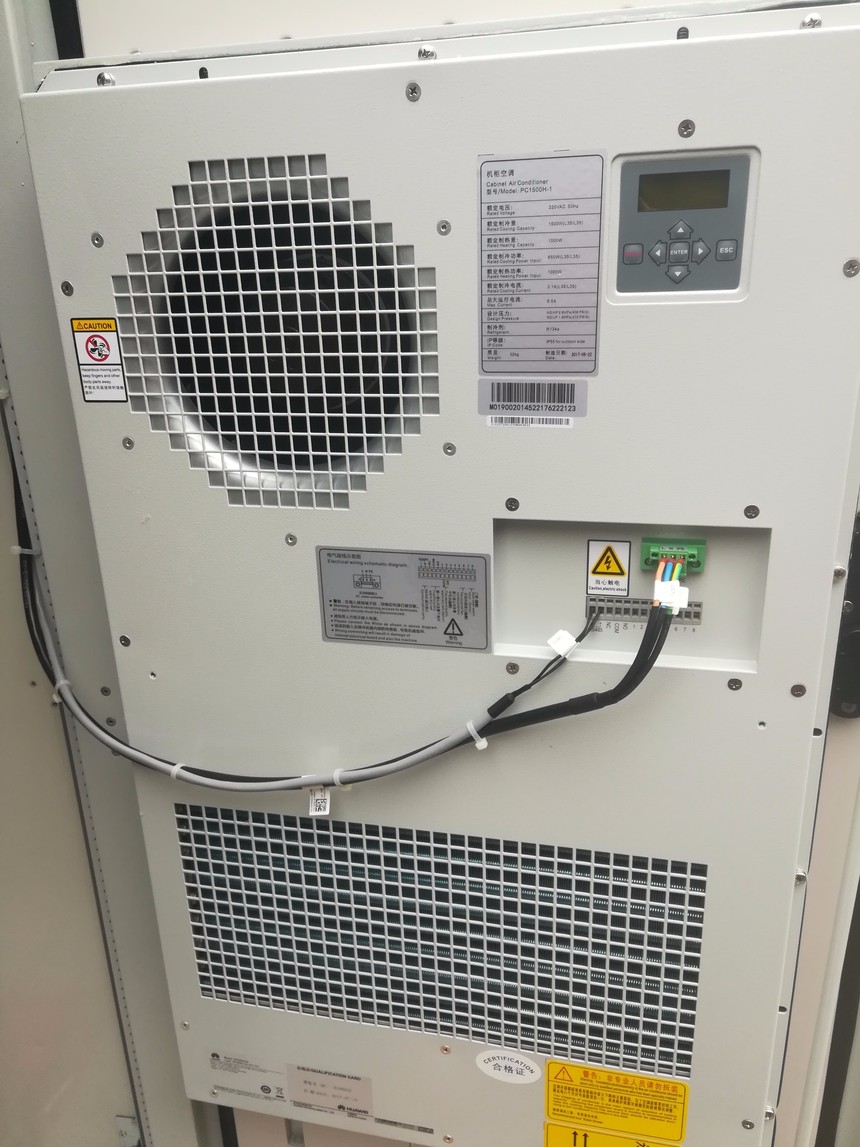

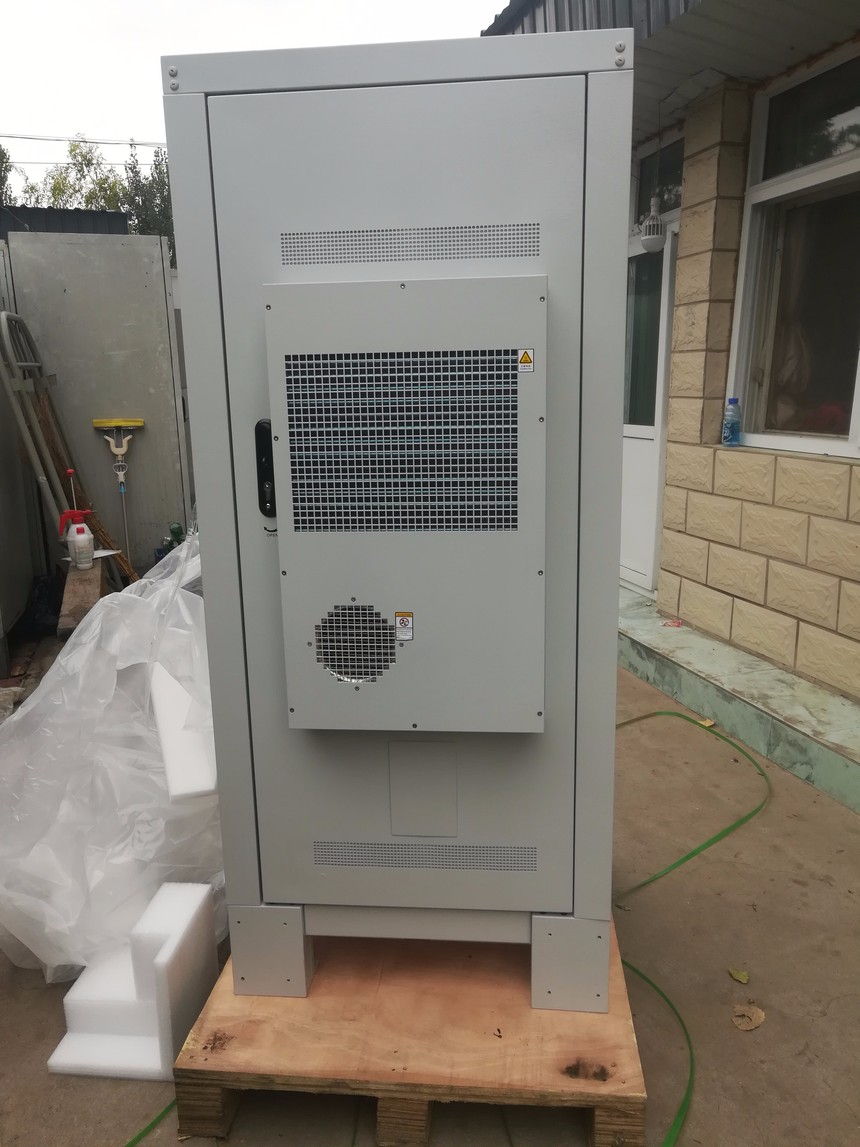

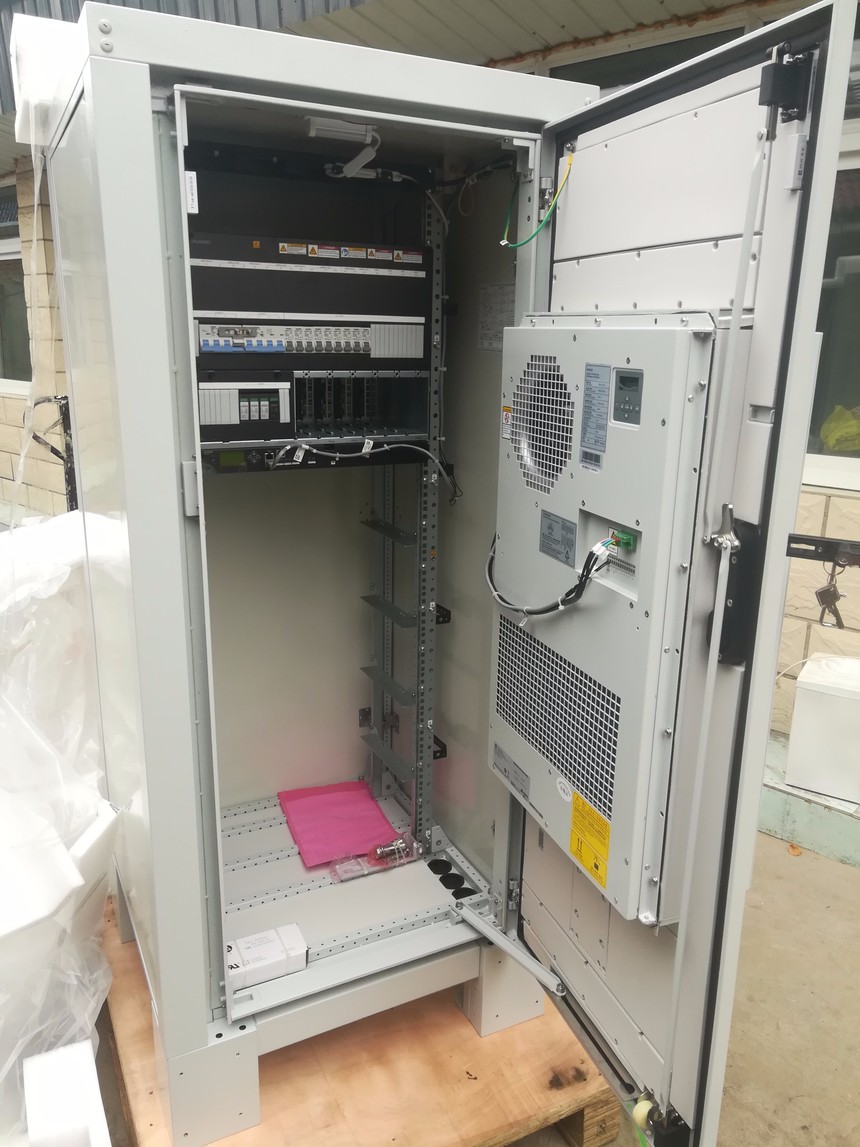

【全新原包装】华为MTS9000A 室外一体化电源机柜，华为200A室外电源柜

【全新原包装】华为MTS9000A 室外一体化电源机柜，华为200A室外电源柜

1.1 供电方式的选择

供电方式一般分为：集中式供电系统和分布式供电。现代电力电子系统一般采用采用分布式供电系统，以满足高可靠性设备的要求。

1.2 电路拓扑的选择

开关电源一般采用单端正激式、单端反激式、***正激式、双单端正激式、双正激式、推挽式、半桥、全桥等八种拓扑。其中***正激式、双正激式和半桥电路的开关管承压仅为输入电源电压，60%降额时选用600 V的开关管比较容易，而且不会出现单向偏磁饱和的问题，这三种拓扑在高压输入电路中得到广泛的应用。

1 .3 功率因数校正技术

开关电源的谐波电流污染电网，干扰了其它共网设备，还可能会使采用三相四线制的中线电流过大，引发事故，解决途径之一是采用具有功率因素校正技术的开关电源。

1.4 控制策略的选择

在中小功率的电源中，电流型PWM控制是大量采用的方法，在 DC-DC变换器中输出纹波可以控制在10 mV，优于电压型控制的常规电源。

硬开关技术因开关损耗的限制，开关频率一般在350 kHz以下;软开关技术是使开关器件在零电压或零电流状态下开关，实现开关损耗为零，从而可将开关频率提高到兆赫级水平，此技术主要应用于大功率系统，小功率系统中较少见。

1.5 元器件的选用

因为元器件直接决定了电源的可靠性，所以元器件的选用是非常重要。元器件的失效主要集中在以下四点：制造质量问题、器件可靠性的问题、设计问题、损耗问题。在使用中应对此予以足够重视。

1.6 保护电路

为使电源能在各种恶劣环境下可靠地工作，应在设计时加入多种保护电路，如防浪涌冲击、过欠压、过载、短路、过热等保护电路。

新建电源系统及设备的节能策略

1．关注系统节能

在对供配电系统进行设计时，应考虑采取节能措施。

在供配电系统的设计阶段，除必要的供电环节外，应避免增加多余的供电环节，减少由于过多供电环节造成的电能损耗。

电源设备机房的设置和变配电系统的组成应根据通信局房的发展规划、总体布局、建筑面积、通信***的工艺需求、负荷容量、供电距离及分布、用电设备特点等因素合理选择集中供电和分散供电方式，使供电电源尽量靠近负荷中心，降低导线使用量，合理选择导线截面、线路敷设方案，降低配电线路损耗。

电源系统应根据各***提供的近、远期负荷进行合理规划、分步建设。

3．合理的配置

（1）变电设备的选择配置应符合下列要求

1）变压器应选用低损耗、低噪声的节能型产品。

2）合理计算、选择变压器容量及配置数量。变压器容量和数量应根据负荷情况，综合考虑***和年运行费用，对负荷合理分配，选用容量与用电负荷相适应的变压器，使其工作在***低耗区内。其中单台变压器的经常性负载宜达到变压器额定容量的70%。

3）地市级以上通信局（站）变压器宜采用2台或多台变压器，在其中1台变压器故障或检修时，其余的变压器可满足保证负荷用电。

4）变压器的三相负载应尽量保持平衡。

5）通信局（站）应选用D，yn11接线的变压器，可以使变压器容量在三相不平衡负荷下得以充分利用，并有利于***三次谐波电流。

6）变压器宜安装在通风良好的房间。

（2）补偿设备的选择配置应符合下列要求

1）通信局（站）的低压配电系统应配置无功功率自动补偿装置，补偿后系统的功率因数应达到0.9以上。

2）补偿基本无功功率的低压电容器组宜集中补偿。容量较大、负载稳定且长期运行的用电设备的无功功率宜单独就地补偿，以提高设备的运行功率因数，降低线路的运行电流。

3）配电系统中谐波电流较严重时，无功功率的补偿容量应考虑谐波的影响。补偿电容器柜应配置一定比例的电抗器。

（3）滤波设备的选择配置应符合下列要求

1）通信局（站）供电系统返回公共电网的谐波电流应符合GB/T14549-1993《电能质量公用电网谐波》的有关规定。

2）交流供电系统内总谐波电流含量（THD）大于10%时，应配置滤波器。

3）综合分析配电系统的负载及谐波含量，选用合适类型的滤波设备。

4）设计方案中宜预留适当的滤波设备安装空间。

（4）积极采用新能源、新技术

新能源包括太阳能、风能、生物质能、地热能和海洋能等。为了积极响应***节能减排政策，今后应继续扩大太阳能、风能的利用规模，同时研究生物质能（燃料电池）的利用。现阶段在气象条件适合的地区，市电引入线路过长或无市电，且负荷较小（小于1000W）的通信站点的主用电源推广采用太阳能电源或风光互补电源。

积极试点采用高压直流供电、铁锂电池等新技术。

华为通信电源ETP48200,华为48V直流开关电源

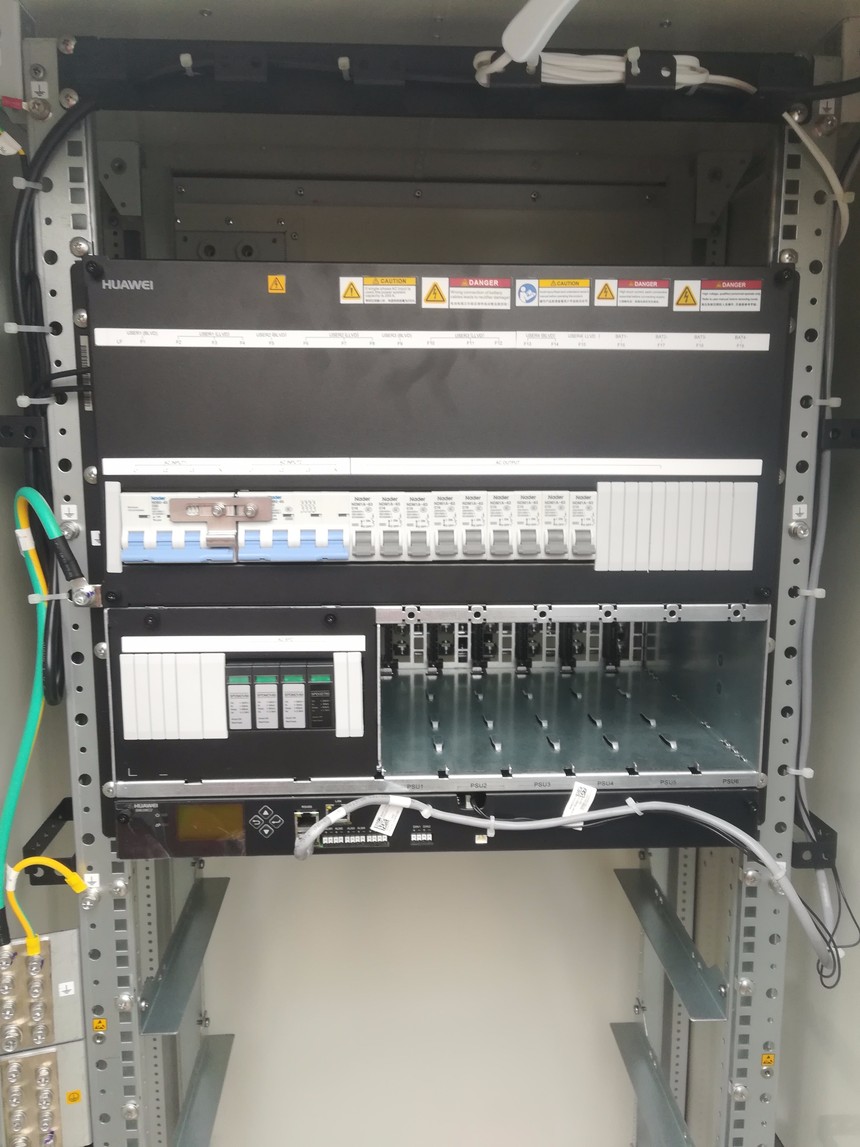

ETP48200-C11A1 系统配置 项目 系统配置 插框

3U 直流配电空间

1U 监控单元

1U 整流模块安装空间

6U 交流配电空间 配电单元

交流配电：交流输入空开，交流输出空开

直流配电：重要负载支路（BLVD），次要负载支路 （LLVD），电池支路 监控单元 SMU06C1 整流模块 大可配置 4 个 R4850N6 或 R4850G6 整流模块 交流防雷器

B 级防雷，标称雷击放电电流 40kA，大雷击放电电流 100kA，8/20μs

C 级防雷，标称雷击放电电流 20kA，大雷击放电电流 40kA，8/20μs 直流防雷板 差模 10kA，共模 20kA，8/20μs.

项目 配电规格 输入制式 220/380V AC 三相四线 交流配电

交流输入空开：1 路 63A/3P

交流输出空开：1 路 32A/3P，4 路 6A/1P，3 路 16A/1P，1 路 10A/1P 直流配电

BLVD 空开：2 路 32A/1P，4 路 16A/1P ETP48200-C11A1 用户手册 3 部件介绍 文档版本 01 (2014-11-21) 11 项目 配电规格

LLVD 空开：1 路 100A/1P，4 路 63A/1P，4 路 32/1P 电池支路 2 路 125A/1P 空开

【全新原包装】华为MTS9000A 室外一体化电源机柜，华为200A室外电源柜

MTS9000A 站点能效管理

SIEE=

E L

E F +E G +E R

通常无线基站的能耗在整网中会占据40%至60%的比

例，无线基站的能效水平提升对全网能耗成本控制意

义重大。华为MTS9000A支持对站点能效进行测量并

提供改进性建议，帮助客户降低运维成本。

散热设备消耗

热耗

监控单元功耗

其他

E L :  通信主设备消耗的

能量

E R  E G  E F

站点能效定义

无线基站

45%-60%

传送网、中心机房、

及其他

40%-55%

站点能效管理方案

站点能效（SIEE）简介

(SIEE: Site Infrastructure Energy Efficiency)

华为新一代通信能源解决方案MTS9000A支持交流输入、太阳能输入电量统计，并支持对直流配电侧主设备用电量

的独立统计，基于实时采集的运行参数，控制器计算站点实时能效水平，并将结果上报网管系统（NetEco）。网管

系统可将站点能效数据按不同纬度进行统计显示，实现站点能效水平的统计分析以及提供管理改进辅助。从而为全

网能效水平提升提供度量工具。

AC/DC

控制器

太阳能

交流检

测单元

电池

基站设备

照明、制冷及其他

E AC

E SOLAR

E L

E B

（选配）

网管系统

客户价值

 站点能效可视

华为MTS9000A内置测量功能，对能源系统的能量输

入和输出进行测量，并上传至NetEco，NetEco可以

根据客户自定义要求对单站及全网能效进行统计分析。

 站点能效可改进

基于站点能效报告以及解决方案分析，华为能够为客

户提供丰富且行之有效的能源方案改进建议以达到降

低全网能耗的目的，例如：采用更高效的整流模块，

机柜热分析及风道设计，配置方案优化等内容。

1

2

3

4

5

>94%

>92%

>90%

>88%

>86%

持续改进

站点能效分级

关键部件

交流检测单元

指标  参数

交流检测单元

工作电压  36-72 V DC

工作电流  <100mA

检测电压范围  90-300VAC (±3V)

检测电流范围  0 -75A (±1A)

尺寸  200mm*100mm*43.2mm (宽*深*高)

工作电压  -20 ~ 65˚C

MTS9000A 移动APP管理

简介

MTS9000A提供基于安卓智能平台的手机APP网管功能，随时随地为客户提供网络实时动环状态。MTS9000A

可以通过移动网络连接网管中心获取内容，也可以在站点附近连接MTS9000A机柜内WiFi模块，了解站点信息。

通过MTS9000A手机APP，可以显示告警、站点列表、GIS地图、动环信息、站点能效信息等丰富内容。

客户价值

 随时随地，简化管理

NetEco

(OSS)

移动网络

WiFi

IP/带内/3G

MTS9000A

安卓平台智能手机

软件特性

 基于安卓平台，高兼容性

 通过NetEco进行权限管理，高可靠性

 丰富的应用功能，包含：

 告警管理

 站点能效分析&报告

 实时监控

 重要事务提醒

 机柜智能门锁控制

 电池管理

 站点列表查看

 GIS 地图查看

 告警提醒

 站点参数设置

MTS9000A 多能源制式输入输出

MTS9000A系统支持能源的多种制式输入和多种制式输出以提升系统对站点环境的适应性、对多种用电设备

的适用性。MTS9000A支持多种能源的接入，包括市电、油机、太阳能以及高压直流，经系统的变换，可以

以多种制式输出，包括：-48V直流、220V交流、高压直流远供等等。

Introduction

选配件

市电

太阳能

柴油发电机

高压直流

MTS9000A

-48V, 高压直流, >500m

-48V, 直流, <300m

交流RRU

基站

-48V，本地

服务器

高压直流

直流RRU

直流RRU

220V, 交流

电源

BBU

传输

电池

客户价值

 支持多种能源输入，站点更易获取

 一体化监控控制单元，高效高可靠性

 简化网络建设方案，备件管理更简单

4路太阳能输入配电盒  R4850G2 整流器

(>96% )

S4850G1 太阳能供电模块

(>98% )

MTS9000A 电池SOH管理

简介

MTS9000A智能电池管理系统除了电池电压、电流、温度等基本参量，还可以实时监控电池的SOC&SOH状态

（SOH：State of Health，SOC：State of Charge），通过这些参数的收集，MTS9000A智能电池管理系统

可以提供电池备电时间告警、落后单体替换告警等功能来延长电池组寿命以及避免站点的非正常掉电。

MTS9000A智能电池管理系统的拓扑结构如下图：

客户价值

 全面的电池信息管理，延长电池组寿命，降低硬件替换成本

 智能系统控制，提升系统供电可靠性

 远程电池诊断，降低上站工勘成本

MTS室外智能电站解决方案 MTS9000A 1.4米 一体柜 MTS9000A 2.0米 设备柜 MTS9000A 2.0米 电池柜 MTS9000A 2.3米 设备柜 MTS9000A 2.3米 设备柜 ...

华为混合供电_华为通信

无线室外电源

室外电源包括室外TP电源和MTS新一代通信能源解决方案。

室外电源产品包括200A、400A等多种产品，实现将220V交流输入电压转换为-48V直流电压，为站点设备供电；华为新一代MTS室外一体化供电解决方案，简单、高效和智能，实现站点级能效，旨在为室外站点设备提供专业的供电解决方案。华为室外电源产品已广泛应用各大运营商和行业客户通信站站，内置BBU等主设备和电池，一柜就是一个站点，帮助客户实现站点快速部署，解决站点寻址难、部署难、租金高等问题，实现节能减排，相比传统室内站点，年制冷能耗节省40%以上。

室外TP电源：华为室外直流电源系统，具备交流输入宽范围适应能力、全方位防雷保护、完善的电池管理和温度控制等功能，广泛应用于无线、接入网站点、汇聚层机房、企业网通讯机房等供备电场景。

关键特性介绍

更简单、更高效室外供电方案

简单建站，系统结构紧凑，柜体支持快速拼装，支持多路能源输入输出，选址建设更简单。

智能运维，支持全面的智能网络能源监控，支持移动APP，运维支撑系统更智能。

简单升级，配电、功率、制冷全模块化设计，未来升级更简单。

高效运转，配备华为业界的高效整流模块，温控设计及站点级能效分析管理，运转更高效。
