【全新原包装】华为APM 30H【本公司库存各种通信电源，诚信邀请长期合作伙伴】华为APM 30H室外通信电源柜
产品说明
【全新原包装】华为APM 30H【本公司库存各种通信电源，诚信邀请长期合作伙伴】华为APM 30H室外通信电源柜 华为APM30H,APM30HAPM30功能 APM30为分布式基站或小基站提供-48V直流供电和蓄电池备电、提供用户设备安装空间，同时提供蓄电池管理、监控、防雷等功能。APM30功能 华为APM30功能列表功能项功能说明 蓄电池备电 l APM30可内置一组-48V 12Ah、-48V 24Ah或-48V 36Ah的蓄电池，为分布式基站提供短时间电池备电。 华为APM30,APM30Hl 扩展电池柜支持内置安装-48V 200Ah蓄电池，为分布式基站或小基站提供较长时间备电。 提供设备安装空间可以为用户设备提供2U～7U的安装空间。 l 当内置-48V 12Ah或-48V 24Ah蓄电池组时，APM30能为设备提供5U的安装空间。 l 当内置-48V 36Ah蓄电池组时，APM30能为设备提供2U的安装空间。 l 当使用扩展电池柜时，APM30不内置蓄电池组，APM30能为设备提供7U的安装空间。 内置整流模块 l整流模块将输入的交流市电转换为-48V的直流电。 l 整流模块支持热插拔。 内置监控模块 l 监控模块支持热插拔，提供整流模块管理、蓄电池充放电管理功能。 华为APM30,APM30Hl具有电池保护(BLVD）功能。 l 能提供RS485通信接口和干接点告警接口，便于实现远程监控和无人值守。 交流配电内置AC/DC嵌入式电源系统支持200V AC～240V AC交流单相输入或110V AC双火线输入。直流配电请 华为APM30,APM30H应用情况直流输出直流供电单元对应空开备注 应用于分布式基站 4路一次下电输出 RRU 3个10A空开当APM30向3个RRU供电时，由3个10A空开分别控制3路直流输出。 预留 1个50A空开-4路二次下电输出 BBU 2个10A空开 APM30*多可配置2个BBU，由2个10A空开分别控制2路直流输出。 传输设备1个5A空开由1个5A空开控制1路直流输出向传输设备供电。 风扇 1个5A空开提供1路直流输出同时向两个风扇供电。 应用于小基站 2路一次下电输出 BTS3006C2个50A空开APM30可向2个BTS3006C供电和备电。 BTS3002E 2个30A空开 APM30可向2个BTS3002E供电和备电。 4路二次下电输出 传输设备 2个10A空开，1个5A空开由2个10A空开和1个5A空开控制3路直流输出向传输设备供电。 风扇 1个5A空开 提供1路直流输出同时向两个风扇供电。 华为APM30H,APM30H接口类型 接口数量 进/出线孔说明 220V交流电源输入接口，1路220V交流输入。 交流电源线与接地线共用一个进/出线孔，孔径为 42mm。接地接口 接地排提供4个接地端子，所有接地螺母直径为M8。 -48V DC电源输出接口*多4路直流输出，向RRU或小基站供电。 直流电源线的出线孔为圆孔，孔径为51.6mm。 RS485通信线出口根据实际情况而定。 共用一个109mm×42mm的长圆孔。 干接点告警线出口用户设备光纤/E1进出口传输光纤/中频电缆进出口. 华为APM30,APM30H说明 l交流双极空开SW1用于控制交流接线端子（L1，N1），交流双极空开SW2用于控制交流接线端子（L2，N2），直流输出空开用于控制直流输出接线端子。 l直流输出接线端子LOAD2共4对，分别为NEG1(-)、RTN1(+)，NEG2(-)、RTN2(+)，NEG3(-)、RTN3(+)，NEG4(-)、RTN4(+)。 l直流输出接线端子LOAD1共4对，分别为NEG5(-)、RTN5(+)，NEG6(-)、RTN6(+)，NEG7(-)、RTN7(+)，NEG8(-)、RTN8(+)。 l NEG(-)为-48V电源线接线端子，RTN(+)为RTN(+)电源线接线端子。 华为APM30,APM30H参数 指标 交流输入 特性 输入电压范围176V AC～290V AC典型输入电压200V AC～240V AC输入电压频率45Hz～65Hz输入电流22A 输入方式 l支持220V AC～240V AC交流单相输入。l 支持110V AC双火线输入。 l 配套小基站使用：2路一次下电空开，4路二次下电空开。保护特性输入保护特性 l 过压保护：输入电压大于交流过压告警点（缺省值为280V）时系统发生告警。 l 欠压保护：输入电压小于交流欠压告警点（缺省值为180V）时系统发生告警。
产品参数

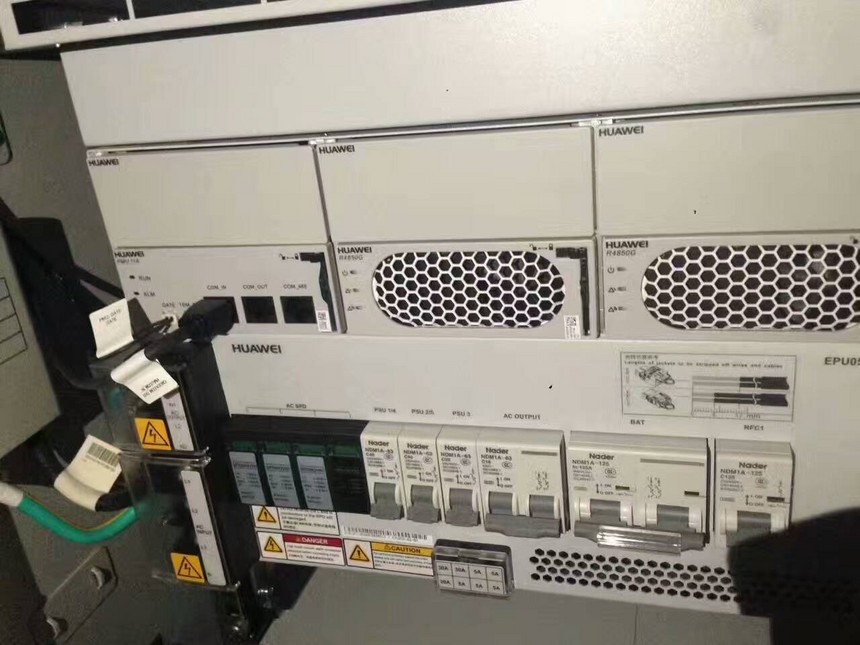

【全新原包装】华为APM 30H【本公司库存各种通信电源，诚信邀请长期合作伙伴】华为APM 30H室外通信电源柜 APM30H室外柜性能参数： 尺寸(mm)：700(H) x 600(W) x 480(D) 温度规格：-40℃～+50℃，太阳辐射强度为 1120±10%W/m2 切记：TMC11H机柜外观与APM30H机柜相同。 APM30H与TMC11H室外机柜内部结构介绍：  •APM30H机柜（交流）内部结构介绍 ①风扇盒* ②SLPU ③EPU插框 ④交流加热盒 ⑤维护插座 ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~  • TMC11H机柜（直流）内部结构介绍 ①风扇盒 ②DCDU-12B ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 华为APM30H版本统计： 风扇盒结构，包含内置风扇和机柜监控板。不同版本的机柜风扇盒中集成的机柜监控板不同。
华为APM30H机柜安装尺寸和空间要求：  说明：①此处数据非水泥基础尺寸。 ②柜间间距推荐为40mm，最大不超过150mm。③有NRM(降噪模块)安装需求的场景，柜间间距为150mm。 华为APM30H室外机柜的安装场景： 安装场景可以分为两种①落地安装 ②两机柜堆叠安装  ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 华为ICC-HD2-C5室外柜 以上均有现货！华为MTS9510A-HX2005室外柜 华为ICC701-HA2-C2室外柜 华为MTS9510A-AX2102室外柜 华为MTS9510A-GX2101室外柜 华为MTS9510A-XA1701室外柜 华为MTS9510A-XT2002室外柜 华为MTS9513A-AA1701室外柜 华为800-735-2030MM室外柜 华为ESC330-D5室外柜 华为APM30H，TMC11 室外柜
