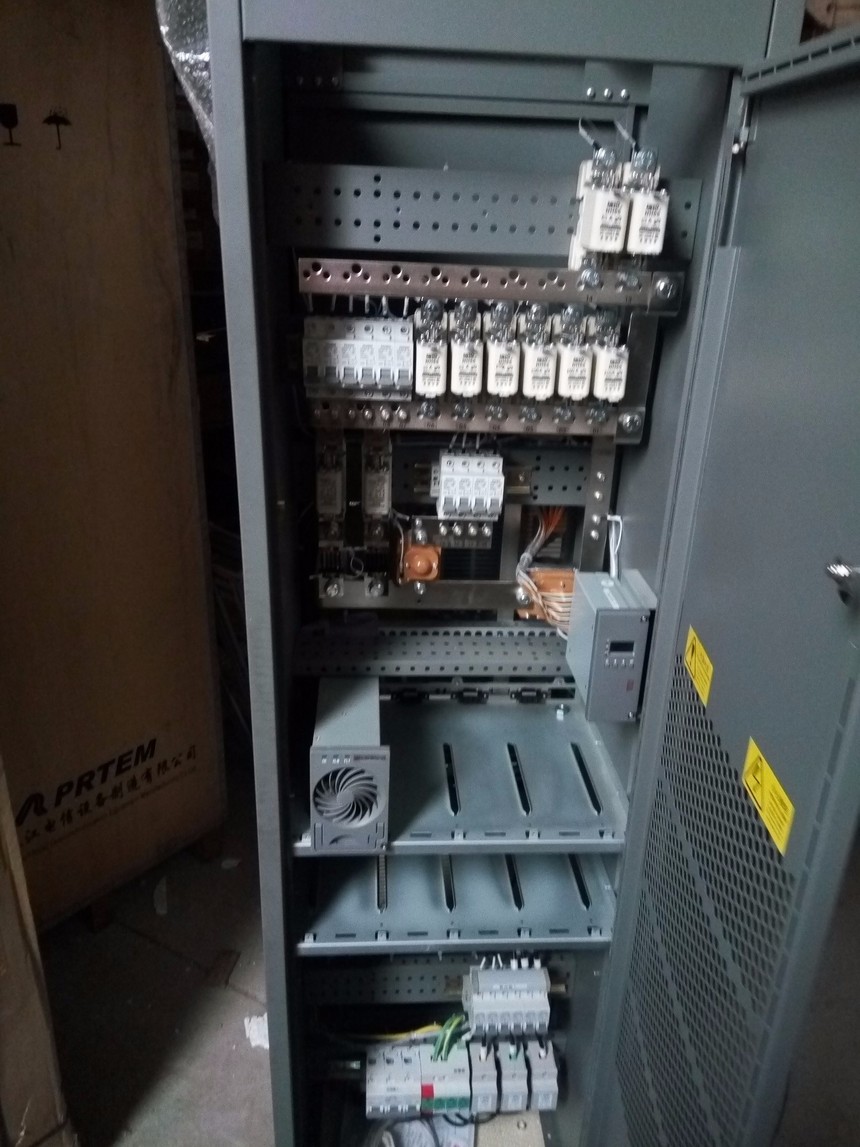

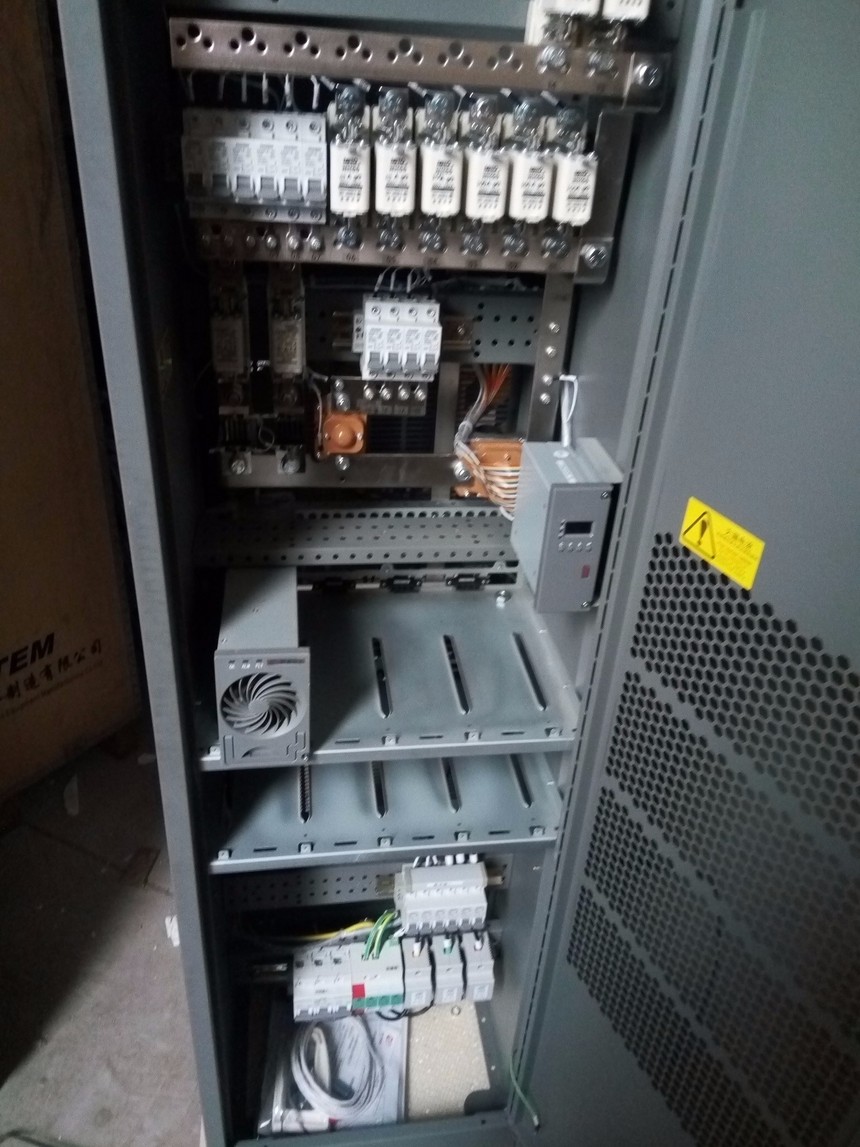

动力源DUM-48/50H3【本公司库存各种通信电源，诚信邀请长期合作伙伴】动力源DUM-48-50H3一体化电源机柜
产品说明
【全新原包装】动力源DUM-48/50H3，动力源DUM-48-50H3高频通信电源柜，动力源DUM-48/50H3通信电源柜400A 第一章：概述 第二章：安装 安装环境检查及通风和防尘要求 交流容量及连线要求 直流容量及连线要求 电池连线要求 接地 其它电缆连线 调试 第三章：电源系统 第四章：控制系统 第五章：交直流配电 第六章：操作 第七章：机械性能 概述 简介 随着通讯技术的发展，新型通讯设备的迭出，对通讯电源提出了更高的要求。 DUM-48/50B智能开关通信电源是采用新型元器件设计、生产的新一代高频开关电源。具有容量大、可靠性高、智能化程度高、电网适应范围宽、维护方便等特点。适用于邮电通信、移动通信基站、水利电力、公安、铁路、计算中心等需要大功率直流电源的场所。 系统特点 DUM-48/50B智能开关通信电源交流输入电压适应范围宽： 三相供电266V～494V 2．DUM-48/50B智能开关电源整流器交流输入为三相无零线供电方式， 彻底解决零线电流问题。 3．整流器具有缺相检测、保护电路。可以保证在有一相相电压失效的情况下（例如： 一相断路），整流器仍能在一定范围内正常工作。整流器的输出电流不超过25A，整流器不受输入端缺相的影响，继续工作。倘若，因为整流器输出端负载的变化，一旦输出电流超过了25A，此时整流器输出电流会自动限流于25A处。 4．DUM-48/50B智能开关通信电源整流器采用无源功率因数校正技术，功率因数≥0.92。 5．整流器逆变整流部分采用先进可靠的全桥PWM相移谐振ZVZCS拓扑结构, 与其 他拓扑结构相比，它有效地提高了整流器的效率（达到91%以上）。 6．DUM-48/50B智能开关通信电源采用民主均流技术，提高了系统可靠性，减少了设备日常维护工作。 7．DUM-48/50B智能开关通信电源采用微机控制、汉字显示、键盘操作，极大地方便了用户掌握使用。实现了系统的自动测试、自动诊断、自动控制，又可实现系统的遥信、遥测和遥控。 8．系统控制器对设置的参数具有掉电保护功能。 9．整流器采用智能风冷技术，当整流器温升到启动值时，风扇自动开启，大大提高了风扇使用寿命。 10．电池维护功能齐全，具有自动和手动维护功能，系统可对电池自动维护，有关电池的均充电压、浮充电压、充电限流值等参数可根据电池性能通过控制器或遥控系统连续设置。在启动、均充过程中系统电压逐步增长，对电池和电网均无冲击。 11．系统具有完备的防雷措施。能防止各种能量级的直击雷和感应雷的侵入。保证系统安全。 12．系统采用开放式设计、模块化结构，便于安装、维护和扩容。 13．每个单元均内置CPU控制、检测以及智能接口。各单元之间无直接的模拟电气联接，各单元的数据、控制指令的传输均由隔离RS-485通讯联系,有效地排除了多点接地造成的各功能单元之间的干扰,有利于提高系统的稳定性。 使用环境与工作条件 使用环境： 工作环境温度：－10℃～+55℃； 储存温度：－40℃～+70℃（试验温度）； 相对湿度：＜90%（40±5℃）； 海拔高度：≤2500m。 工作条件： 交流输入：三相五线制──火线U、V、W，零线N、保护地PE。 输入电压：三相266V～494V；45Hz～55Hz。 安全 良好的电气绝缘保护是DUM-48/50B智能开关通信电源可靠运行和人身安全的基本保证。 绝缘电阻： 在正常大气压条件下，相对湿度＜90%（40±5℃），不接入防雷器、整流器、控制器和控制板时，试验电压为直流500V，整流器回路的交流部分和直流部分对地或交流部分对直流部分的绝缘电阻均不低于5MΩ。 绝缘强度： ⑴在不接入防雷器、整流器、控制器和检测板时，交流配电部分各带电回路对地或非电连接的两个带电回路之间能承受50Hz、2500V的交流电压1min，无击穿、无飞弧现象。 ⑵工作在60V以下的控制、保护电路能承受50Hz、500V的交流电压1min，无击穿、无飞弧现象。 ⑶其余符合GB4943─95《信息技术设备（包括电气事务设备）的安全》。 电源系统 主要技术指标 输入： 交流输入：两路市电，三相五线制，输入电压266V—494V 输出： 额定电压: 48V 稳压范围：43～57.5V 稳压精度：不超过直流输出电压整定值的±0.6% 均流误差：整流器输出电流在50% ～100% 的额定电流范围内时，其均分负载不平衡度≤±5%。 电压调整率：不超过直流输出电压整定值的±0.6% 电流调整率：不超过直流输出电压整定值的±0.5% 效率：≥91% 可闻噪音：≤45dB 3．杂音电压： 电话衡重杂音电压(300～3400Hz)：≤1.5mV 峰—峰值杂音电压：≤150mV 宽频杂音电压（3.4～150ＫHz）：≤50mV
产品参数
动力源DUM-48/50H3，动力源DUM-48-50H3高频通信电源柜，动力源DUM-48/50H3通信电源柜400A 一、设备型号 DUM-48/50H
二、设备技术参数及性能

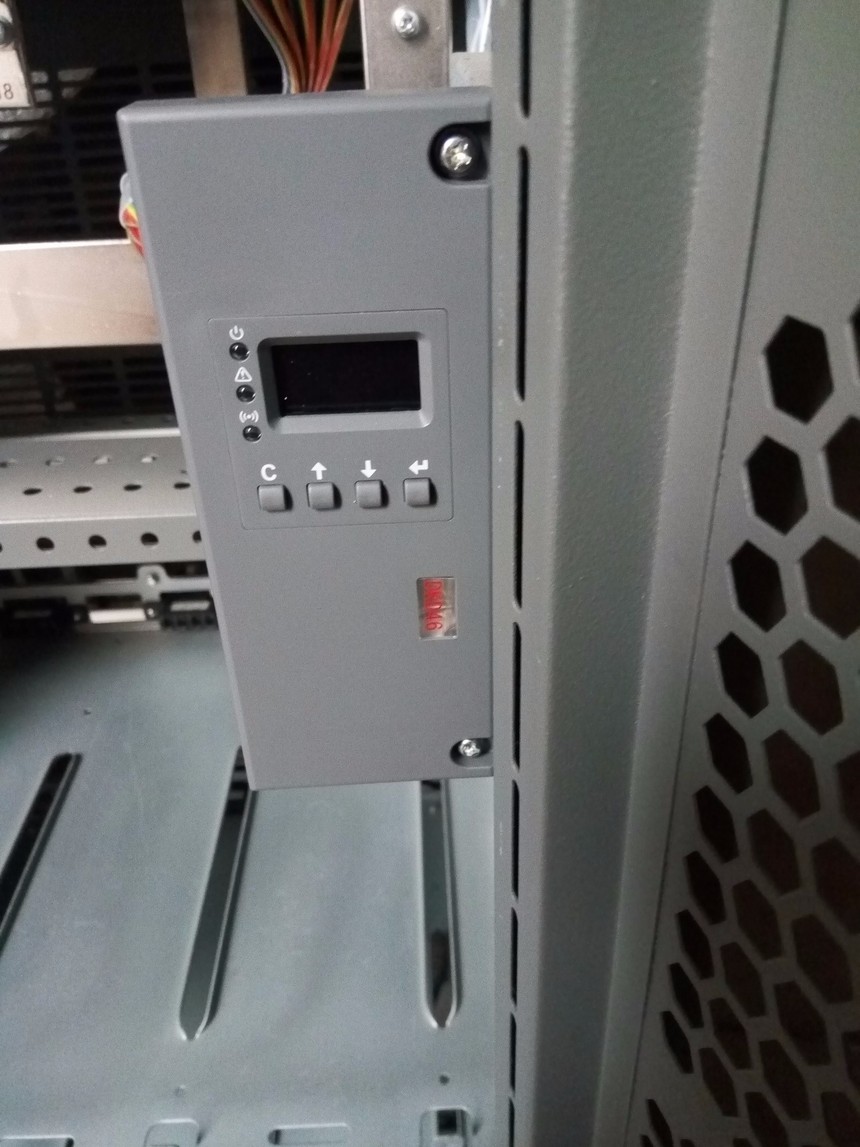

1.系统容量 DUM-48/50H 600A 整流器12台 2.交流配电 交流输入 三相380V/100A，1路 可支持2路手/自动转换 3.直流配电 电池熔断器 熔断器500A，2路 600A系统 熔断器300A，2路 300A系统 输出分路 100A×6 一次下电，熔断器 63A×2，32A×2，10A×2 一次下电，断路器 63A×2，32A×2，10A×2 二次下电，断路器 4.整流器DZY-48/50H 交流输入电压 单相90～300V 交流输入频率 50Hz±10% 直流输出电压电流48V/50A 效率 93% 5.控制器DKD31 工作电压 直流39V～60V 主要性能 系统检测、参数设置、电池维护、 故障记录、三遥功能、汉字液晶显示 6.系统参数 稳压工作范围 -43～-58V 稳压精度 ≤±0.6% 均流误差 ≤±3%

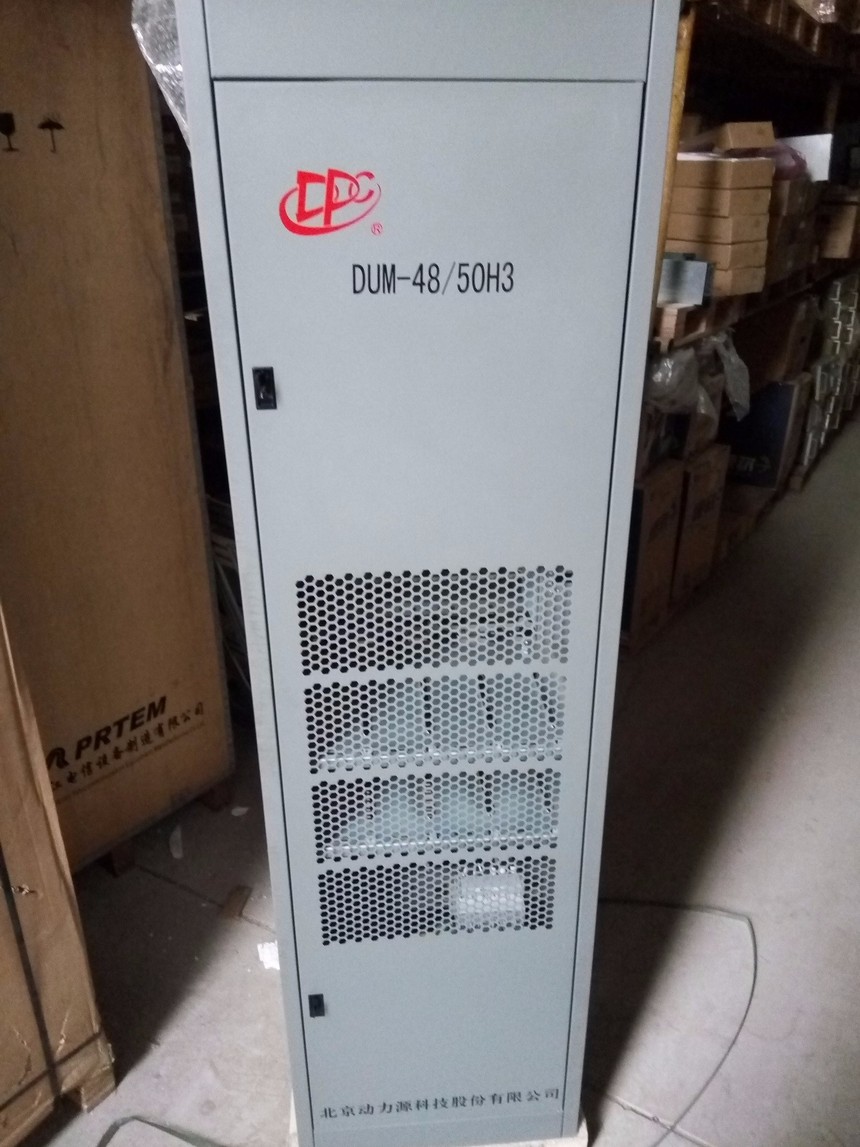

7.机械参数(外形尺寸：宽×深×高 单位：mm 重量) DUM-48/50H1 机柜600×600×2000 80Kg DUM-48/50H2 机柜600×400×1600 54Kg DUM-48/50H3 机柜450×400×1600 42Kg DZY-48/50H 整流器85×312×133 2.9Kg DKD31 控制器130×37×65 0.9Kg
8.适用领域 固网通信、移动通信、电力、广电、军队等需要中功率直流电源的场所，尤其适用于移动通信和接入网设备。
