华为ETP48200-C5B6 嵌入式电源

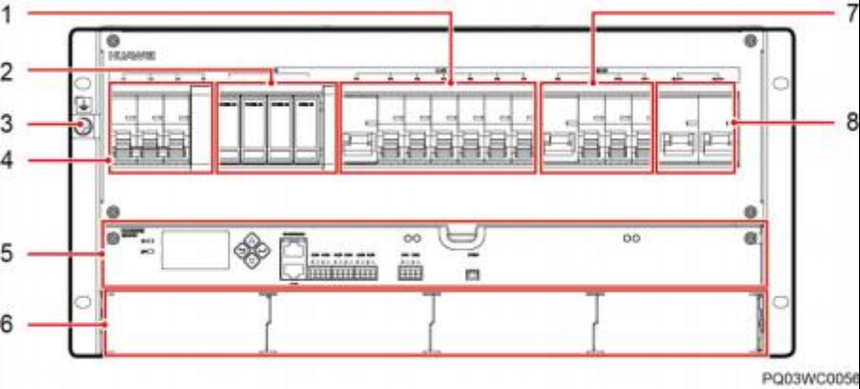

图3-1 ETP48200-C5B6 内部结构图

（1）LLVD 空开（2）交流防雷器（3）接地螺丝

（4）交流输入空开和端子（5）SMU06C1 （6）整流模块安装空间

（7）BLVD 空开（8）电池空开

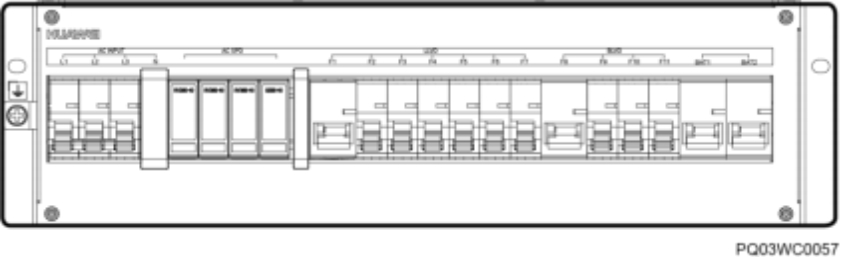

图3-2 ETP48200-C5B6 交直流配电单元

表3-1 配电规格

项目	配电规格
输入制式	220/380V AC 三相四线兼容 220V AC 单相
交流配电	1 路 63A/3P 空开
直流配电	l BLVD 空开：1 路 80A/1P，2 路 32A/1P，1 路 10A/1P l LLVD 空开：1 路 80A/1P，6 路 32A/1P
电池支路	2 路 125A/1P 空开
