华为ETP48200-C5A3 嵌入式电源

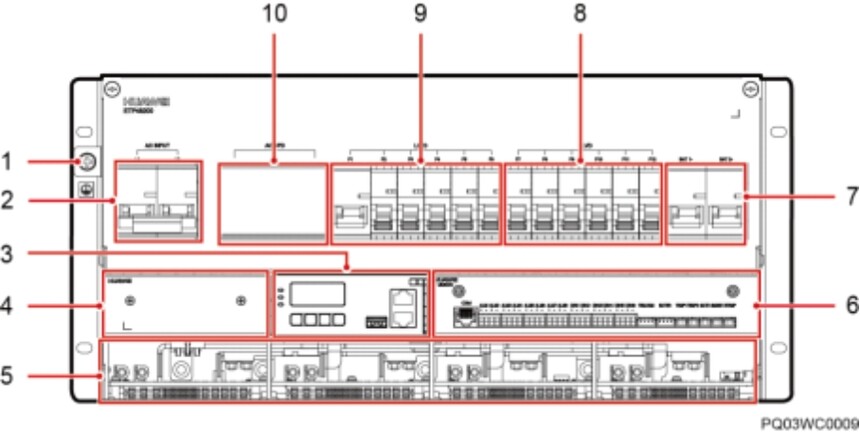

图3-2 ETP48200-C5A3 外观图

（1）接地螺丝（2）交流输入空开（3）监控模块

（4）电池强制上电开关（5）整流模块安装空间（6）用户接口模块（在盖板后面）

（7）电池空开（8）BLVD 空开（9）LLVD 空开

（10）交流防雷器

L口说明

插框出厂时，RTN+母排已默认与插框 PE 短接。

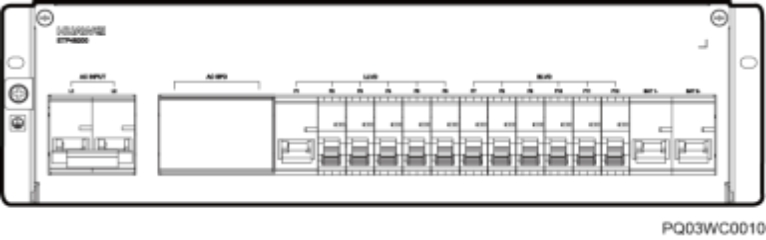

图3-4 ETP48200-C5A3 配电单元面板

表3-1 配电规格

项目	ETP48200-C5A1	ETP48200-C5A3
输入制式	220/380V AC 三相四线兼容 220V AC 单相	110V AC 双火线兼容 220V AC 单相
交流配电	1 路 63A/3P 空开	1 路 125A/2P 空开
直流配电	l BLVD 空开：4 路 16A/1P ，2 路 10A/1P l LLVD 空开：1 路 100A/1P ，1 路 63A/1P ，4 路 32A/1P
电池支路	2 路 125A/1P 空开
