华为ETP48200-C5B7, ETP48200-C5B8 嵌入式电源

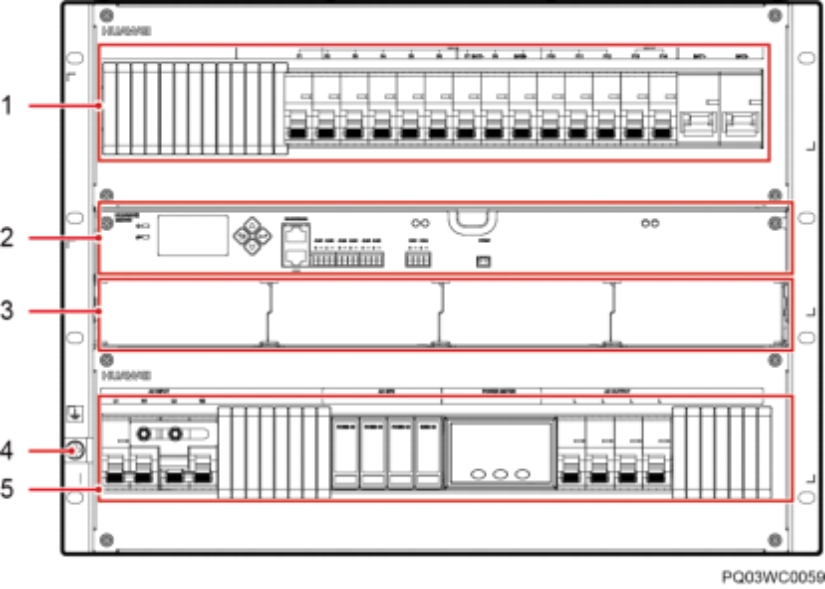

图3-1 ETP48200-C5B7、ETP48200-C5B8 外观介绍

（1）直流配电单元（2）SMU06C1 （3）整流模块安装空间

（4）接地螺丝（5）交流配电单元

L口说明

插框出厂时，RTN+母排已默认与插框 PE 短接。

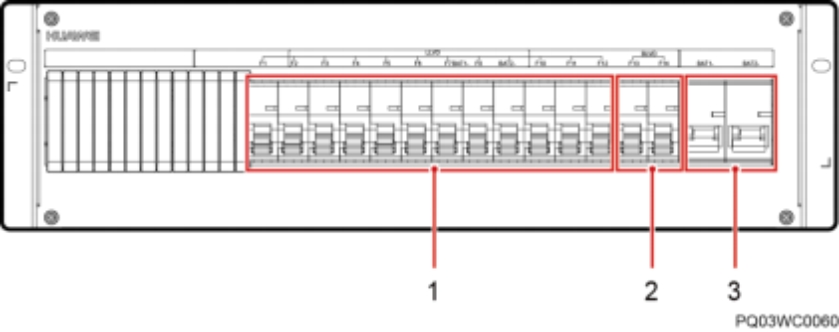

图3-2 直流配电单元

（1）LLVD 空开（2）BLVD 空开（3）电池空开

图3-3 交流配电单元（无盖板）

（1）交流输入空开（2）交流防雷器（3）智能电表

（4）交流输出空开（5）PE 排（6）N 接线排

表3-1 配电规格

项目	ETP48200-C5B7	ETP48200-C5B8
输入制式	两路 220V AC 单相交流输入

项目	ETP48200-C5B7	ETP48200-C5B8
交流配电	l 交流输入空开：2 路 63A/2P （手动切换，机械互锁） l 交流输出空开：2 路 6A/1P，2 路 10A/1P	l 交流输入空开：2 路 32A/2P（手动切换，机械互锁） l 交流输出空开：2 路 6A/1P ，2 路 10A/1P
直流配电	l BLVD 空开：2 路 10A/1P l LLVD 空开：2 路 63A/1P ，4 路 32A/1P，6 路 25A/1P	l BLVD 空开：2 路 10A/1P l LLVD 空开：2 路 63A/1P ，2 路 32A/1P ，8 路 25A/1P
电池支路	2 路 125A/1P 空开	2 路 100A/1P 空开
