华为TP48200A-HD15D6 通信电源

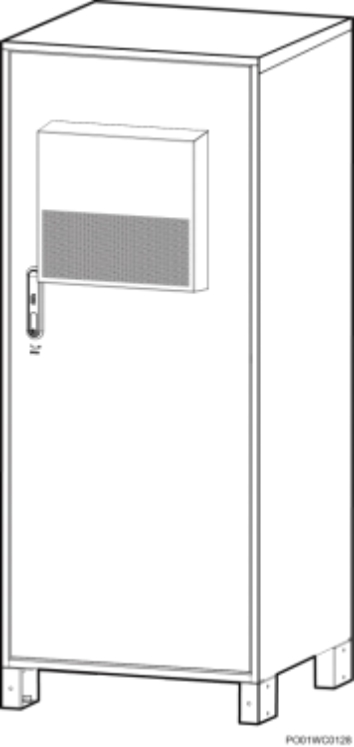

图2-1 机柜外观

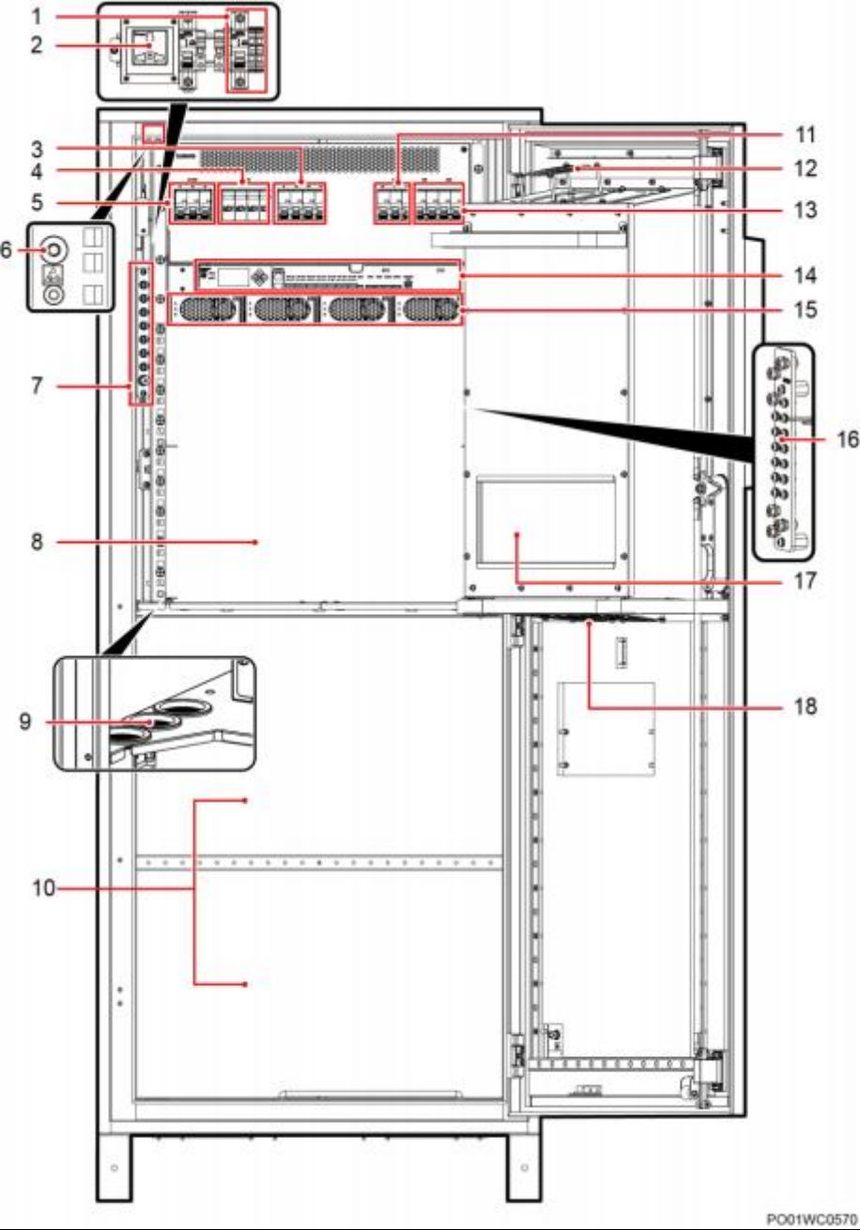

TP48200A-HD15D6 的内部结构如图 3-1所示。
图3-1 内部结构
（1）交流输出空开及端子 （2）维护插座 （3）次要负载支路空开
（4）交流防雷器 （5）交流输入空开 （6）静电接地点
（7）接地排 （8）用户设备安装空间 （9）走线孔
（10）电池安装空间 （11）重要负载支路空开 （12）内循环风扇
（13）电池空开 （14）监控单元 （15）整流模块安装空间
（16）RTN+母排 （17）热交换芯 （18）外循环风扇
