华为ETP48400-C4B1 嵌入式电源

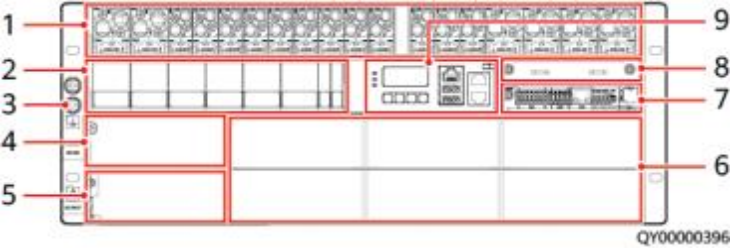

图 2-1 ETP48400-C4B1

（ 1 ）直流输出支路（上层）（2）直流输出支路（下层预（3）接地螺丝留）

（4）交流模块安装位置（5）交流输入模块安装位置（6）整流模块安装位置

（ 7 ）用户接口模块UIM05D1 （8）通信扩展模块安装位置（9）监控模块SMU02C

表 2-1 系统配置

项目	系统配置
交流输入路数	● 一路交流输入：交流模块位置安装交流输出模块 ● 两路交流输入：交流模块位置安装交流输入模块（手动切换，机械互锁）
交流输入模块	如表2-3。
交流输出模块	如表2-4。
直流输出支路（出厂默认配置）	● LLVD配电：2×125A/1P ，3×63A/1P ● BLVD配电：5×63A/1P，4×32A/1P
电池支路（出厂默认配置）	4×125A/1P
监控模块	SMU02C
整流模块	可选择： R4850G2/R4850G5/R4875G5/R4850S5/R4850G6
通信扩展模块	可选择： NIM01C3/CIM02C
防雷	● 交流防雷：标称雷击放电电流30kA ，8/20µs，正负各5次 ● 直流防雷：差模10kA，共模20kA ，8/20µs
