华为TP48600T-N20A5 通信电源

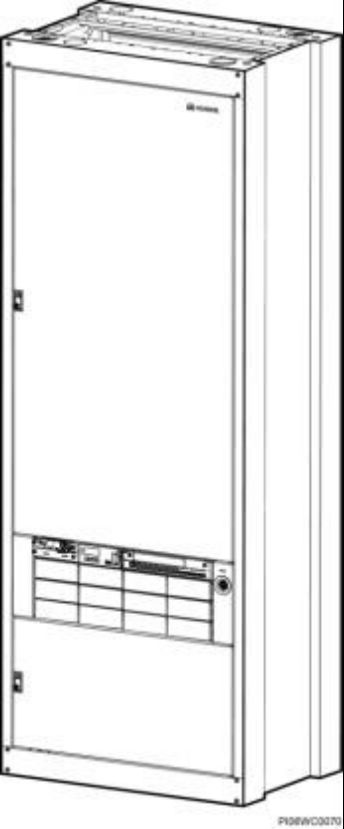

图2-1 TP48600T-N20A5 的机柜外观

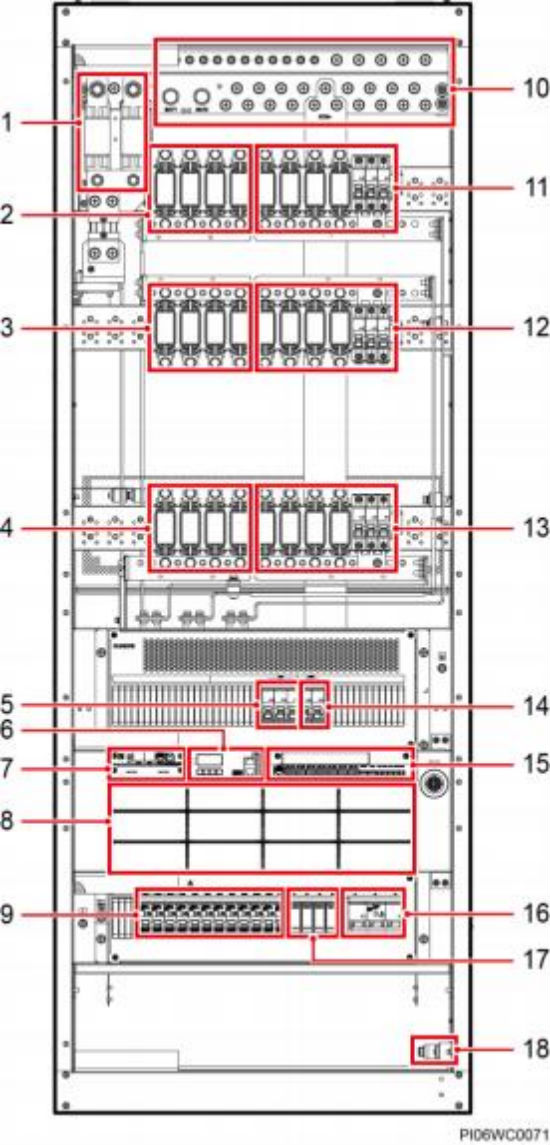

图3-1 内部结构

（1）电池熔丝（2）用户 3 的重要负载支路（BLVD）熔丝

（3）用户 2 的 BLVD 熔丝

（4）用户 1 的 BLVD 熔丝	（5）用户 4 的 LLVD 空开（6）SMU02B
（7）通信扩展模块安装空间	（8）整流模块安装空间（9）整流模块空开

（10）RTN+母排（11）用户 3 的次要负载支路（12）用户 2 的 LLVD

（LLVD）熔丝和空开熔丝和空开

（13）用户 1 的 LLVD （14）用户 4 的 BLVD 空开（15）UIM02C 熔丝和空开

（16）交流输入空开和（17）交流防雷器（18）机柜接地排端子

表3-1 配电规格

项目	配电规格
输入制式	220/380V AC 三相四线
交流配电	1 路 100A/3P 空开
直流配电	l 用户 1： - BLVD1 ：100A 熔丝×4 - LLVD1 ：160A 熔丝×4 ，63A/1P 空开×3 l 用户 2： - BLVD2 ：100A 熔丝×4 - LLVD2 ：160A 熔丝×4 ，63A/1P 空开×3 l 用户 3： - BLVD3 ：100A 熔丝×4 - LLVD3 ：160A 熔丝×4 ，63A/1P 空开×3 l 用户 4： - BLVD4 ：16A/1P 空开×2 - LLVD4 ：63A/1P 空开×3
电池支路	500A 熔丝×2
