华为PowerCube 1000 ICC330-HD1-C1 室外机柜

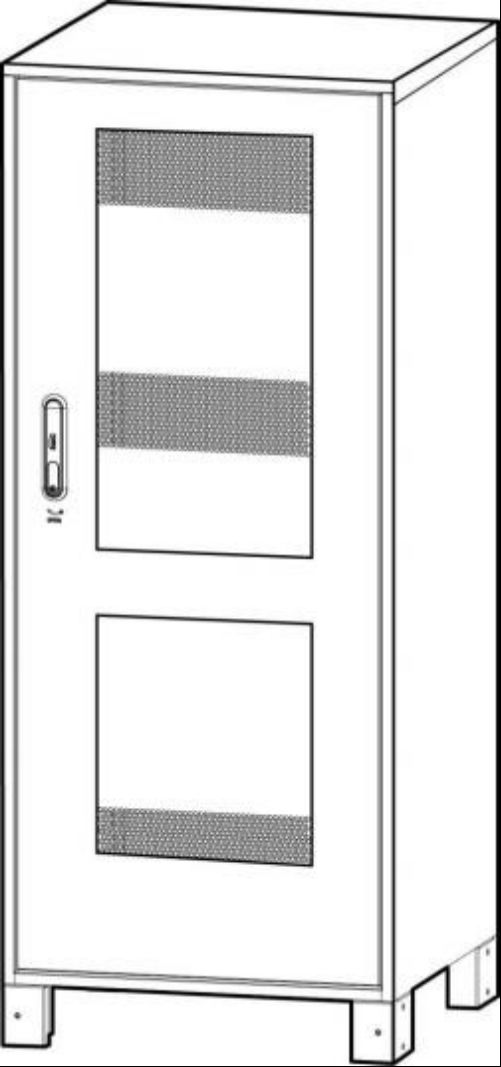

图3-21 ICC330-HD1-C1 的外观

内部结构

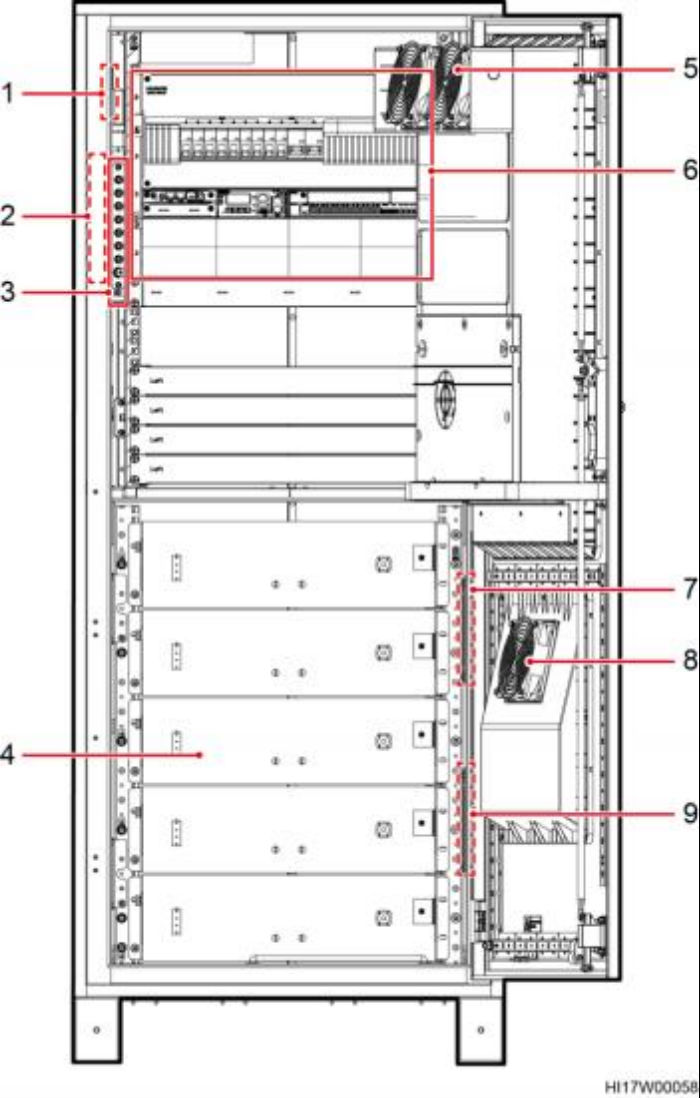

图3-22 ICC330-HD1-C1 的内部结构

（1）温控供电转接盒（2）侧壁交流防雷（3）接地排

（4）电池安装空间（5）热交换风扇（6）DCDU-400AN2

（7）RTN+铜排（8）直通风风扇（9）-48V 铜排

技术指标

表3-13 ICC330-HD1-C1 的技术指标

项目	说明
室外机柜	温控：

项目	说明
	l 设备舱：热交换，换热能力 150W/K l 电池舱：直通风散热外形尺寸（高×宽×深）：1600mm×650mm×650mm 重量：140kg 安装方式：落地安装/楼顶安装/靠墙安装维护方式：前维护走线方式：下进下出
电池安装空间	最大支持 50Ah×5（S4850A1 电池）
设备安装空间	7U
工作温度	0℃~+40℃（锂电池在 0~10℃时充电电流≤0.1C ，10~15℃时充电电流≤0.2C ，15~40℃时充电电流≤0.4C）
运输温度	-40℃~+70℃
存储温度	-40℃~+70℃
工作湿度	5%RH～95%RH（无凝露）
海拔要求	0m～4000m（在 2000m～4000m 环境下高温降额，每升高 200m，工作温度降低 1℃)
噪声等级	满足 GR487 要求，噪声声压≤65dB@1.5m（环境温度 45℃时）
防护等级和工作环境	IP55 ，B 类环境
其他要求	l 没有导电尘埃和腐蚀性气体、没有爆炸危险 l 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合 ETSI EN 300 019-1-4（V2.2.1）Class 4.1 要求
