华为ETP48600-C5B1 嵌入式电源

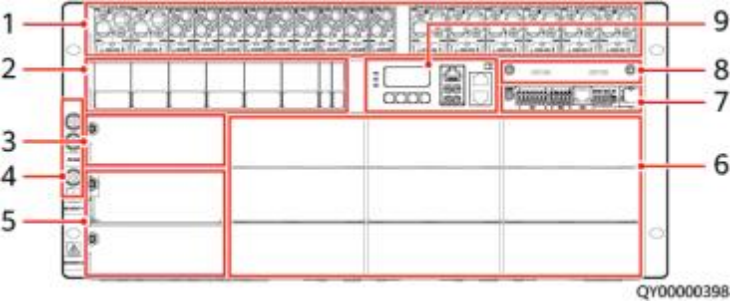

图 2-1 ETP48600-C5B1
（ 1 ）直流输出支路（上层） （2）直流输出支路（下层预 （3）交流输出模块安装位置 留）
（4）接地螺丝 （5）交流输入模块安装位置 （6）整流模块安装位置
（ 7 ）用户接口模块UIM05D1 （8）通信扩展模块安装位置 （9）监控模块SMU02C
表 2-1 系统配置
项目 | 系统配置 |
交流输入路数 | ● 一路交流输入：交流输入模块安装到交流输入模块1的安装位置 ● 两路交流输入：安装两个交流输入模块（手动切换，机械互锁） |
交流输入模块 | 如表2-3。 |
交流输出模块 | 如表2-4。 |
直流输出支路（出厂默 认配置） | ● LLVD配电：2×125A/1P ，3×63A/1P ● BLVD配电：4×63A/1P ，2×32A/1P |
电池支路（出厂默认配 置） | 6×125A/1P |
监控模块 | SMU02C |
整流模块 | 可选择： R4850G2/R4850G5/R4875G5/R4850S5/R4850G6 |
通信扩展模块 | 可选择： NIM01C3/CIM02C |
防雷 | ● 交流防雷：标称雷击放电电流30kA ，8/20µs，正负各5次 ● 直流防雷：差模10kA，共模20kA ，8/20µs |

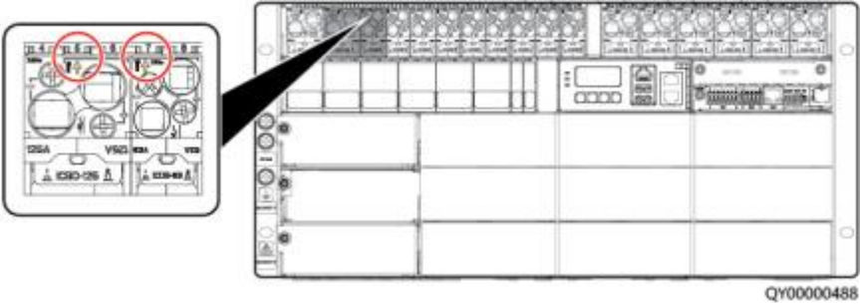

图 2-2 智能空开（iCBD）
表 2-2 智能空开（iCBD）
空开槽位编号 | 特性 |
箭头指示的数字即为对应空开的槽位号。在LUI、 Web或网管上，空开槽位号与支路序号一一对 应，如上图为支路5和支路7。 | 智能空开集成下电和计量功能。 |
C口 说明
智能空开是由用户接口模块供电，故用户接口模块内部故障或者拔出时，智能空开无法通过远程 管理或近端LUI控制上下电，只能通过近端操作空开手柄实现空开通断。
表 2-3 交流输入模块
模块型号和基础编码 | 模块外观 | 模块规格 | 输入制式 | 最大容量 |
AIU03-63C （02312KUQ-002） |
| 63A/3P+N端子 | 220/380V AC三相 四线 | 24kW |
AIU03-63D （02312MMH-002） |
| 63A/4P | 220/380V AC三相 四线 | 24kW |
AIU02-125B （02312MKG） |
| 125A/2P | 110V AC双火线兼 容220V AC单相 | 18kW |
AIU03-100C （02312MUD） |
| 100A/3P+N | 220/380V AC三相 四线 | 36kW |
