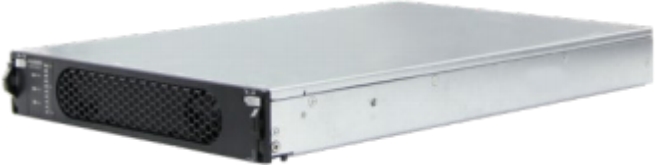

华为 R48100G5 整流模块
关键特性
效率 | 峰值效率： ≥96.7％（ 380V AC ，50%负载） ≥95%（ 380V AC ，30%~100%负载） |
高 ×宽 ×深 | 43mm ×238mm ×378mm |
重量 | ≤6kg |
冷却方式 | 内置风扇（风扇具有温控调速功能） |
防护等级 | IP20 |
产品概述
R48100G5是一款高效率 、高功率密度的数字化整 流模块 ，实现宽范围电压输入 ，53.5V/57V DC默 认输出 。具有软启动功能 、完善的保护功能 、低噪 音 、可并联使用等优点 。通过电源监控实现整流模 块状态 、负载的实时监测和输出电压调节功能。
关键特征
l 宽输入电压范围
l 宽工作温度范围
l 低总谐波失真 (THD)
l 全数字化控制
l 支持热插拔功能
l 支持智能电表
l 支持CAN总线通信功能
l 支持LED显示告警
l 支持调压、调流、均流功能
l 满足RoHS要求
l 通过TUV 、CE 、UL认证，获得CB证书 使用环境
项目 | 指标 |
工作温度范 围 | -40℃~+75℃ |
存储温度范 围 | -40℃~+75℃ |
相对湿度 | 5％~95％（无凝露） |
项目 | 指标 |
海拔高度 | ≤5000m （2000m~5000m环境下高温 降额，每升高200m，工作温度降低 1ºC。） |
环境要求 | • 没有导电尘埃和腐蚀性气体、没有爆 炸危险 • 灰尘度、腐蚀性物质、有害生物、霉 菌等指标应符合ETSI EN 300 019-1- 3（ V2.3.2或更高版本）Class 3.1要求 • 模块应用在直通风柜或室外柜时，机 柜至少要满足IP55及以上防护等级 |
电气特性
项目 | 指标 |
输入特性 |
输入电压范围 | 260V AC~530V AC |
频率 | 45Hz~66Hz 额定值为50Hz/60Hz |
额定输入电流 | ≤10A |
功率因数 | ≥0.99 （ 100A负载） |
THD | ≤5%（ 100A负载） |
输出特性 |
输出电压 | 42V DC~58V DC； 额定值为53.5V DC或57.0V DC |
线性降功率 | 6000W (304V AC~530V AC) 3000W~6000W (260V AC~304V AC) |
稳压精度 | ≤ ±0.6%Vo |
纹波和噪声 | ≤200mVp-p（带宽 ≤20M ） |
动态响应 | l 25%~50% 、50%~75%跳变： -超调：≤ ±5% -恢复时间：≤200µs (±0.6%Vo) l 10%~90%跳变： -超调：>5%负载调整率时间≤ 250μs -恢复时间：≤4ms (±1%Vo) |
待机功耗 | ≤10W |
开机启动时间 | 3s~10s |
输出保持时间 | >10ms |
电话衡重杂音 电压 | ≤2mV |
宽频杂音电压 | ≤50mV (3.4kHz~150kHz) ≤20mV (0.15MHz~30MHz) |
