华为ESM-48100U2 锂电池

产品说明

华为ESM-48100U2 锂电池

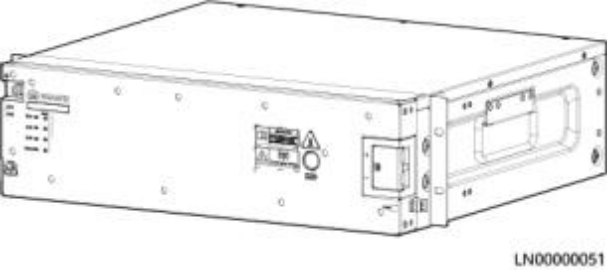

图 2-1 锂电池外观

2.2.2 面板与接口

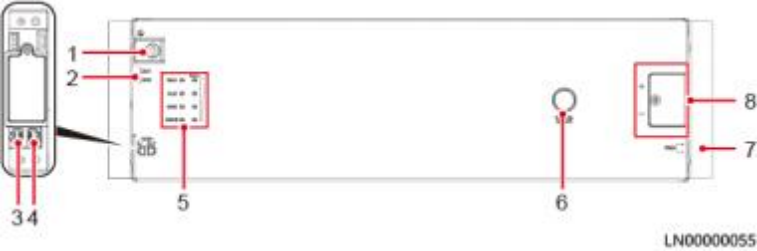

图 2-2 面板与接口

表 2-2 面板接口定义表

表 2-3 通信接口引脚定义

图例	RJ45引脚	信号	含义	描述
	1	RS485 T+	RS485发送正	● 4线RS485通信，满足 Modbus协议。 ● 支持的通信波特率为 9600bit/s。
	2	RS485 T-	RS485发送负
	3	NC	空引脚
	4	RS485 R+	RS485接收正
	5	RS485 R-	RS485接收负
	6	NC	空引脚	-
	7	CANH	CAN通信正	● 满足CAN协议。 ● 用于监控单元对外的告警接口及并联时的组间数据通信。
	8	CANL	CAN通信负	● 满足CAN协议。 ● 用于监控单元对外的告警接口及并联时的组间数据通信。
