华为SMU02C 站点监控单元

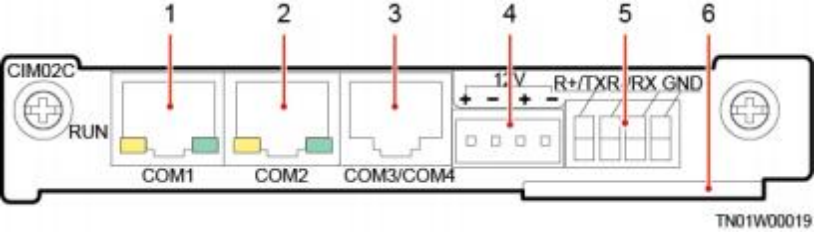

图 3-19 CIM02C 面板
（ 1 ）COM1接口 （2）COM2接口 （3）COM3/COM4接口
（4）12V供电接口 （5）COM5接口 （6）把手
通信接口
表 3-35 通信接口说明
通信口 | 说明 | 通信参数 |
COM1接口 | 支持RS485 带12V供电功能，最大输出1.5 A 可用于连接智能设备 | 波特率 默认：9600bit/s 可选：300bit/s、 600bit/s 、1200bit/s、 2400bit/s、 4800bit/s 、 9600bit/s 、 14400bit/s、 19200bit/s、 38400bit/s、 56000bit/s、 57600bit/s、 115200bit/s |
COM2接口 | 支持RS485 带12V供电功能，最大输出1.5 A 可用于连接智能设备 |
COM3/COM4接口 | COM3支持RS485 COM4支持RS232和CAN，出厂状态 为RS232，可通过跳线调整为CAN 可用于连接第三方电源 |
COM5接口 | 支持RS232和RS485，出厂状态为 RS485，可通过跳线调整为RS232 可用于连接空调 |
图 3-20 COM1/2/3/4 通信接口引脚定义
表 3-36 COM1/2 接口引脚定义
引脚 | 信号 | 说明 |
1 | RS485+ | RS485数据正极 |
2 | RS485- | RS485数据负极 |
3 | 12V | 用于供电 |
4 | RS485+ | RS485数据正极 |
5 | RS485- | RS485数据负极 |
6 | 空 | - |
7 | 空 | - |
8 | GND | 接地 |
