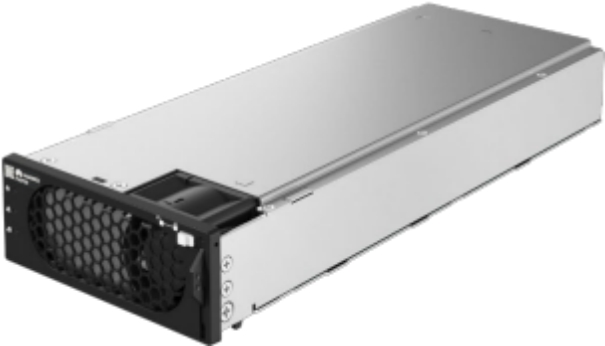

华为R4875S5 整流模块
关键特性
效率 | 峰值效率 ：97.8%； ≥96% (230V AC ，30%~80%负载） |
高 ×宽 ×深 | 40.8mm × 105mm ×269mm |
重量 | ≤2.5kg |
冷却方式 | 内置风扇（风扇具有温控调速功能） |
防护等级 | IP20 |
产品概述
R4875S5是一款超高效率 、高功率密度的数字化整 流模块， 实现宽范围电压输入， 53.5V DC/57.0V DC默认输出 。具有软启动功能 、完善的保护功能 、 低噪音 、可并联使用等优点 。通过电源监控实现整 流模块状态 、负载的实时监测和输出电压调节功能。
关键特征
l 宽输入电压范围
l 宽工作温度范围
l 低总谐波失真 (THD)
l 全数字化控制
l 支持热插拔功能
l 支持智能电表
l 支持CAN总线通信功能
l 支持LED显示告警
l 支持调压、调流、均流功能
l 支持320V AC离线功能
l 满足RoHS要求
l 通过TUV 、NRTL 、RCM和CE认证， 获得CB证书 使用环境
项目 | 指标 |
工作温度范围 | –40℃~+75℃ |
存储温度范围 | –40℃~+75℃ |
相对湿度 | 5％RH~95％RH（无凝露） |
项目 | 指标 |
海拔高度 | ≤5000m（ 2000m～5000m环境下高温 降额，每升高200m，工作温度降低1ºC) |
环境要求 | • 没有导电尘埃和腐蚀性气体、没有爆 炸危险 • 灰尘度、腐蚀性物质、有害生物、霉 菌等指标应符合ETSI EN 300 019-1-3 （ V2.3.2或更高版本）Class 3.1要求 • 模块应用在直通风柜或室外柜时，机 柜至少要满足IP55及以上防护等级 |
电气特性
项目 | 指标 |
输入特性 |
输入电压范围 | 85V AC~300V AC |
输入频率 | 45Hz~66Hz； 额定值为50Hz/60Hz |
额定输入电流 | ≤21A |
功率因数 | ≥0.99（50%~100%负载） |
THD | ≤5％（50%~100%负载） |
输出特性 |
输出电压 | 42V DC~58V DC； 额定值为53.5V DC/57.0V DC |
输出功率 | 4000W (176V AC~300V AC) 4000W~1608W (176V AC~85V AC) |
峰值效率 | 97.8% |
稳压精度 | ≤ ±0.6％*Vo |
纹波和噪声 | ≤200mVp-p（带宽 ≤20MHz） |
动态响应 | l 25%~50% 、50%~75%跳变： -超调：≤ ±5% -恢复时间：≤200µs (±0.6%*Vo) l 10%~90%跳变： -超调：≤ ±5% -恢复时间：≤1ms (±1%*Vo) |
待机功耗 | ≤5W |
开机启动时间 | 3s~10s |
输出保持时间 | >10ms |
电话衡重杂音 电压 | ≤2mV |
宽频杂音电压 | ≤50mV (3.4kHz~150kHz) ≤20mV (0.15MHz~30MHz) |
