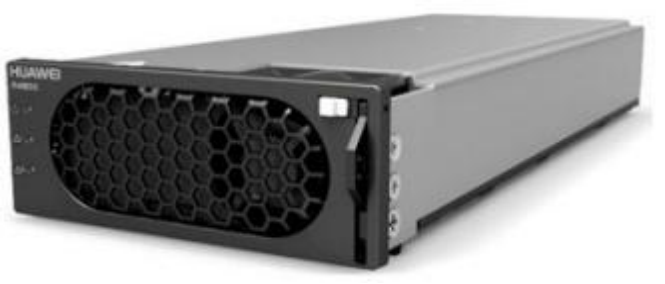

华为R4850N6 整流模块
关键特性
效率 | ≥96.0%（输入220V AC ，15A负载） ≥96.5%（输入220V AC ，25A负载） ≥95.5%（输入220V AC ，50A负载） |
高 ×宽 ×深 | 40.8mm × 105mm ×269mm |
重量 | ≤2kg |
冷却方式 | 内置风扇（风扇具有温控调速功能） |
防护等级 | IP20 |
产品概述
R4850N6是一款高效率、高功率密度的数字化整流模块， 支持宽范围输入，默认48V DC输出。支持并联使用，
具有完善的保护功能。同时支持整流模块状态实时监控， 输出电压电流可调，支持开关机控制。
关键特征
• 电网电压范围（85V AC～290V AC）
• 工作温度范围（-40℃ ~+75℃)
• 总谐波失真（ THD ）≤5%
• 全数字化控制
• 支持热插拔功能
• 支持智能电表
• 支持CAN总线通信功能
• 支持LED显示告警
• 支持调压、调流、均流功能
• 满足RoHS要求
• 通过TUV 、CE认证，获得CB证书
• 支持320V AC离线功能
使用环境
项目 | 指标范围 |
工作温度范围 | -40℃ ~ +75℃ |
存储温度范围 | -40℃ ~ +75℃ |
项目 | 指标范围 |
相对湿度 | 5％ RH～95％RH（无冷凝） |
海拔高度 | ≤5000m（3000m～5000m环境下高温降 额，每升高200m，工作温度降低1ºC) |
环境要求 | • 没有导电尘埃和腐蚀性气体、没有爆炸危 险 • 灰尘度、腐蚀性物质、有害生物、霉菌等 指标应符合ETSI EN 300 019-1-3 （ V2.3.2或更高版本）Class 3.1要求 • 模块应用在直通风柜或室外柜时，机柜至 少要满足IP55及以上防护等级 |
电气特性
项目 | 指标 |
输入特性 |
输入电压范围 | 85V AC~290V AC |
频率 | 45Hz~66Hz 额定值为50Hz/60Hz |
额定输入电流 | ≤16A |
功率因数 | ≥0.99（ 100%负载） |
THD | ≤5％（50%~100%负载） |
输出特性 |
输出电压 | 42V DC~58V DC • 额定值为53.5V DC • 默认值为48V DC（支持监控修改） |
线性降功率 | 3000W（ 176V AC~290V AC） 3000W~1250W（176VAC~85VAC） |
稳压精度 | ≤ ±0.6％Vo |
纹波和噪声 | ≤200mVp-p（带宽 ≤20MHz） |
动态响应 | • 25%~50% 、50%~75%跳变： -超调： ±5% -恢复时间：<200us ( ±0.6%） • 10%~90%跳变： -超调： ±5% -恢复时间1 ：≤50us ( ±1%） -恢复时间2 ：≤1ms ( ±1%） |
待机功耗 | ≤5W |
开机启动时间 | 3s~10s |
输出保持时间 | >10ms |
电话衡重杂音电压 | ≤2mV |
宽频杂音电压 | ≤50mV（3.4kHz~150kHz） ≤20mV（0.15MHz~30MHz） |
