华为SMU02B 站点监控单元

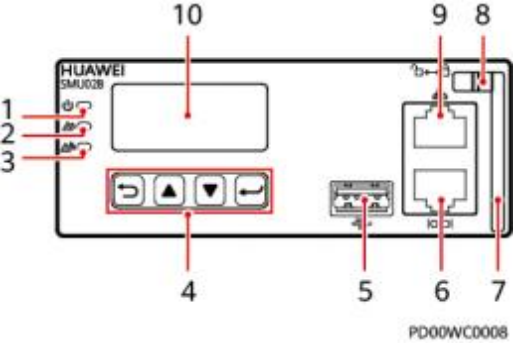

图 3-1 SMU02B 面板
（ 1 ）运行指示灯 （2）次要告警指示灯 （3）重要告警指示灯
（4）按键 （5）USB接口（该端口支持安 （6）通信口RS485/RS232 全保护机制）
（ 7 ）把手 （8）拨销 （9）通信口FE
（ 10）液晶显示屏
表 3-3 通信接口说明
通信接口 | 通信参数 | 通信协议 | 用途 |
FE | 10M/100M自适应 | SNMP协议 | 连接第三方网管 |
BIN协议 | 连接华为网管 |
HTTPS协议 | 连接PC，通过 Web管理SMU |
RS485/RS232 | 波特率：1200bit/s、 2400bit/s、 4800bit/s 、 9600bit/s 、 14400bit/s、 19200bit/s、 115200bit/s | 主从协议 | 连接华为网管 |
电总协议 | 连接第三方网管 |
说明 以上端口都支持安全保护机制。 |
图 3-2 通信接口引脚定义
表 3-4 FE 引脚定义
引脚 | 信号 | 说明 |
1 | TX+ | FE发送数据 |
2 | TX- |
3 | RX+ | FE接收数据 |
6 | RX- |
4 、5 、7 、8 | 空 | - |
表 3-5 RS485/RS232 引脚定义
引 脚 | 信号 | 说明 | 描述 |
1 | TX+ | RS485发 送数据 | ● 支持4线RS485通信或2线RS485通信。2线RS485通信 接线方式为1 、4线并接RS485数据正，2 、5线并接 RS485数据负，满足Modbus协议。 ● 支持的通信波特率为1200bit/s 、2400bit/s、 4800bit/s 、9600bit/s 、 19200bit/s 、115200bit/s。 |
2 | TX- |
4 | RX+ | RS485接 收数据 |
5 | RX- |
3 | RX232 | RS232接 收数据 | - |
7 | TX232 | RS232发 送数据 | - |
6 | PGND | 地 （ PE ） | - |
8 | 空 | - | - |
