华为ETP48400-C4A1 嵌入式电源

华为ETP48400-C4A1 嵌入式电源

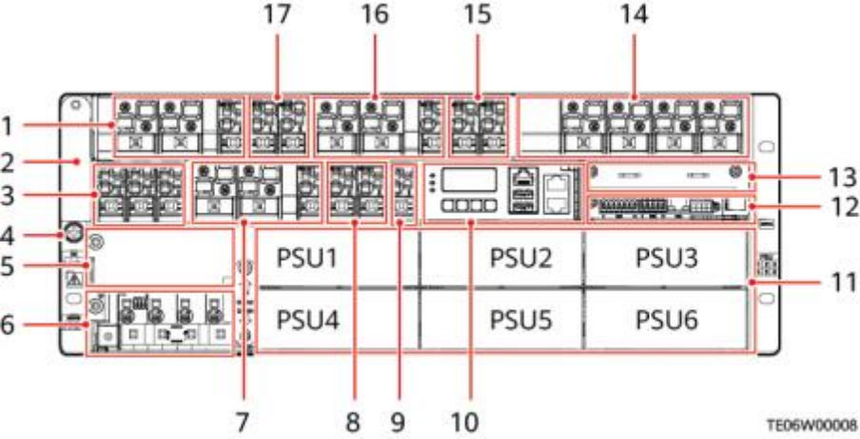

图 2-1 ETP48400-C4A1（01074762/01075024）

（ 1 ）用户 1 ：LLVD配电             （2）配电指示标签                    （3）交流输出空开

（4）接地螺钉                          （5）备用交流输入模块             （6）交流输入模块

（ 7 ）用户3：LLVD配电             （8）用户3：BLVD配电             （9）公共负载空开

（ 10）监控模块SMU02C                 （ 11 ）整流模块安装空间/太阳   （ 12）用户接口模块UIM05B1 能模块安装空间

（ 13）预留通信扩展模块           （ 14）电池空开                         （ 15）用户2：BLVD配电 CIM02C/通信扩展模块NIM01C3

安装槽位

（ 16）用户2：LLVD配电            （ 17 ）用户 1 ：BLVD配电

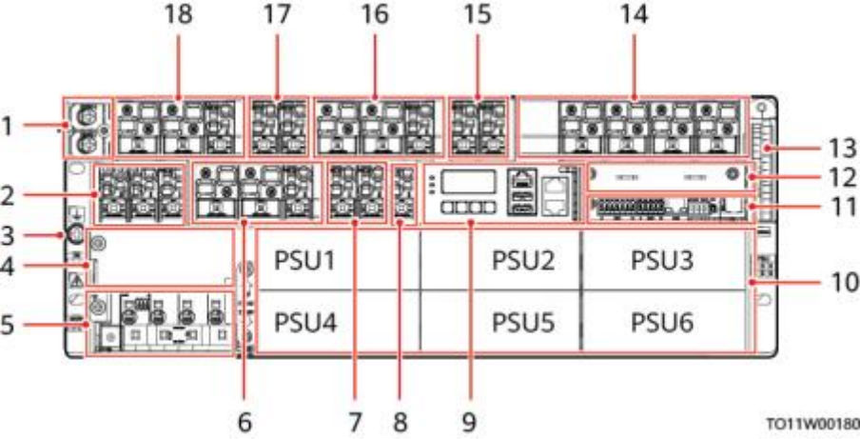

图 2-2 ETP48400-C4A1（01075024-002）

（ 1 ）负载接线螺钉                    （2）交流输出空开                    （3）接地螺钉

（4）备用交流输入模块             （5）交流输入模块                   （6）用户3：LLVD配电

（ 7 ）用户3：BLVD配电             （8）公共负载空开                   （9）监控模块SMU02C

（10）整流模块/太阳能模块安   （ 11 ）用户接口模块UIM05B1      （ 12）预留通信扩展模块

装空间                                                                                         CIM02C/通信扩展模块NIM01C3

安装槽位

（ 13）配电指示标签                  （ 14）电池空开                         （ 15）用户2：BLVD配电

（ 16）用户2：LLVD配电            （ 17 ）用户 1 ：BLVD配电           （ 18）用户1 ：LLVD配电

C口 说明

负载接线螺钉作为用户4扩展口。

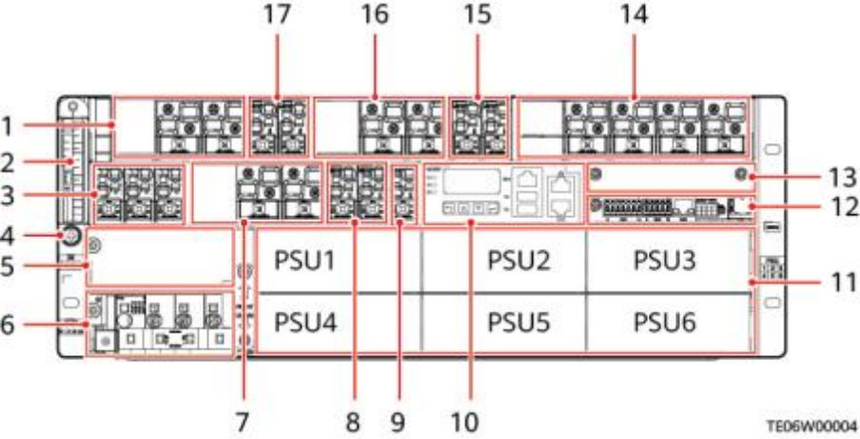

图 2-3 ETP48400-C4A1（01074762-004/01075024-003）

（ 1 ）用户 1 ：LLVD配电             （2）配电指示标签                    （3）交流输出空开

（4）接地螺钉                          （5）备用交流输入模块             （6）交流输入模块

（ 7 ）用户3：LLVD配电             （8）用户3：BLVD配电              （9）公共负载空开

（ 10）监控模块SMU02C            （ 11 ）整流模块安装空间/太阳   （ 12）用户接口模块UIM05B1 能模块安装空间

（ 13）预留通信扩展模块           （ 14）电池空开                          （ 15）用户2：BLVD配电 CIM02C/通信扩展模块NIM01C3

安装槽位

（ 16）用户2：LLVD配电            （ 17 ）用户1:BLVD配电

表 2-1 系统配置
