华为ETP48400-C3B5 嵌入式电源

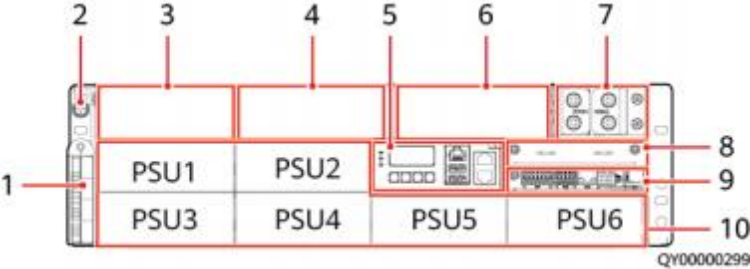

图 2-1 ETP48400-C3B5 外观

（ 1 ）标签（2）接地螺丝（3）交流输入模块安装位置

（4）LLVD空开安装位置（5）监控模块SMU02C （6）BLVD空开安装位置

（ 7 ）电池接线端口（8）通信扩展模块NIM01C3/ （9）用户接口模块UIM05B1 CIM02C安装位置

（10）整流模块R4850G2/ R4850G5/R4875G5安装位置

表 2-1 系统配置

项目	ETP48400-C3B5
交流配电	如表2-2。

项目	ETP48400-C3B5
直流配电（ LLVD空开和 BLVD空开支持选配）	配置示意： ● LLVD空开：2×125A/1P ，3×63A/1P ● BLVD空开：2×63A/1P ，2×32A/1P ，2×16A/1P
电池支路	● 正极：2×M6 螺丝 ● 负极：2×M6 螺丝
防雷	● 交流防雷：标称雷击放电电流30kA ，8/20µs，正负各5次 ● 直流防雷：差模10kA，共模20kA ，8/20µs

表 2-2 交流输入模块
