华为ETP48300-C6D2 嵌入式电源

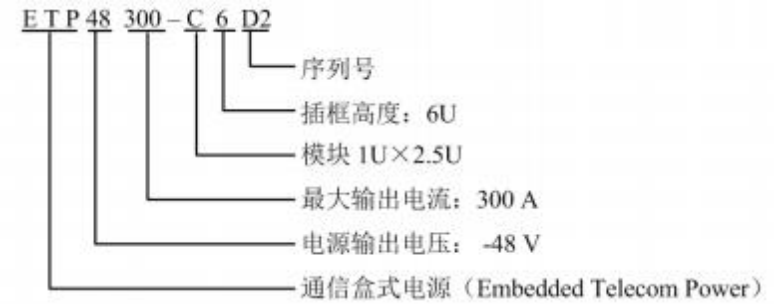

图2-1 ETP48300-C6D2 型号说明

2.3 系统特点 l	模块电压输入范围宽 85VAC～300VAC
l	完善的电池管理功能
l	网络化设计，提供一路 FE 接口、一路 RS485/RS232 接口
l	支持 SNMP、HTTPS 等多种协议，可与华为 NetEco 网管或第三方网管通信，组网灵活，可实现远程监控，无人值守
l	支持软件远程升级
l	支持 LCD 界面显示、按键操作

l 支持 WEB 界面操作

l 支持用户界面多语言功能，如英语、中文、意大利语、法语、西班牙语、葡萄牙语、俄语、德语、土耳其语、日语等

l 支持整流模块、监控模块热插拔

l 整流模块功率因数值达 0.99

表2-1 ETP48300-C6D2 系统配置

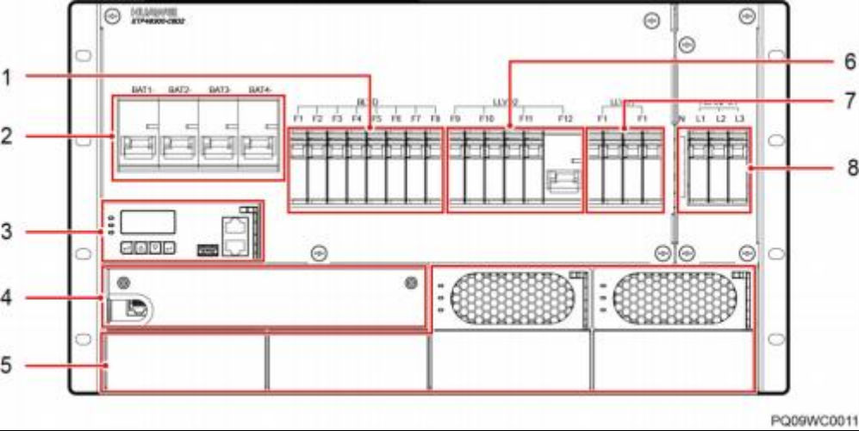

图3-1 ETP48300-C6D2 外观（前视图）

（1）重要负载支路（2）电池空开（3）SMU02B （BLVD）空开

（4）UIM02C（盖板后）（5）整流模块安装（6）次要负载支路 2 空间（LLVD2）空开

（7）LLVD1 空开（8）交流输入空开

和端子

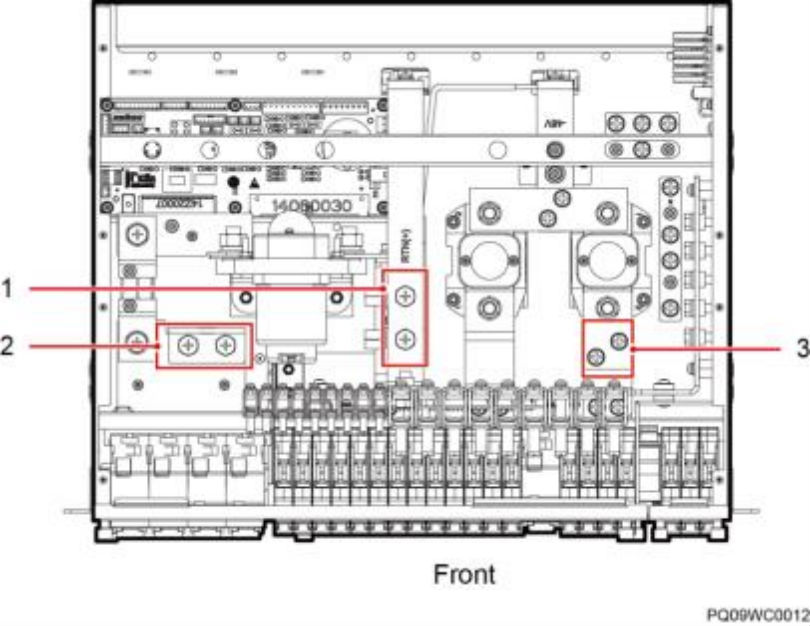

图3-2 ETP48300-C6D2 内部结构（俯视图、无盖板）

（1）RTN+接线端子（预留）

（2）电池负极接线端子（预留）

（3）LLVD1 负极接线端子（预留）
