华为ESM-48100B5 锂电池

暂无价格
产品说明

华为ESM-48100B5 锂电池

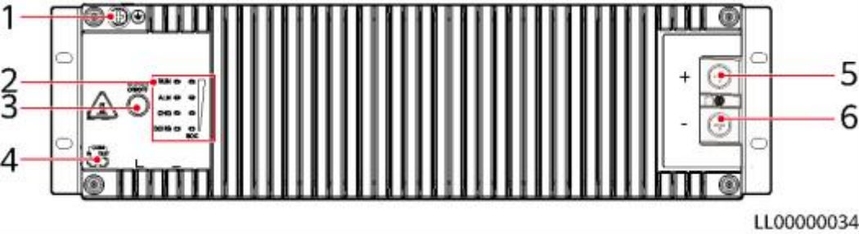

图 2-1 面板与接口





表 2-2 接口说明

序号

丝印

名称

1

GND

保护接地

2

RUN

运行指示灯

ALM

告警指示灯

CHG

充电指示灯

DCHG

放电指示灯

SOC

容量状态指示灯

3

MANUAL ON/OFF

手动上下电按钮

4

COM_ IN

通信接口

COM_ OUT

5

+

ESM功率口

6

-



表 2-3 通信接口引脚定义



图例

RJ45引脚

信号

含义

描述



1

RS485+

RS485数据正极

●  2线RS485通 信，满足

Modbus协议。

●  支持的通信波 特率为

9600bit/s。

2

RS485-

RS485数据负极

3

NC

空引脚

4

RS485+

RS485数据正极

5

RS485-

RS485数据负极


6

NC

空引脚

-

7

CANH

CAN通信正

●  满足CAN协 议。

●  用于监控单元 对外的告警接 口及并联时的 组间数据通    信。

8

CANL

CAN通信负





表 2-4 LED 指示灯说明



指示灯

标识

表示内容

颜色

说明



RUN

运行指示灯

绿色

常亮：通信正常(含单板启动/自检/软件   加载/未加载时单板上电，不含输入/输出 口有电时休眠)

常灭：休眠

慢闪： LUI查询

快闪：通信断链

ALM

告警指示灯

红色

常亮：有故障或重要告警

常灭：无故障，无重要告警

慢闪：防盗锁定

CHG

充电指示灯

绿色

常亮：处于充电模式

常灭：处于开路静置状态或放电

DCHG

放电指示灯

绿色

常亮：处于放电模式

常灭：处于开路静置状态或充电
