华为ETP48400 嵌入式电源

暂无价格
产品说明

华为ETP48400  嵌入式电源

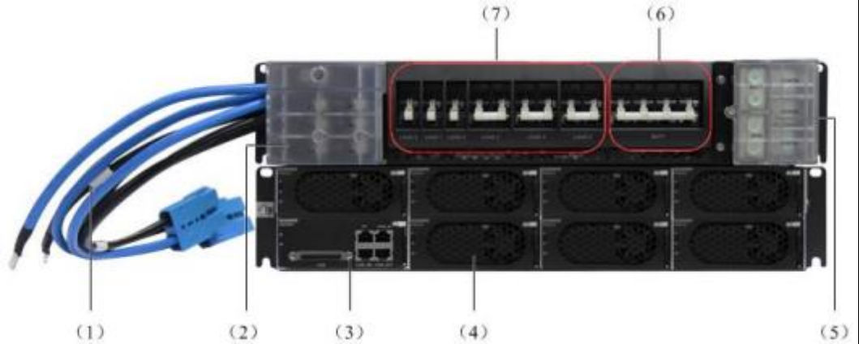

图2-3  ETP48400 外观





（1）BLVD 负载线

（LOAD0-LOAD2）

(2)交流输入端

(3)监控模块

(4)整流模块

(5)电池及 LLVD 负载

（LOAD3-LOAD5）接线端

(6)电池空开

(7)负载空开

（LOAD0-LOAD5）






2.3.2 系统配置

表2-1  系统配置表



系统组成

配置

描述

交直流配电框

1

l 提供交直流配电功能，满足系统配电应 用。

l 详细请参见3.1  交直流配电插框。

整流模块 R4850G2

1-7

l 整流模块额定输出电流为 50A。

l 请参见3.2  整流模块。

监控模块 PMU 10A

1

l 具有通信、告警、在线升级功能。

l 请参见3.3  监控模块。







本文档中出现的串口，通信接口等均支持安全保护机制。

2.4 系统特点

ETP48400 主要特点如下：

l 完善的电池管理功能

l 在线升级功能

l 可通过 DB50 接口外接传感器转接盒，实现用户接口的扩展

l 支持电子标签功能

l 支持整流模块、监控模块热插拔

l 整流模块功率因数值高达 0.99

l 整流模块效率最高大于 96%
