●    并联扩功率特性： N组并联支持最大功率P≤24kW，具体计算参考3.2 并联应用。

●     B类直通风应用：温湿度不受控的房间内或一般的室外环境（包括只有简单遮蔽 （如遮阳棚）、湿度偶然会达到100%的情况）。

●    支持第三方电源：锂电自管理，支持匹配第三方电源应用。

●    混搭应用：支持与铅酸电池直接并联使用。

●    火灾抑制特性：具备火灾抑制功能。

C口 说明

● 火灾抑制装置是非储压无色无味液体，不存在活性物质流失，免维护。

● 火灾抑制装置的药剂释放后，现场环境中无残留。火灾抑制装置的药剂释放后，同柜安 装的整流模块必须更换。同时建议其他同柜安装的设备更换成新的模块。

● 火灾抑制装置喷发现场以及电池热失控产气影响，维护时应佩戴防毒面具（防止挥发的 电解液及有害气体）并穿着静电防护服。

● 热失控后的电池，灭火后仍处于高温状态，需用红外采温判断降温至室温±10℃时由人工 取出；人工操作前需穿戴防护服，防止触电风险，之后人工拆卸热失控电池，连同电池柜   一并运出；最后将热失控电池及柜内其余电池放置入饱和浓盐水中，建议浸泡一周。

●     EMC：

–     CE： EN55032， CLASS A

–     RE： EN55032， CLASS B

功能

●    状态监测：支持对电芯的电压、温度以及整组的电压、电流检测。

●    告警管理：支持过压、欠压、过流、高低温等异常告警。

●    异常保护：支持过压、欠压、过流、短路、高低温、电芯故障、硬件故障等异常 保护。

●     信息上报：提供北向CAN/RS485接口，通过CAN/RS485接口上传告警和状态数 据。

●     并联使用：支持多组ESM并联，CAN通信最大支持32组， RS485通信最大支持16 组。

●    均衡功能：支持电芯实时均衡功能。

●     电子标签：支持身份识别。

●     防盗功能：配合华为特定电源系统可支持软件防盗。

●     强制下电功能：断开PWR外部电源，长按MANUAL ON/OFF按钮5秒，电池模块 能强制下电。

●    维护模式：用于ESM更换。长按MANUAL ON/OFF按钮15秒，进入维护模式确保 ESM更换操作安全可靠。

●     激活功能：支持三种激活方式，PWR激活、功率口激活、 MANUAL ON/OFF激 活。

C口 说明

●   第三方电源场景应用时，不同标称电压锂电不支持混搭；如需不同型号锂电混搭应用，请联 系技术支持确认。

●   华为电源场景应用时，如需不同型号锂电混搭应用，请联系技术支持确认。

2.2 外观与接口

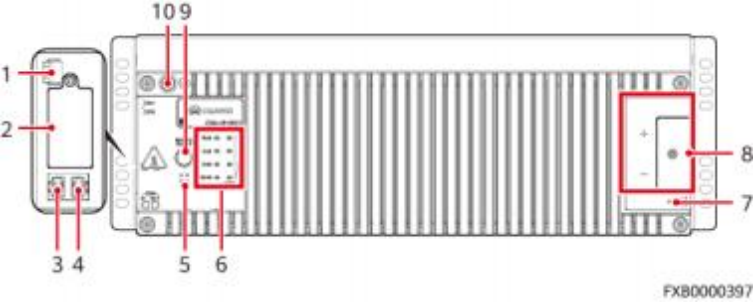

图 2-1 面板与接口

表 2-2 接口说明

表 2-3 DO1 和 DO2 接口说明

表 2-4 通信接口引脚定义
