华为室外机柜PowerCube 1000 ICC330-H1-C2

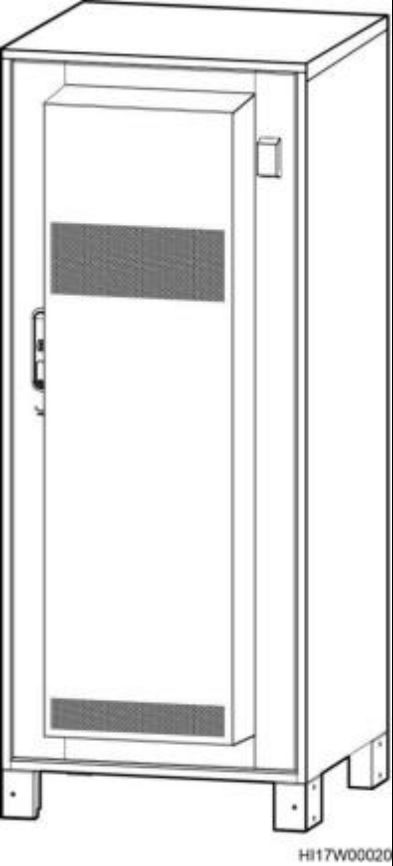

图3-19 ICC330-H1-C2 的外观

内部结构

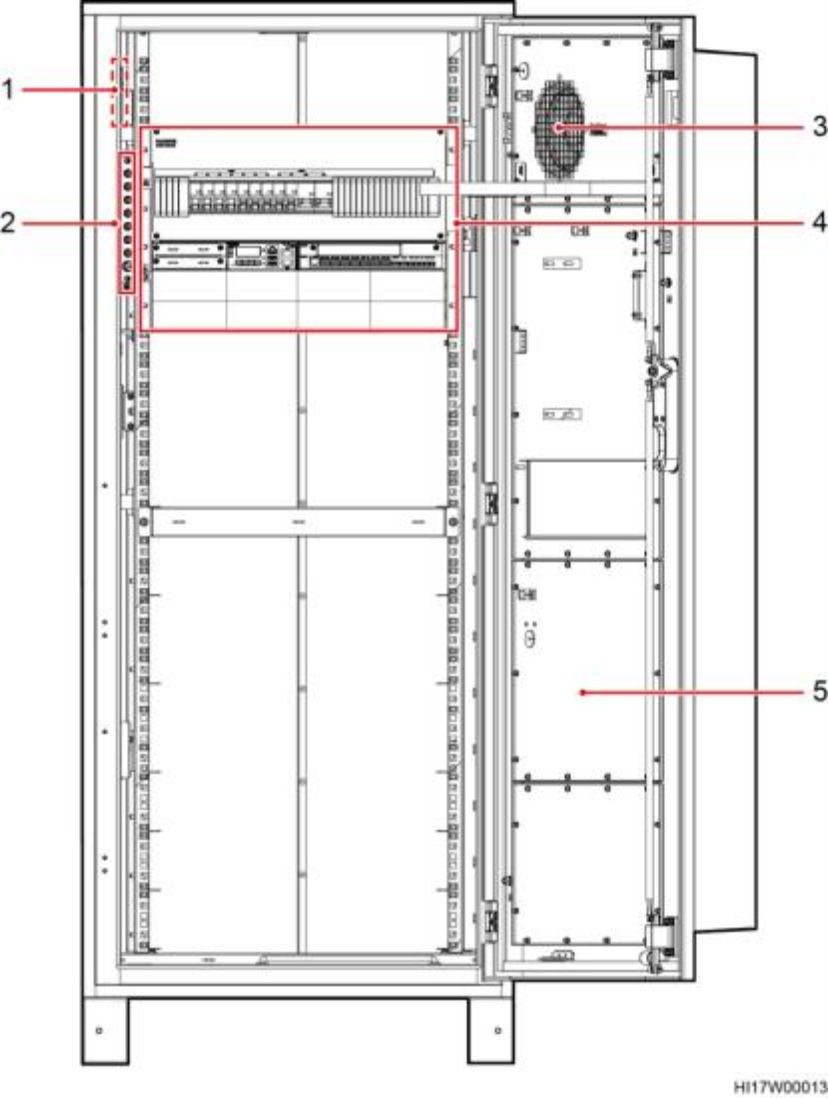

图3-20 ICC330-H1-C2 的内部结构

（1）温控供电转接盒（2）接地排（3）热交换内循环风扇

（4）DCDU-400AN2 （5）热交换外循环风扇

技术指标

表3-12 ICC330-H1-C2 的技术指标

项目

说明

室外机柜

温控：

l 散热：热交换，换热能力 150W/K

l 温控电功率：最大 196W（风扇 98W×2）

项目	说明
	外形尺寸（高×宽×深）：1600mm×650mm×820mm（包含温控系统和底座）重量： l <110kg（带包装） l <100kg（不带包装）安装方式：落地安装/楼顶安装/靠墙安装维护方式：前维护走线方式：下进下出
设备安装空间	21U
工作温度	-20℃~+45℃（包含太阳辐射）
运输温度	-40℃~+70℃
存储温度	-40℃~+70℃
工作湿度	5%RH～95%RH（无凝露）
海拔要求	0m～4000m（在 2000m～4000m 环境下高温降额，每升高 200m，工作温度降低 1℃)
噪声等级	满足 GR487 要求，噪声声压≤65dB@1.5m（环境温度 45℃时）
防护等级和工作环境	IP55 ，C 类环境
其他要求	l 没有导电尘埃和腐蚀性气体、没有爆炸危险 l 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合 ETSI EN 300 019-1-4（V2.2.1）Class 4.1 要求
