华为ESM-4850A3锂电池

产品说明

华为ESM-4850A3锂电池

● 状态监测：支持对电芯的电压、温度以及整组的电压、电流检测。

● 告警管理：支持过压、欠压、过流、高低温等异常告警。

● 异常保护：支持过压、欠压、过流、短路、高低温、电芯故障、硬件故障等异常保护。

● 信息上报：提供北向CAN/RS485接口，通过CAN/RS485接口上传告警和状态数据。

● 并联使用：支持多组ESM并联，CAN通信最大支持32组， RS485通信最大支持16 组。

● 均衡功能：支持电芯实时均衡功能。

● 电子标签：支持身份识别。

● 防盗功能：配合华为特定电源系统可支持软件防盗。

● 强制下电功能：断开PWR外部电源，长按MANUAL ON/OFF按钮5秒，电池模块能强制下电。

● 维护模式：用于ESM更换。长按MANUAL ON/OFF按钮15秒，进入维护模式确保 ESM更换操作安全可靠。

● 激活功能：支持三种激活方式，PWR激活、功率口激活、 MANUAL ON/OFF激活。

2.2 外观与接口

2.2.1 外观

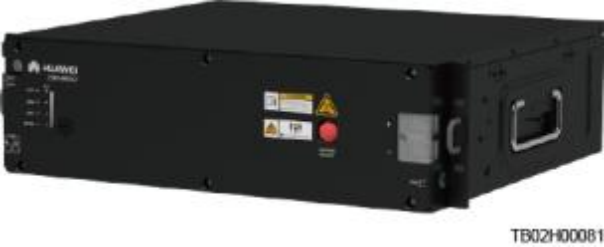

图 2-1 ESM 外观

2.2.2 面板与接口

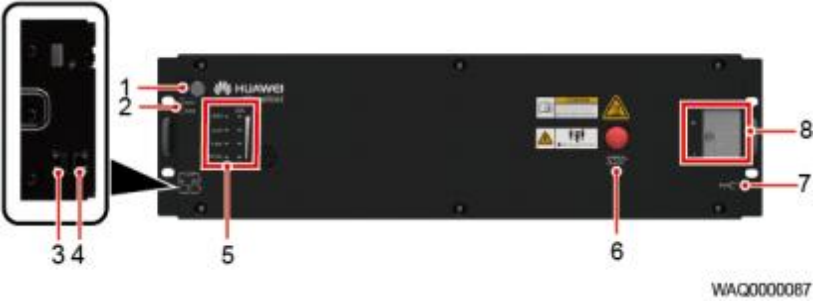

图 2-2 ESM 的面板与接口

表 2-2 面板接口定义表

序号	丝印	名称	描述
1	GND	保护接地	M6螺丝

序号	丝印	名称	描述
2	DO1 DO2	ESM干接点输出	告警输出干接点，可配置（默认闭合告警），具体描述参考表2-4
3	COM_ IN	通信接口	1. 用于上报信息和通信级联。 2. 采用RJ45端子；满足1000A浪涌的防护能力，具体参考表2-3。
4	COM_ OUT	通信接口	1. 用于上报信息和通信级联。 2. 采用RJ45端子；满足1000A浪涌的防护能力，具体参考表2-3。
5	RUN	运行指示灯	示意图参考图2-4。详细功能及作用参考表2-5。
	ALM	告警指示灯
	CHG	充电指示灯
	DCHG	放电指示灯
	SOC	容量状态指示灯
6	MANUAL ON/OFF	手动上下电按钮	手动上下电、维护，属于接触式按钮，具体功能参考2.2.3 激活与开机。
7	PWR	ESMU外部供电接口	PWR端子外接40V~59V的电压可激活 ESM，具体功能参考2.2.3 激活与开机。
8	+	ESM正极端子	ESM的正极、负极接口。采用M6螺丝固定，需选择合适OT端子，扭矩要求5.0N · m，线径尺寸建议25mm2。
8	-	ESM负极端子	ESM的正极、负极接口。采用M6螺丝固定，需选择合适OT端子，扭矩要求5.0N · m，线径尺寸建议25mm2。

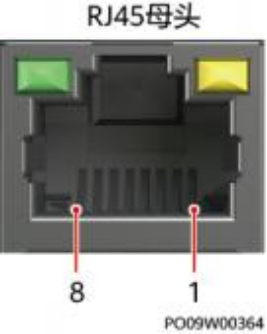

图 2-3 RJ45 管脚

表 2-3 通信接口管脚定义

RJ45引脚	信号	含义	描述
1	RS485 T+	RS485发送正	● 4线RS485通信，满足Modbus协议。 ● 支持的通信波特率为 9600bit/s。
2	RS485 T-	RS485发送负
3	NC	空引脚
4	RS485 R+	RS485接收正
