华为ETP48400-C9A3 嵌入式电源

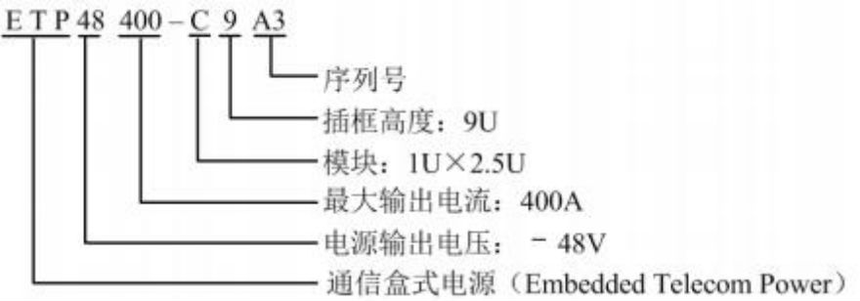

ETP48400-C9A3 的型号说明如下图所示。

图2-1 型号说明

2.3 系统特点 l	电压范围宽 85VAC～300VAC
l	完善的电池管理功能
l	网络化设计，提供一路 COM 接口、一路 RS485/RS232 接口
l	支持华为网管协议和电总协议，可与华为 NetEco 网管、M2000 网管或第三方网管通信，组网灵活
l	支持 LCD 界面显示、按键操作

l 支持整流模块热插拔

l 整流模块功率因数值达 0.99

2.4 系统配置

ETP48400-C9A3 系统配置如下表所示。

表2-1 系统配置

项目	系统配置
插框	l 3U 直流配电空间 l 1U 监控单元 l 2U 整流模块安装空间 l 3U 交流配电空间
配电单元	l 交流配电：交流输入空开、交流输出空开 l 直流配电：重要负载支路（BLVD），次要负载支路（LLVD），电池支路
整流模块	最大可配置 8 个 R4850N2 、R4850G2 、R4850S1 或 R4850N6 整流模块
监控模块	SMU06C1
防雷器	交流防雷：标称雷击放电电流 20kA，最大雷击放电电流 40kA，8/20µs 直流防雷：差模 10kA，共模 20kA，8/20µs

3 部件介绍

3.1 电源插框 ETP48400-C9A3

外观介绍

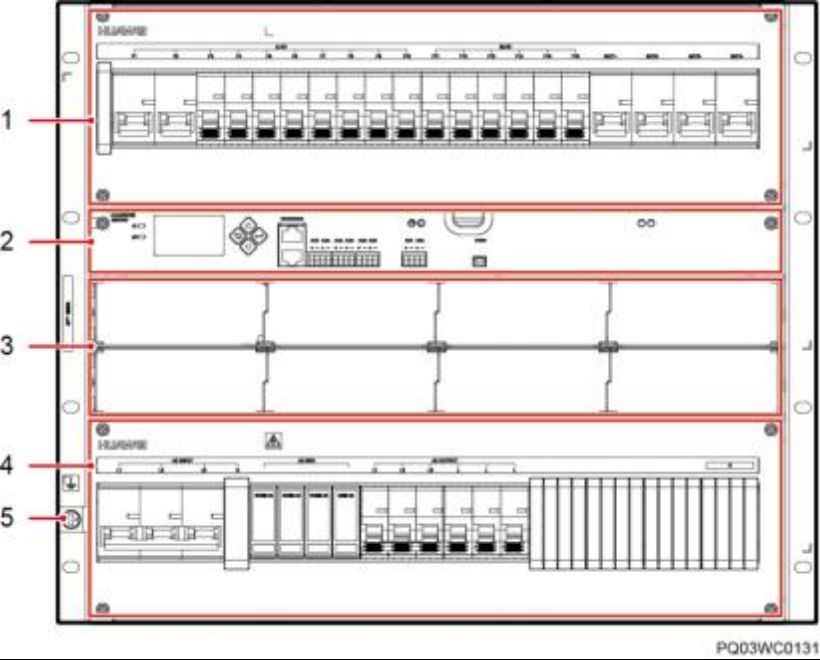

ETP48400-C9A3 外观如图 3-1所示。

图3-1 ETP48400-C9A3 外观介绍

（1）直流配电单元（2）SMU06C1 （3）整流模块安装空间

（4）交流配电单元（5）接地螺丝
