华为ETP48400-C4B3 嵌入式电源

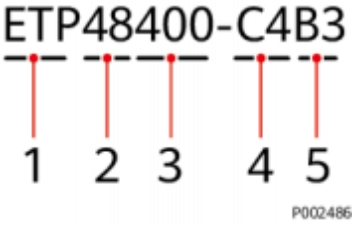

图 2-1 ETP48400-C4B3 型号说明

表 2-1 ETP48400-C4B3 型号说明

序号	含义	说明
1	产品大类	ETP： Embedded Telecom Power，嵌入式电源
2	输出电压	48 ：-48V DC
3	输出最大电流	400：400A
4	模块类别及插框高度	C4：模块类别C，插框高度4U
5	附属型号	B3

2.3 产品介绍

C口说明

此电源带载通流能力说明：总负载含电池最大输出电流为450A，其中第一层对应负载空开及电池空开的母排最大输出电流450A，第二层负载空开的母排最大输出电流200A。

图 2-2 ETP48400-C4B3 内部结构图（正视图）

（ 1 ）LLVD （2）直流输出支路（下层预（3）接地螺丝留）

（4）整流模块/太阳能模块安装（5）交流输入模块安装位置（6）整流模块/太阳能模块安装位置位置

（ 7 ）监控模块SMU06T2 （8）电池空开（9）BLVD

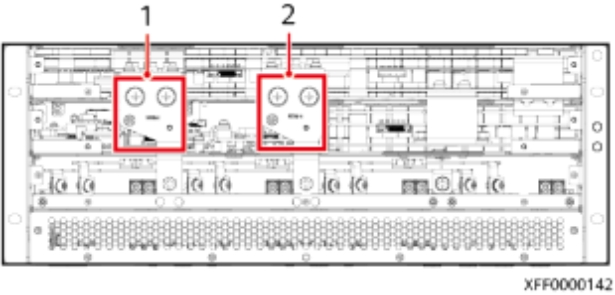

图 2-3 ETP48400-C4B3 内部结构图（后俯视图）

（ 1 ）-48V（用于扩展配电）（2）RTN+（用于扩展配电）
