华为ETP48400-C4B1 嵌入式电源
图 2-1 ETP48400-C4B1
（ 1 ）直流输出支路（上层） （2）直流输出支路（下层预 （3）接地螺丝 留）
（4）交流模块安装位置 （5）交流输入模块安装位置 （6）整流模块安装位置
（ 7 ）用户接口模块UIM05D1 （8）通信扩展模块安装位置 （9）监控模块SMU02C
表 2-1 系统配置
项目 | 系统配置 |
交流输入路数 | ● 一路交流输入：交流模块位置安装交流输出模块 ● 两路交流输入：交流模块位置安装交流输入模块（手动切换，机械互锁） |
交流输入模块 | 如表2-3。 |
交流输出模块 | 如表2-4。 |
直流输出支路（出厂默 认配置） | ● LLVD配电：2×125A/1P ，3×63A/1P ● BLVD配电：5×63A/1P，4×32A/1P |
电池支路（出厂默认配 置） | 4×125A/1P |
监控模块 | SMU02C |
整流模块 | 可选择： R4850G2/R4850G5/R4875G5/R4850S5/R4850G6 |
通信扩展模块 | 可选择： NIM01C3/CIM02C |
防雷 | ● 交流防雷：标称雷击放电电流30kA ，8/20µs，正负各5次 ● 直流防雷：差模10kA，共模20kA ，8/20µs |

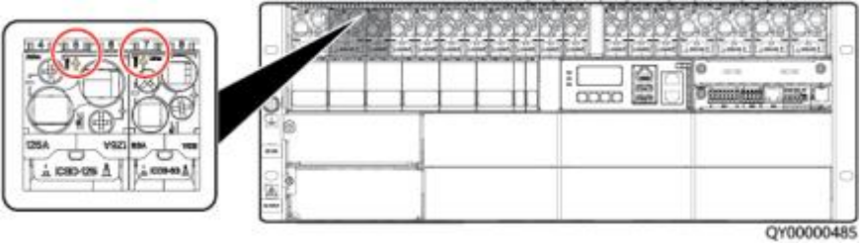

图 2-2 智能空开（iCBD）
表 2-2 智能空开（iCBD）
空开槽位编号 | 特性 |
箭头指示的数字即为对应空开的槽位号。在LUI、 Web或网管上，空开槽位号与支路序号一一对 应，如上图为支路5和支路7。 | 智能空开集成下电和计量功能。 |
C口 说明
智能空开是由用户接口模块供电，故用户接口模块内部故障或者拔出时，智能空开无法通过远程 管理或近端LUI控制上下电，只能通过近端操作空开手柄实现空开通断。
表 2-3 交流输入模块
模块型号和基础编码 | 模块外观 | 模块规格 | 输入制式 | 最大容量 |
AIU03-63C （02312KUQ-002） |
| 63A/3P+N端 子 | 220/380V AC三相四线 | 24kW |
AIU03-63D （02312MMH-002） |
| 63A/4P | 220/380V AC三相四线 | 24kW |
AIU02-125B （02312MKG） |
| 125A/2P | 110V AC双火线兼容 220V AC单相 | 18kW |
表 2-4 交流输出模块
模块型号和基础编码 | 模块外观 | 规格 |
AOU03-16C （02312WSX） |
| 3个16A/1P的空开 |
模块型号和基础编码 | 模块外观 | 规格 |
iAOU03-16B （ 02312WSX-001 ） |
| 2个16A/1P的空开+交流电表（48V供电） |
iAOU03-16B

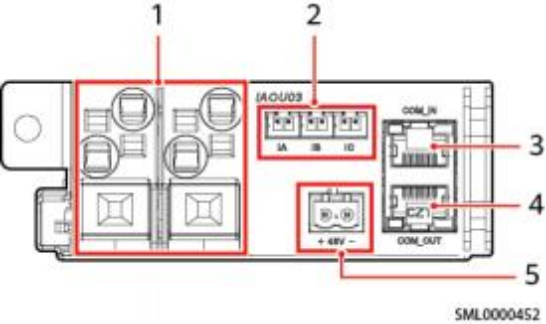

图 2-3 iAOU03-16B 外观
（ 1 ）交流输出空开 （2）交流检测线缆接口 （3）COM_IN接口（预留）
（4）COM_OUT接口（预留） （5）电源接口
C口 说明
iAOU03-16B安装到电源插框时，通过电源插框背板通信，不需要安装通信线到iAOU03-16B面 板的COM口。
通信接口 | 通信参数 | 通信协议 |
COM_IN/ COM_OUT | 波特率：4800bit/s、 9600bit/s、 19200bit/s、 38400bit/s、 115200bit/s | Modbus协议 |
说明 以上端口都支持安全保护机制。 |
表 2-5 COM 通信接口引脚定义
COM通信接口引脚 | 引脚 | 信号 | 说明 |
| 1 | RS485_RX+ | RS485数据正极 |
2 | RS485_RX- | RS485数据负极 |
3 | 空 | - |
4 | RS485_TX+ | RS485数据正极 |
5 | RS485_TX- | RS485数据负极 |
6-8 | 空 | - |
