华为TP482000B 机房电源 TP482000B-L20B5

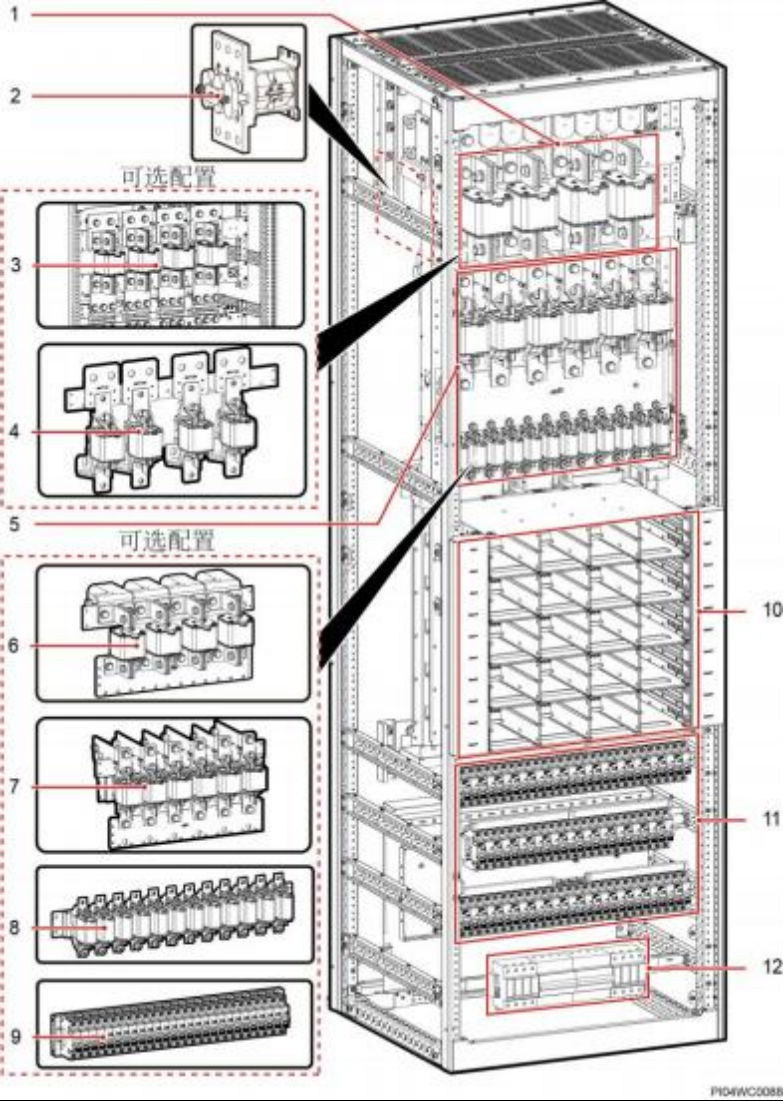

图4-2 TP482000B-L20B5 的配置
表4-2 TP482000B-L20B5 的配置
序号 | 名称 | 规格 | 备注 |
1 | 电池熔丝 | 单层：（NT4×2）×2 路 | 典型配置 |
2 | 接触器 | 3000A | 可选配置 |
3 | 电池熔丝 | 单层：NT4×4 路 | 可选配置 |
4 | 电池熔丝 | 单层：NT3×4 路 | 可选配置 |
5 | 负载熔丝 | l 单层：NT3×6 路 l 单层：NT00×12 路 | 典型配置 |
6 | 负载熔丝 | 单层：NT4×4 路 | 可选配置 说明 |
7 | 负载熔丝 | 单层：NT3×6 路 |
序号 | 名称 | 规格 | 备注 |
|
| 单层：NT2×6 路 | 负载支路只能配置 1 层 NT4 熔丝，或者最多可 以配置 2 层 NT3/2/1/00 熔丝或空开。 |
单层：NT1×6 路 |
8 | 负载熔丝 | 单层：NT00×12 路 |
9 | 负载空开 | 单层：63A 空开×27 路 |
单层：125A 空开×18 路 |
10 | 整流模块 | 50A 模块×40PCS | 典型配置 |
11 | 整流模块输入空开 | 32A/2P 空开×40 路 | 典型配置 |
12 | 交流防雷器和交流防 雷空开 | l 防雷器：20kA/40kA×2 路 l 防雷空开：32A/4P×2 路 | 典型配置 |
单层负载熔丝或空开的总容量不超过 360A。
TP481200B-N20C3
TP481200B-N20C3 组合柜的配置如图 4-3和表 4-3所示，电池支路和负载支路可根据 需求进行柔性配置。
