华为TP48600T-N20A6 通信电源

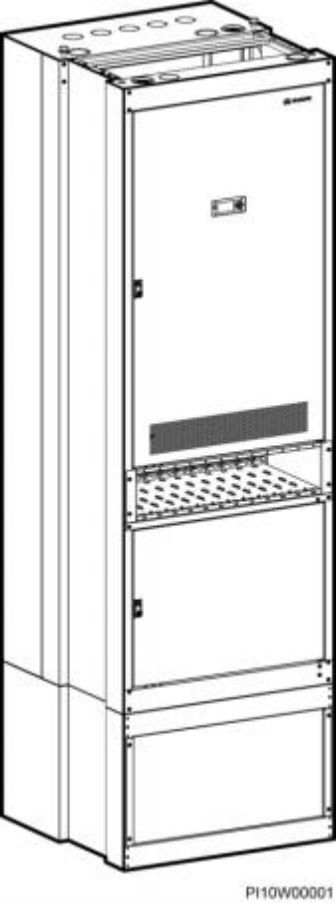

图2-1 TP48600T-N20A6 的机柜外观

2.2 系统特点 l	模块电压输入范围宽 85VAC～300VAC
l	完善的电池管理功能
l	完善的交、直流防雷设计
l	提供一路 COM 接口、一路 RS485/RS232 接口
l	支持 LCD 界面中英文显示、按键操作
l	支持整流模块热插拔和高效、标效整流模块混插
l	整流模块功率因数值达 0.99
l	高效整流模块效率高达 96%，标效整流模块效率高达 93%
l	根据负载功率的大小，自动休眠一个或多个整流模块，节省能耗；支持高标效模块混插，节省投资
l	支持 4 用户共享供电，可对 4 用户的直流用电进行独立电量计量
l	支持分用户控制负载下电，可选时间模式（时长可调）或电压模式（电压值可调），分用户上下电参数独立可调

2.3 系统配置

表2-1 系统配置

项目	系统配置
交流输入制式	220/380V AC 三相四线
配电单元	l 交流配电：交流输入空开，整流模块输入空开 l 直流配电：重要负载支路（BLVD），次要负载支路（LLVD），电池支路
监控单元	SMU06C2
整流模块	最大可配置 12 个 R4850N6 或 R4850G2 整流模块
交流防雷	标称雷击放电电流 20kA，最大雷击放电电流 40kA ，8/20µs
直流防雷	差模 10kA，共模 20kA ，8/20µs

3 部件介绍

3.1 内部结构

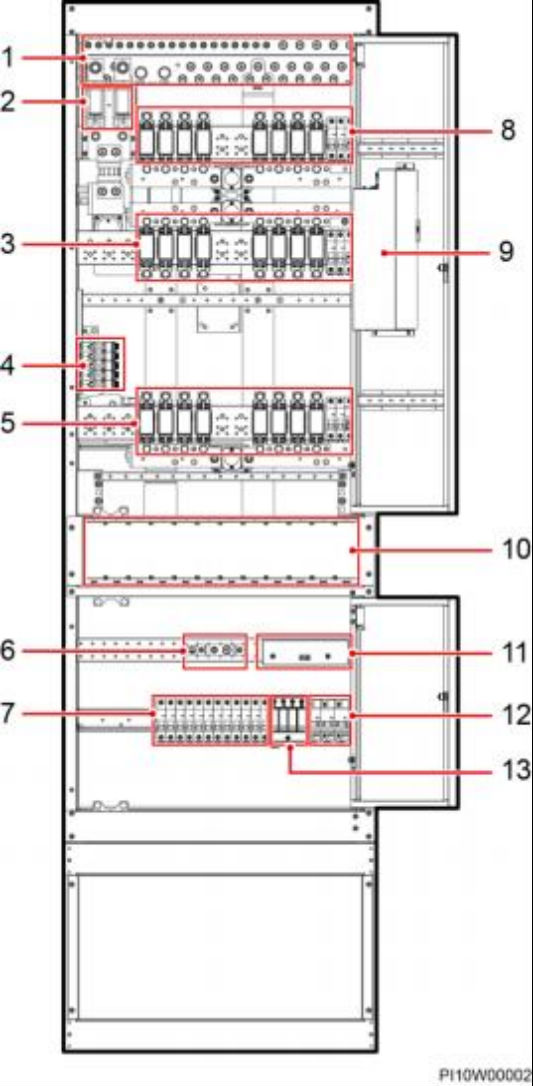

图3-1 内部结构

（1）RTN+母排（2）电池熔丝（3）用户 2 直流输出空开和熔丝

（4）用户 4 直流输出空开（5）用户 1 直流输出（6）机柜接地排空开和熔丝

（7）整流模块空开（8）用户 3 直流输出（9）SMU06C2 空开和熔丝

（10）整流模块安装空间（11）N 接线排（12）交流输入空开

（13）交流防雷器

图3-2 直流配电单元

（1）用户 4 的 LLVD 空开（2）用户 4 的 BLVD 空开

（3）用户 1 的 BLVD 熔丝（4）用户 1 的 LLVD 空开和熔丝
