华为室外机柜PowerCube 1000 ICC710-HA1-C5

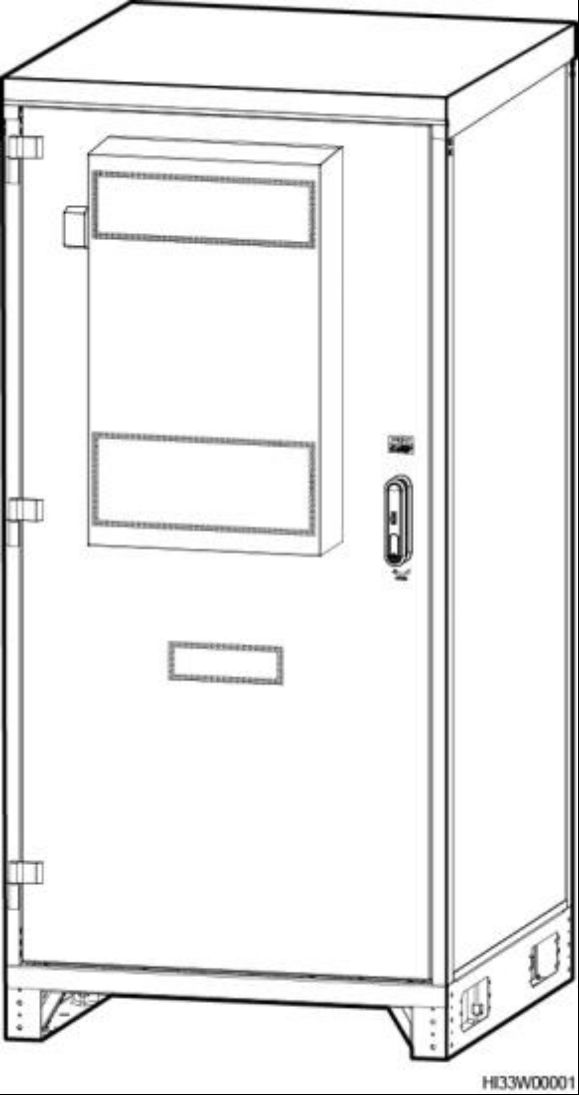

图3-10 ICC710-HA1-C5 的外观

内部结构

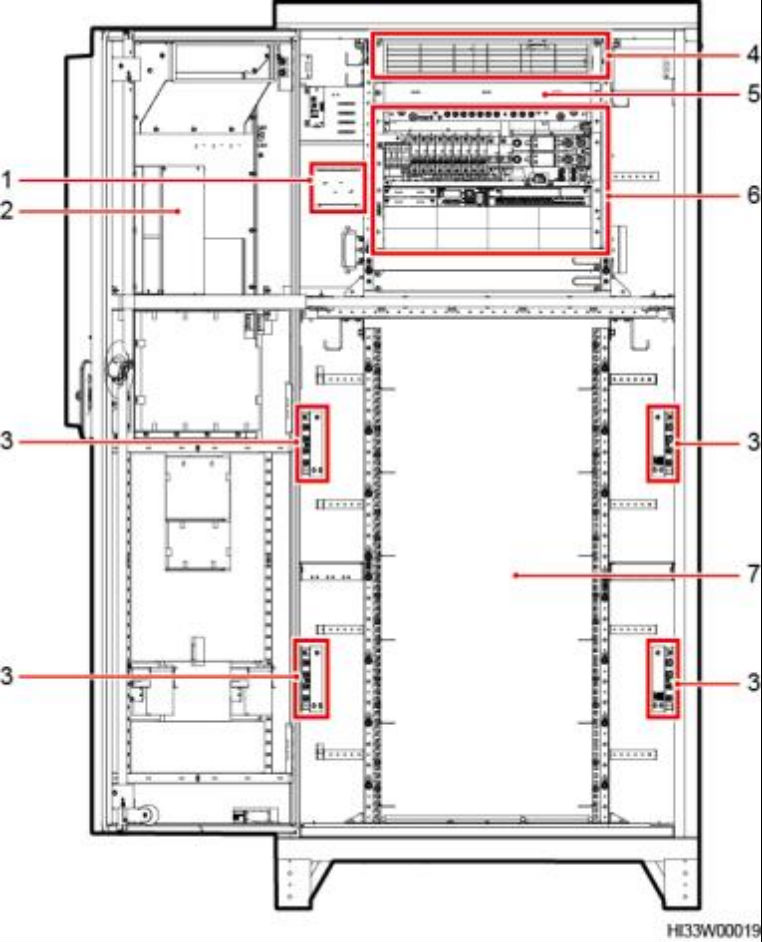

图3-11 ICC710-HA1-C5 的内部结构(正面)
(1)温控供电转接盒 (2)热交换 (3)电池铜排
(4)风机盒 (5)走线面板 (6)DCDU-400AN2
(7)电池安装空间

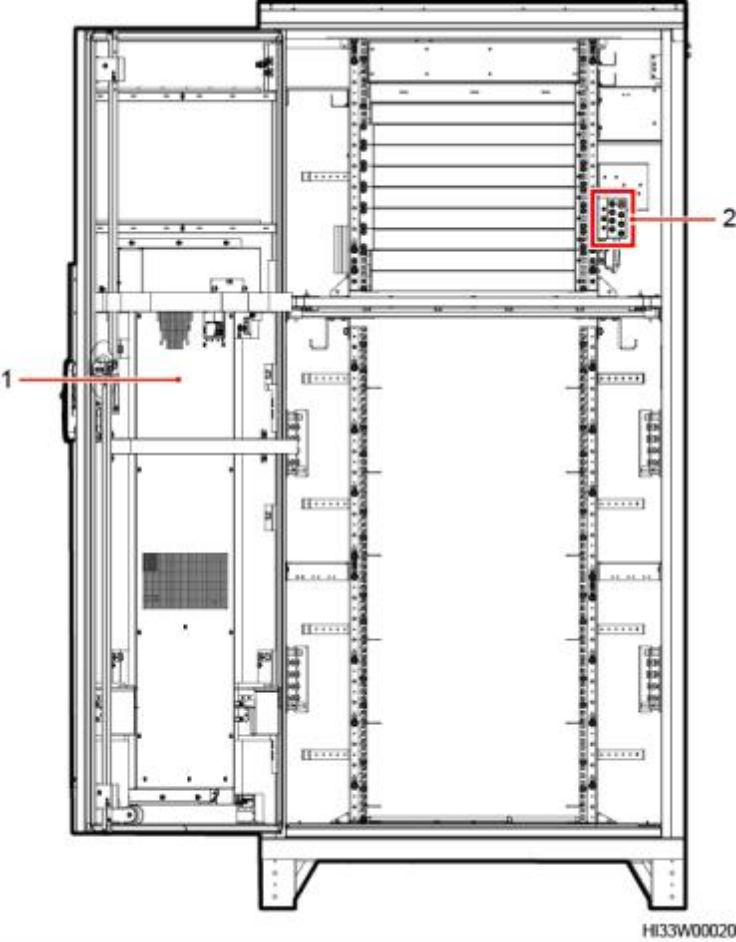

图3-12 ICC710-HA1-C5 的内部结构(背面)
(1)直流空调 (2)接地排
技术指标
表3-7 ICC710-HA1-C5 的技术指标
项目 | 说明 |
室外机柜 | 温控: l 设备舱:热交换,换热能力 150W/K l 电池舱:直流空调,1100W 制冷量 外形尺寸(高×宽×深):1925mm×900mm×950mm 底座尺寸(高×宽×深):150mm×900mm×950mm 重量:300kg 安装方式:落地安装 维护方式:前维护 |
项目 | 说明 |
| 走线方式:下进下出 |
电池安装空间 | ESM-4850A1(最大 600Ah) |
用户设备安装空 间 | 14U |
用户空间支持热 耗 | 300W~350W |
工作温度 | 0℃~+45℃(包含太阳辐射) |
运输温度 | -40℃~+70℃ |
存储温度 | -40℃~+70℃ |
工作湿度 | 5%RH~95%RH(无凝露) |
海拔要求 | 0m~4000m (在 2000m~4000m 环境下高温降额,每升高 200m,工作温度降低 1℃) |
噪声等级 | 满足 GR487 要求,噪声声压≤65dB@1.5m(环温 45℃时) |
防护等级和工作 环境 | IP55 ,C 类环境 |
其他要求 | l 没有导电尘埃和腐蚀性气体、没有爆炸危险 l 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合 ETSI EN 300 019-1-4(V2.2.1)Class 4.1 要求 |
