关键特性
效率 | 峰值效率：≥97.5% |
高 ×宽 ×深 | 40.8mm × 105mm ×269mm |
重量 | <2.5kg |
冷却方式 | 内置风扇（风扇具有温控调速功能） |
产品概述

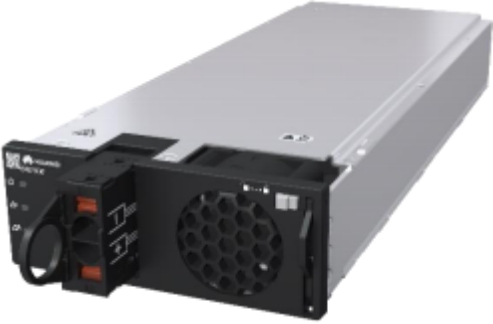

S4875G6是一款高效的、高功率密度的数字化智 能太阳能电源模块，实现宽范围输入，53.5V DC 默认输出。具有MPPT跟踪功能，完善的保护功 能，支持CAN通信。通过电源监控实现太阳能模 块状态、负载的实时监测和输出电压调节功能。
关键特征
• 支持热插拔功能
• 支持CAN总线通信功能
• 支持调压、限流功能
• 最大功率点跟踪MPPT
• 全数字化控制
• 支持LED显示告警
• 符合IEC/EN62109-1标准
• 满足RoHS要求
• 通过CE认证，获得CB证书

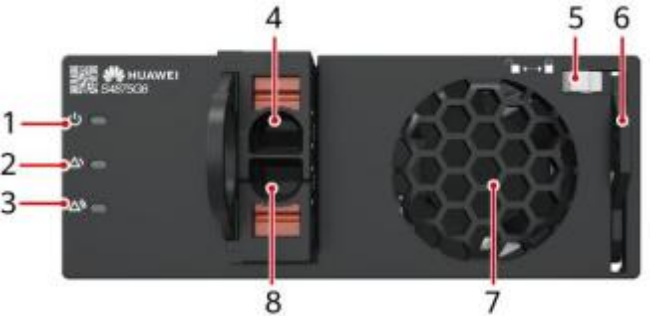

(1)电源指示灯 (2)告警指示灯 (3)故障指示灯
(4)PV负极输入 (5)拨销 (6)把手
(7)进风口 (8)PV正极输入
环境条件
项目 | 指标 |
工作温度范 围 (TA) | -25ºC~+75ºC（-40ºC可启机） |
存储温度 | -40℃~+75℃ |
相对湿度 | 5％ RH~95％ RH（无冷凝） |
海拔高度 | ≤5000m（ 2000m~5000m环境下高温降额， 每升高200m，工作温度降低1ºC） |
电气特性
项目 | 指标 |
输入特性 |
工作电压 | 85V DC~435V DC |
最大输入电流 | 25A |
输出特性 |
输出电压 | 43.2V DC~58.0V DC 额定值：53.5V DC；57.0V DC |
稳压精度 | ≤ ±0.6% |
噪声和纹波 | ≤200mV（带宽 ≤20M ） |
输出功率 | 4000W (200V DC~400V DC) 4000W~1450W (200V DC~85V DC 线性降额) |
MPPT峰值跟踪 精度 | ≥99.8% |
夜间待机功耗 | ≤3W |
保护特性 |
输入过压保护 | 保护点：445V ±5V DC |
恢复点：440V±5V DC |
输入欠压保护 | 保护点：75V ±5V DC |
恢复点：80V±5V DC |
输出过压保护点 | 范围为56V DC~60V DC； (可通过监控设置） 1. 内部故障过压时，模块锁死。 2. 外部电压大于63V DC，且持续 500ms以 上，模块锁死。 |
输出限流保护点 | 详见图2 |
输出短路保护 | 可长期短路，短路消失后可自动恢复 |
1 版权所有 © 华为技术有限公司2024 。保留一切权利。
项目 | 指标 |
过温保护 | >80℃保护，温度恢复到正常范围内模 块可自动恢复正常工作 |
低温保护 | -50℃~-40℃保护，温度恢复到正常范 围内模块可自动恢复正常工作 |
其他特性
项目 | 指标 |
防雷 | 输入口双线对地共模± 10kA(8/20us) |
MTBF | >50万小时 (40ºC) |
音响噪声 | ≤55dB(A) (25ºC) |
防护等级 | IP20 |
接口说明

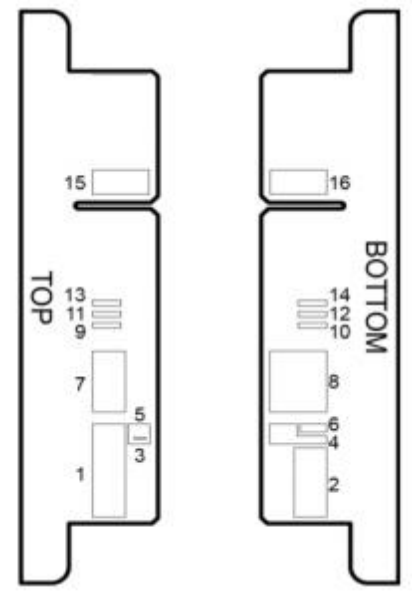

图1 模块金手指示意图
表1 模块金手指定义
管脚 | 定义 | 功能 |
1~2 | OUTPUT- | 输出48V DC- |
3~5 | PRE-CHARGE | 预充电 |
6 | PRESENT | 模块在位检测 |
7~8 | OUTPUT+ | 输出48V DC+ |
9 | PR_DETECT1 | 功率识别信号1 |
10 | PR_DETECT2 | 功率识别信号2 |
11 | AC_D2 | 槽位检测信号2 |
12 | AC_D1 | 槽位检测信号1 |
13 | CANL | CAN低电平 |
14 | CANH | CAN高电平 |
15~16 | PE | 模块保护地 |
输出特性图

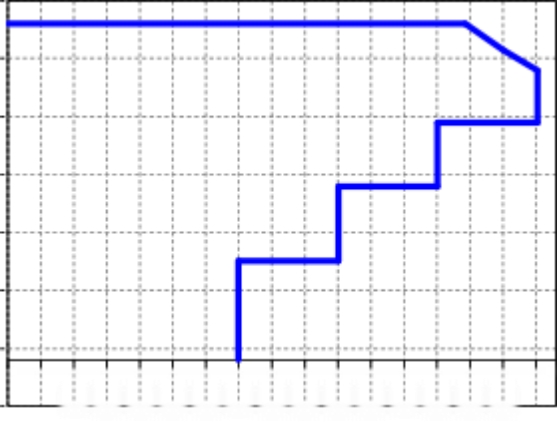

图2 输出外特性曲线
输出电压 (V) | 62 52 42 32 22 12 2 -8 |  69.2, 58
0, 58 75, 53.5  65, 41
50, 30 65, 30 35, 17 50, 17 35, 0 0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 输出电流(A) |
图3 输出效率曲线 (Vin=330V DC, Vin=400V DC, TA=25ºC)
效率 | 98.50% 98.00% 97.50% 97.00% 96.50% 96.00% 95.50% 95.00% 94.50% 94.00% 93.50% 93.00% 92.50% |  Vin=400V
Vin=330V 0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 |
输出电流 (A)
图4 输出功率降额曲线 (TA=25ºC)
 4500
4000 3500 3000 2500 2000 1500 1000 500 0 |
4000 4000 32002400 ◆ 1000 / 0 /-40 -30 -20 -10 0 10 20 30 40 50 60 70 80 |
环境温度 (℃)
