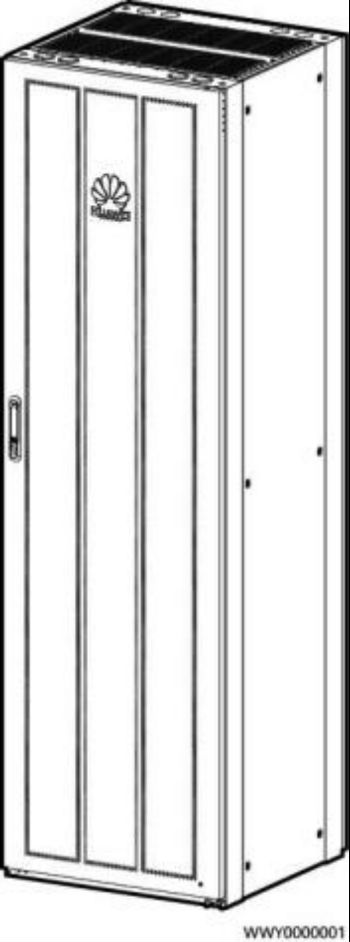

图 3-1 外观
表 3-1 机柜指标
项目 | 说明 |
机柜外尺寸 （高×宽× 深） | ● MTS9606B-N20C1/MTS9606B-N20C2/MTS9606B-L20C1/ MTS9600B-N20C1/MTS9600B-D20C1/ESC200-N3 ：2000mm× 600mm×600mm ● MTS9604B-N18B1 ：1800mm×600mm×600mm |
机柜重量 | ● MTS9606B-N20C1/MTS9606B-N20C2/MTS9606B-L20C1/ MTS9604B-N18B1 ：≤150kg（不包含PSU模块和电池） ● ESC200-N3：96kg（不包含锂电池） ● MTS9600B-N20C1/MTS9600B-D20C1 ：≤120kg |
走线方式 | 上进上出线 |
防护等级 | IP20 |
安装方式 | 水泥地板（默认）/防静电地板安装（需要选配防静电支架） |
维护方式 | ● MTS9606B-N20C1/MTS9606B-N20C2/MTS9606B-L20C1/ MTS9604B-N18B1：前操作，前维护；支持靠墙安装（ 离墙壁距 离 ≥ 100mm) ● ESC200-N3：前操作，前后维护；支持靠墙安装（离墙壁距离 ≥ 100mm） ● MTS9600B-N20C1/MTS9600B-D20C1：前操作，前后维护；不支 持靠墙安装（离墙壁距离 ≥ 800mm） |
应用环境 | B类环境 |
3.2 内部结构
3.2.1 MTS9606B-N20C1（01075337-002）

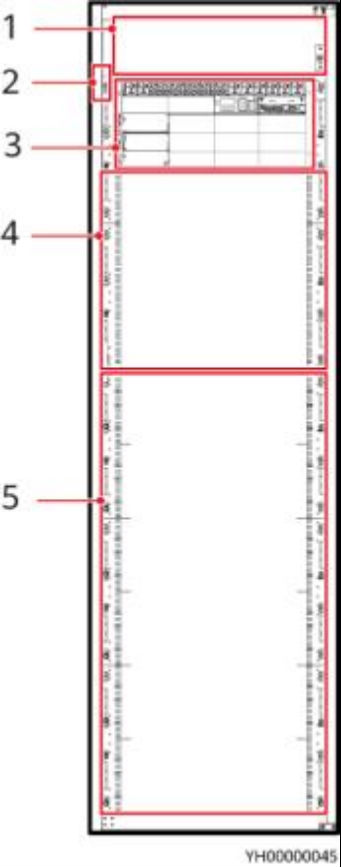

图 3-2 内部结构
（ 1 ）走线空间 （2）接地排 （3）ETP48600-C5A3 （01075357-003）
（4）用户设备安装空间 （5）电池安装空间
