华为UPS5000-H-1600kVA

暂无价格
产品说明

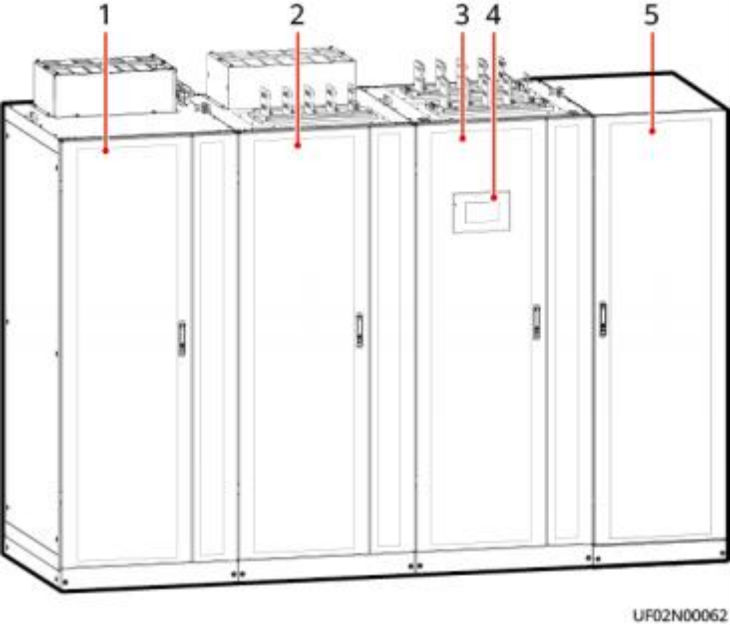

图 2-11 外观



（ 1 ）功率柜1                                         （2）功率柜2                                         （3）旁路柜

（4）监控显示模块                    （5）电感柜

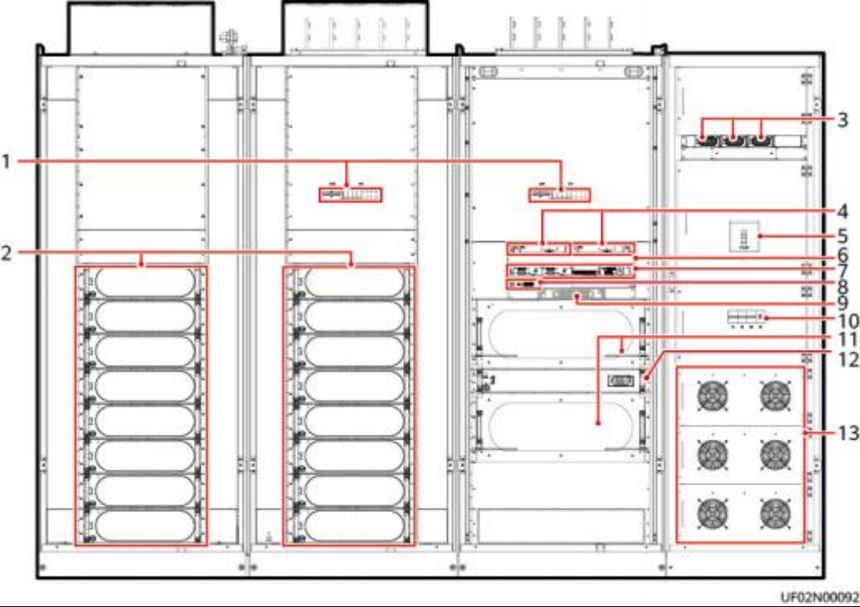

图 2-12 开门结构



（ 1 ）防雷器和防雷开关             （2）功率模块                           （3）电感柜电源模块

（4）防雷盒                             （5）电感柜总开关QF                      （6）假面板

（ 7 ）控制模块                          （8）智能检测卡                       （9）旁路风扇电源模块

（10）电感柜风扇电源开关QS1  （ 11 ）旁路模块                         （ 12）旁路控制模块 ~ 4

（ 13）风扇

C口 说明

控制模块上方的假面板可安装选配件ECM扩展插框。

2.5.3 机柜内部端口介绍

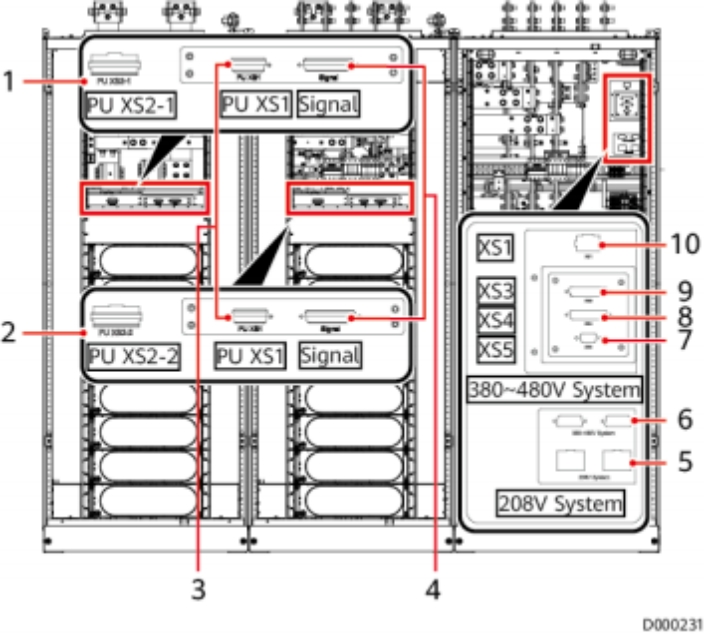

图 2-13 内部信号线端口介绍





表 2-5 端口说明



序号

标识

说明/功能

1

PU XS2-1

连接功率柜1侧上出风边柜 的信号线缆

2

PU XS2-2

连接旁路柜侧上出风边柜 的信号线缆

3

PU XS1

功率柜1接口连接功率柜2 接口

4

Signal

功率柜1接口连接功率柜2 接口

5

280V System

预留

6

380V～480V System

连接上出风边柜的电源线





序号

标识

说明/功能

7

XS5

连接功率柜1的NTC线缆

8

XS4

连接耦合电感柜

9

XS3

连接耦合电感柜

10

XS1

连接耦合电感柜的NTC线 缆
