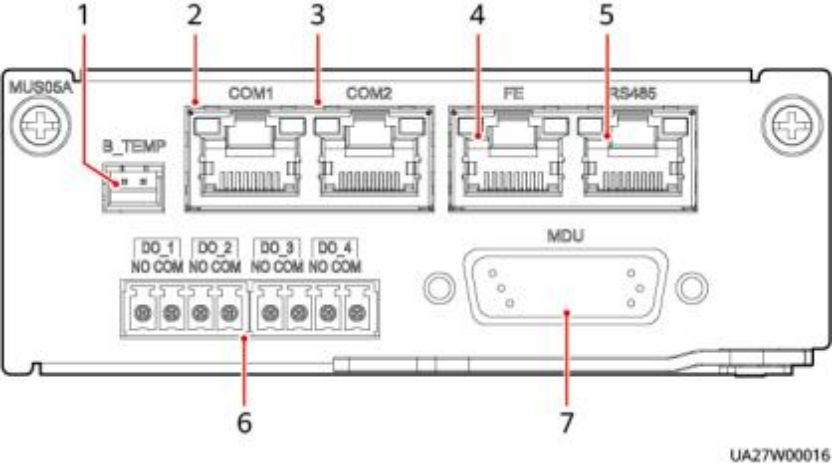

图 2-22 外观( COM1 接口为 8PIN 的 RJ45 口)

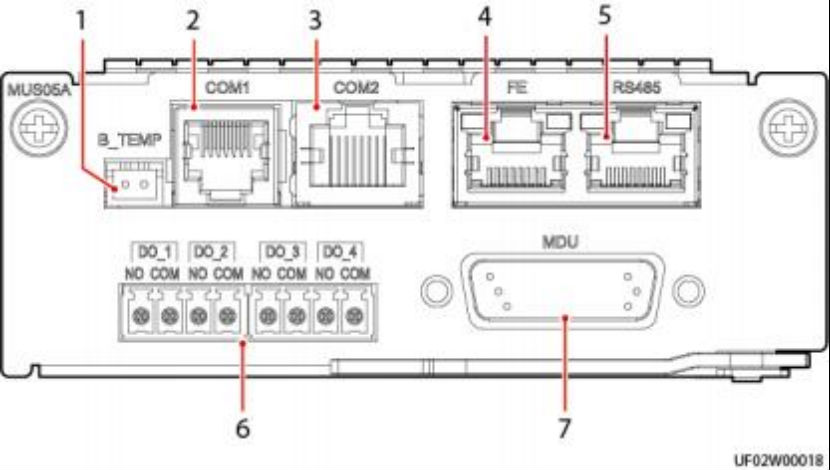

图 2-23 外观( COM1 接口为 6PIN 的 RJ11 口)
表 2-10 监控接口卡外观说明
序 号 | 标识 | 名称 | 说明 |
1 | B_TEMP | 电池温度 | 接室内蓄电池温度传感器。 |
序 号 | 标识 | 名称 | 说明 |
2 | COM1 | 南向通信口1 | ● 接环境温湿度传感器,2线制。 ● 支持协议: Modbus-RTU。 |
3 | COM2 | 南向通信口2 | ● 接南向设备。 ● 支持协议: Modbus-RTU。 |
4 | FE | 网口 | ● 可支持用户通过HTTPS协议连接WEB、通过 Modbus-TCP或BIN协议连接ECC800-Pro或NetEco 网管设备、通过Modbus-TCP或SNMP协议连接第 三方网管设备、通过SNMP协议进行SNMP组网。 ● 支持协议: Modbus-TCP、 HTTPS、BIN和 SNMP。 |
5 | RS485 | 北向通信口 | ● 接第三方网管设备,2线制。 ● 支持协议: Modbus-RTU。 |
6 | DO_ 1 | NO | 干接点接口
| ● 外接电源的最大电压和电流为30V DC/1A。 ● DO_1 、DO_2 、DO_3 、DO_4表示告警输出。 ● 干接点信号只有在设置后才能生效,有未使用的 干接点信号也要通过监控设置为禁止状态。 ● 定义的干接点信号生效后,系统会产生相应的告 警信息。 ● 若多台UPS并机,需确保所用到的干接点信号和每 台UPS连接正常。 |
COM |
DO_ 2 | NO |
COM |
DO_ 3 | NO |
COM |
DO_ 4 | NO |
COM |
7 | MDU | MDU接口 | 连接到监控显示模块的MUS05A( DB26)接口,用 于监控显示模块的供电和通信。 |
