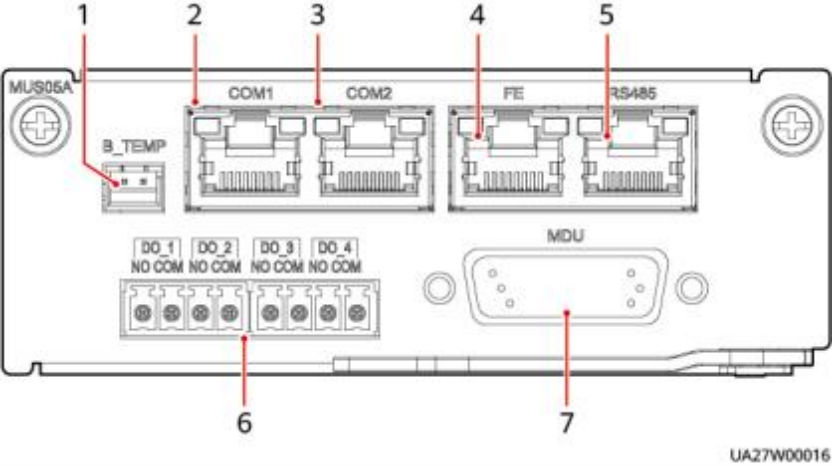

图 2-22 外观（ COM1 接口为 8PIN 的 RJ45 口）

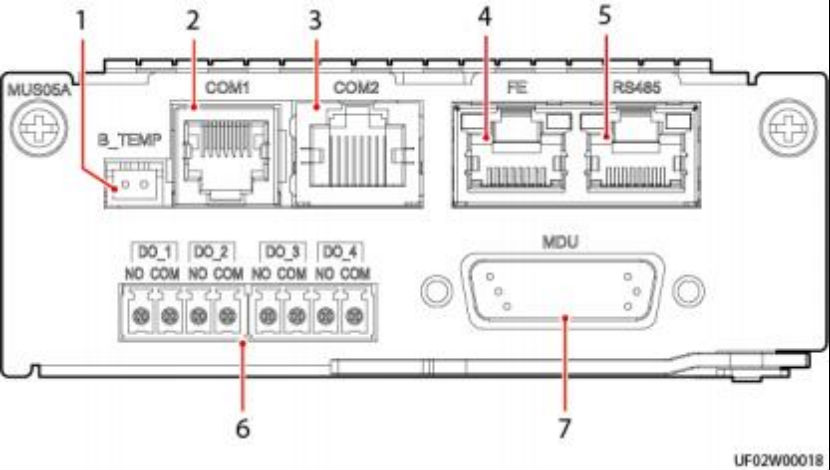

图 2-23 外观（ COM1 接口为 6PIN 的 RJ11 口）
表 2-10 监控接口卡外观说明
序 号 | 标识 | 名称 | 说明 |
1 | B_TEMP | 电池温度 | 接室内蓄电池温度传感器。 |
序 号 | 标识 | 名称 | 说明 |
2 | COM1 | 南向通信口1 | ● 接环境温湿度传感器，2线制。 ● 支持协议： Modbus-RTU。 |
3 | COM2 | 南向通信口2 | ● 接南向设备。 ● 支持协议： Modbus-RTU。 |
4 | FE | 网口 | ● 可支持用户通过HTTPS协议连接WEB、通过 Modbus-TCP或BIN协议连接ECC800-Pro或NetEco 网管设备、通过Modbus-TCP或SNMP协议连接第 三方网管设备、通过SNMP协议进行SNMP组网。 ● 支持协议： Modbus-TCP、 HTTPS、BIN和 SNMP。 |
5 | RS485 | 北向通信口 | ● 接第三方网管设备，2线制。 ● 支持协议： Modbus-RTU。 |
6 | DO_ 1 | NO | 干接点接口
| ● 外接电源的最大电压和电流为30V DC/1A。 ● DO_1 、DO_2 、DO_3 、DO_4表示告警输出。 ● 干接点信号只有在设置后才能生效，有未使用的 干接点信号也要通过监控设置为禁止状态。 ● 定义的干接点信号生效后，系统会产生相应的告 警信息。 ● 若多台UPS并机，需确保所用到的干接点信号和每 台UPS连接正常。 |
COM |
DO_ 2 | NO |
COM |
DO_ 3 | NO |
COM |
DO_ 4 | NO |
COM |
7 | MDU | MDU接口 | 连接到监控显示模块的MUS05A（ DB26）接口，用 于监控显示模块的供电和通信。 |
表 2-11 COM1 接口引脚定义
外观 | 引脚 | COM1接口 |
RJ45（ 8PIN ）
| 1 | RS485_R+ |
2 | RS485_R– |
3 | 12V_PORT |
4 | RS485_T+ |
5 | RS485_T– |
6 | - |
7 | - |
外观 | 引脚 | COM1接口 |
| 8 | GND |
RJ11（ 6PIN ）
| 1 | GND |
2 | - |
3 | RS485_R– |
4 | RS485_R+ |
5 | - |
6 | 12V_PORT |
表 2-12 COM2 、FE 和 RS485 接口引脚定义
外观 | 引脚 | COM2接口 | FE接口 | RS485接 口 | 备注 |
| 1 | RS485_R+ | RJ_TX+ | RS485_T + | COM2和RS485接口若需现场做 线，则可参照以下三种方式： ● 连接1脚和2脚，其中1脚接 RS485+ ，2脚接RS485–。 ● 连接4脚和5脚，其中4脚接 RS485+ ，5脚接RS485–。 ● 连接1脚、2脚、4脚和5脚， 其中1脚、4脚绞接后接 RS485+ ，2脚、5脚绞接后接 RS485–。 |
2 | RS485_R– | RJ_TX– | RS485_T– |
3 | - | RJ_RX+ | - |
4 | RS485_T+ | - | RS485_R + |
5 | RS485_T– | - | RS485_R – |
6 | GND | RJ_RX- | GND |
7 | CAN_H | - | - |
8 | CAN_L | - | - |

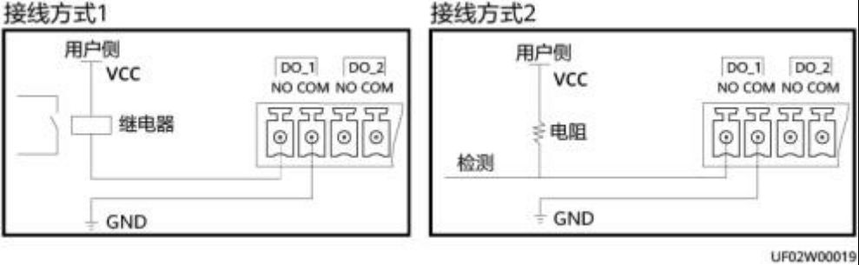

图 2-24 DO 端口接线方式
