华为UPS5000-H 监控模块

暂无价格
产品说明

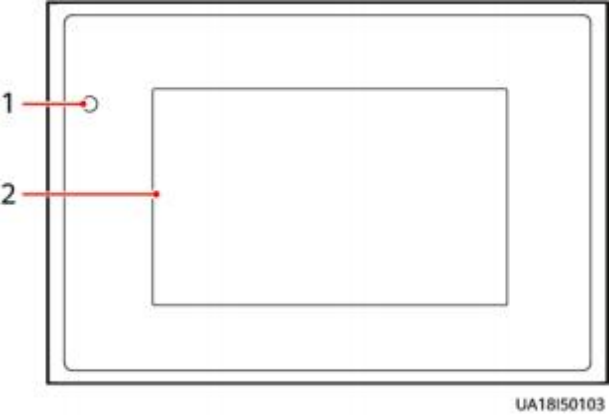

图 2-1 MDU 外观



（ 1 ）状态指示灯                                                （2）液晶触摸屏



表 2-1 状态指示灯



状态

颜色

含义

亮

红色

有紧急告警，并伴有蜂鸣器长鸣。

黄色

有次要告警，并伴有蜂鸣器间歇蜂鸣（2Hz）； 或指示非ECO模式旁路供电状态。

绿色

运行正常或有提示告警。

灭

-

MDU掉电。

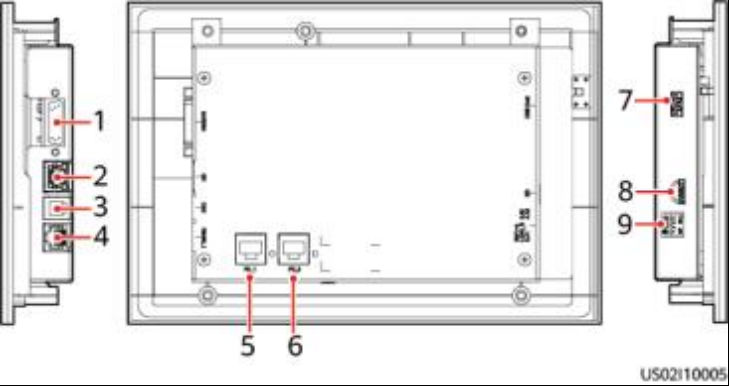

图 2-2 MDU 接口





表 2-2 接口说明



序号

接口名称

说明

1

MUS05A（ DB26）

连接监控接口卡的MDU接口

须知

监控显示模块MUS05A接口处线缆禁止带电插拔。更换 显示模块时，请先拆除显示模块连接至UPS端的线缆， 再插拔监控显示模块接口端的线缆。

2

GE

网口，可用于用户WEB服务的连接，需要采用屏 蔽线

3

CAN

预留

4

RS485_1

预留

5

FE_1

预留

6

FE_2

预留

7

USB Host

●  通过插入U盘，实现配置文件导入和导出、运 行日志导出和软件升级等功能

●  部分机型安装4G模块后，可实现移动智能管理 服务接入

说明

USB接口支持安全保护机制，例如用户需要鉴权才能进 行数据的导入和导出、软件升级等操作。

8

SD

预留

9

拨码开关

可通过拨码组合和特定按键实现特定功能，控制 监控并机CAN通信匹配电阻，具体操作指导请联 系技术支持工程师
