华为锂电池ESM-48100A8

暂无价格
产品说明

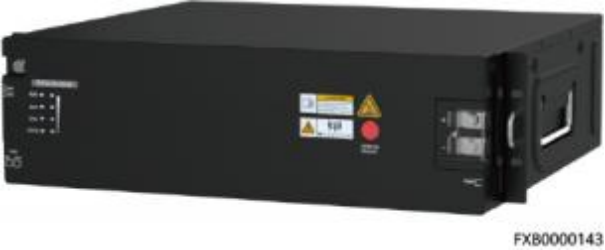

图 2-2 ESM 外观





2.3.2 面板与接口

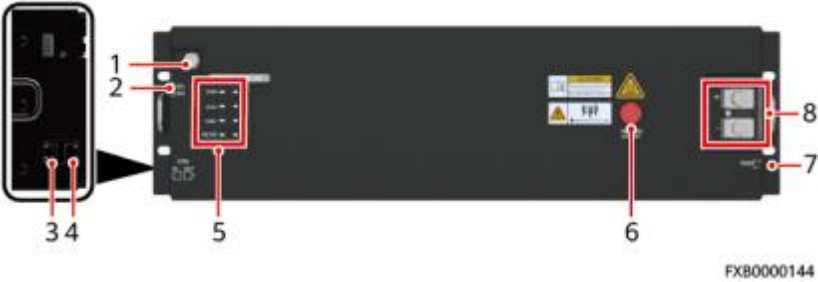

图 2-3 ESM 的面板与接口





表 2-2 面板接口定义表



序号

丝印

名称

描述

1

GND

保护接地

M6螺丝

2

DO1

ESM干接点输出

告警输出干接点，可配置（默认断开告 警），具体描述参考表2-4。

DO2

3

COM_  IN

通信接口

1.  用于上报信息和通信级联。

2.  采用RJ45端子，具体参考表2-3。

4

COM_ OUT

通信接口

5

RUN

运行指示灯

示意图参考图2-4。

详细功能及作用参考表2-5。

ALM

告警指示灯

CHG

充电指示灯

DCHG

放电指示灯

SOC

容量状态指示灯

6

MANUAL

ON/OFF

手动上下电按钮

手动上下电、维护，属于接触式按钮，具 体功能参考2.4 激活与开机。

7

PWR

ESMU外部供电接口

PWR端子外接43.2V~58V的电压可激活 ESM，具体功能参考2.4 激活与开机。





序号

丝印

名称

描述

8

+

ESM正极端子

ESM的正极、负极接口。采用M6螺丝固  定，需选择合适OT端子，扭矩要求5.0N · m，线径尺寸建议25mm2。

-

ESM负极端子



表 2-3 通信接口管脚定义



图例

RJ45引脚

信号

含义

描述



1

RS485+

RS485数据正极

●  2线RS485通

信，满足

Modbus协议和 电总协议。

●  支持的通信波 特率为

9600bit/s。

2

RS485 -

RS485数据负极

3

NC

空引脚

4

RS485+

RS485数据正极

5

RS485 -

RS485数据负极

6

NC

空引脚

7

CANH

CAN通信正

用于监控单元对外 的告警接口及并联 时的组间数据通    信。

8

CANL

CAN通信负
