华为锂电池ESM-4850A3

暂无价格
产品说明

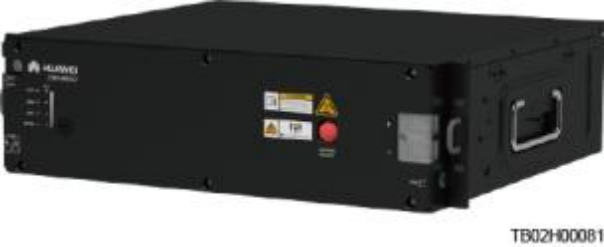

图 2-1 ESM 外观





2.2.2 面板与接口

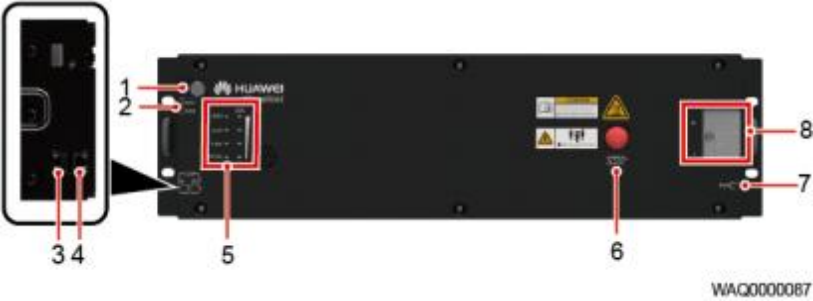

图 2-2 ESM 的面板与接口





表 2-2 面板接口定义表



序号

丝印

名称

描述

1

GND

保护接地

M6螺丝





序号

丝印

名称

描述

2

DO1

DO2

ESM干接点输出

告警输出干接点，可配置（默认闭合告 警），具体描述参考表2-4

3

COM_ IN

通信接口

1.  用于上报信息和通信级联。

2.  采用RJ45端子；满足1000A浪涌的防护 能力，具体参考表2-3。

4

COM_ OUT

通信接口

5

RUN

运行指示灯

示意图参考图2-4。

详细功能及作用参考表2-5。

ALM

告警指示灯

CHG

充电指示灯

DCHG

放电指示灯

SOC

容量状态指示灯

6

MANUAL

ON/OFF

手动上下电按钮

手动上下电、维护，属于接触式按钮，具 体功能参考2.2.3 激活与开机。

7

PWR

ESMU外部供电接口

PWR端子外接40V~59V的电压可激活     ESM，具体功能参考2.2.3 激活与开机。

8

+

ESM正极端子

ESM的正极、负极接口。采用M6螺丝固  定，需选择合适OT端子，扭矩要求5.0N · m，线径尺寸建议25mm2。

-

ESM负极端子
