华为SMU02B 站点监控单元

产品说明

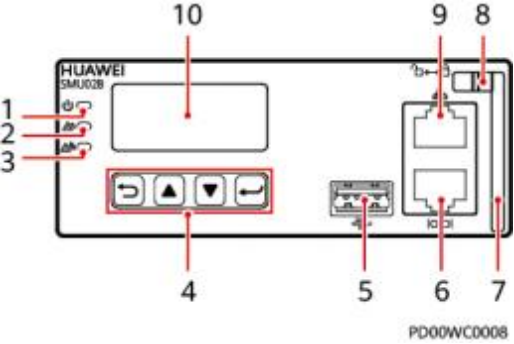

图 3-1 SMU02B 面板

（ 1 ）运行指示灯（2）次要告警指示灯（3）重要告警指示灯

（4）按键（5）USB接口（该端口支持安（6）通信口RS485/RS232 全保护机制）

（ 7 ）把手（8）拨销（9）通信口FE

（ 10）液晶显示屏

指示灯

表 3-1 指示灯说明

名称	颜色	状态	说明
运行指示灯	绿色	常灭	监控模块故障或无直流输入

按键

表 3-2 按键说明

按键	名称	说明
	向上键	按向上键或向下键可以翻阅菜单或选择参数。
	向下键	按向上键或向下键可以翻阅菜单或选择参数。
	返回键	按返回键可退回上一级菜单并且不保存所设置的参数。
	确认键	● 在系统信息界面时，按确认键可进入主菜单。 ● 在主菜单中按确认键可进入下一级子菜单。 ● 在子菜单设置参数时按确认键可以保存参数。
说明 ● 30秒内无按键操作LCD背光灯关闭。 ● 1分钟内无按键操作需重新登录。 ● 设置参数时长按或，参数值将快速增加或减小。 ● 同时按下和并持续10s，可重启SMU。 ● 同时按下和口（或）并持续2s，可提高（或降低）LCD对比度。
