效率 | 峰值效率≥96% ≥95%（230V AC ，30%~100%负载） |
高×宽×深 | 40.6mm×51.5mm×208mm |
重量 | ≤1.5kg |
冷却方式 | 内置风扇（具有温控调速功能） |
产品概述

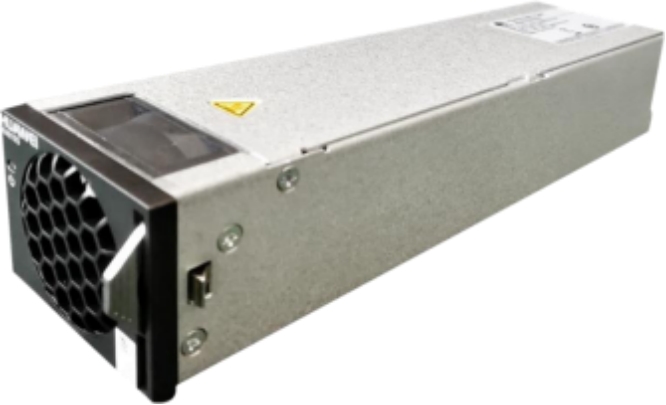

R4815G2是一款高效率、高功率密度的数字化整 流模块，支持交流/直流宽范围输入，53.5V DC默 认输出。具有输入软启动功能、完善的保护功能、
低噪音、可并联使用等优点。通过电源监控实现整 流模块状态、负载的实时监测和输出电压调节功能。
关键特征
• 宽输入电压范围
• 宽工作温度范围
• 功率密度37.7W/inch3
• 低总谐波失真（THD)
• 全数字化控制
• 支持热插拔功能
• 支持智能电表
• 支持CAN总线通信功能
• 支持调压、限流、均流功能
支持320V AC离线功能
• 满足RoHS要求
使用环境
项目 | 指标 |
工作温度 | -40℃~+75℃ |
存储温度 | -40℃~+75℃ |
相对湿度 | 5％~95％（无冷凝） |
海拔高度 | ≤5000m |
注 : 2000m~5000m，海拔每升高200m，温度降低1℃。
电气特性
项目 | 指标 |
工作电压范围 | 85V AC~300V AC； 85V DC~420V DC |
交流输入特性 |
输入频率 | 45Hz~66Hz； 额定值为50Hz/60Hz |
额定输入电流 | ≤5.3A |
功率因数 | ≥0.98（50%~100%负载） |
THD | ≤5％（50%~100%负载） |
输出特性 |
输出电压 | 42V DC~58V DC； 额定值为53.5V DC |
线性降功率 | 1000W（176VAC~300V AC） 1000W~420W（176V AC~85V AC）； 1000W（200V DC~420V DC） 1000W~420W（200V DC~85V DC） |
稳压精度 | ≤±0.6％Vo |
纹波和噪声 | ≤200mVp-p （带宽≤20MHz） |
动态响应 | • 25%~50% 、50%~75%跳变： −超调： ≤±5% −恢复时间： ≤200µs (±0.6%Vo） • 10%~90%跳变： −恢复时间1：≤50µs (±5%Vo） −恢复时间2：≤1ms (±1%Vo） |
待机功耗 | ≤5W |
开机启动时间 | 3s~10s |
输出保持时间 | >10ms |
电话衡重杂音电 压 | ≤2mV |
宽频杂音电压 | ≤50mV（3.4kHz~150kHz） ≤20mV（0.15MHz~30MHz） |
1 版权所有 © 华为技术有限公司2017。保留一切权利。
其他特性
项目 | 指标 |
保护特性 |
输入过压 保护 | 交流保护点： >300VAC 直流保护点： >420V DC |
交流恢复范围：290VAC~300V AC 直流恢复范围：414V DC~420V DC |
输入欠压 保护 | 交流保护点： <80VAC 直流保护点： <80V DC |
交流恢复范围：80VAC~90V AC 直流恢复范围：80V DC~90V DC |
输出过压 保护 | 范围为56V DC~60V DC； (可通过监控设置） 1. 内部故障过压时， 模块锁死； 2. 外部过压大于63V，且持续500ms左右， 模块锁死。 |
输出限流 保护 | 见图1 |
输出短路 保护 | 可长期短路，短路消失后可自动恢复。 |
过温保护 | 模块具有过温保护功能。 |
安规/EMC |
安规 | 符合IEC60950-1； UL60950-1 ；CSA C22.2 No 60950-1；EN60950-1标准。 |
EMC | EN 55032； EN 55024； ETSI EN 300 386； VCCI-CISPR 32； AS/NZS CISPR 32； IEC 61000-3-2； IEC 61000-3-3； IEC 61000-6-1； IEC 61000-6-2； IEC 61000-6-3； IEC 61000-6-4； FCC CFR47 Part 15 Subpart B； ICES-003 Issue 6； |
可靠性特性 |
MTBF | >50万小时(25℃) |
音响噪声 |
指标 | ≤45dB (25℃) |
输出特性图
图1 输出外特性曲线
图2 输出效率曲线（230VAC/378V DC ，25℃ )
图3 输出功率降额曲线
