华为室外柜 PowerCube 1000 ICC330-HA1-C4

产品说明

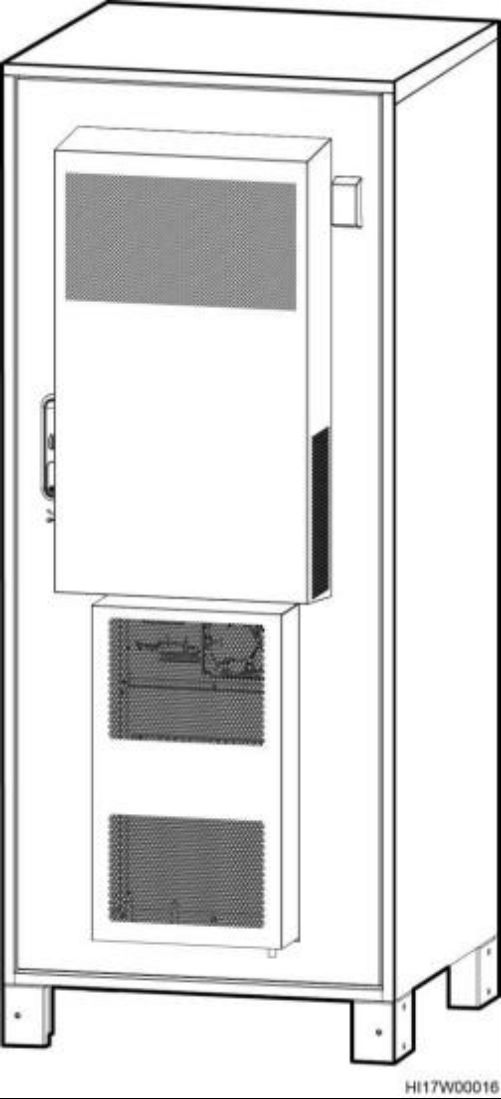

图3-8 ICC330-HA1-C4 的外观

内部结构

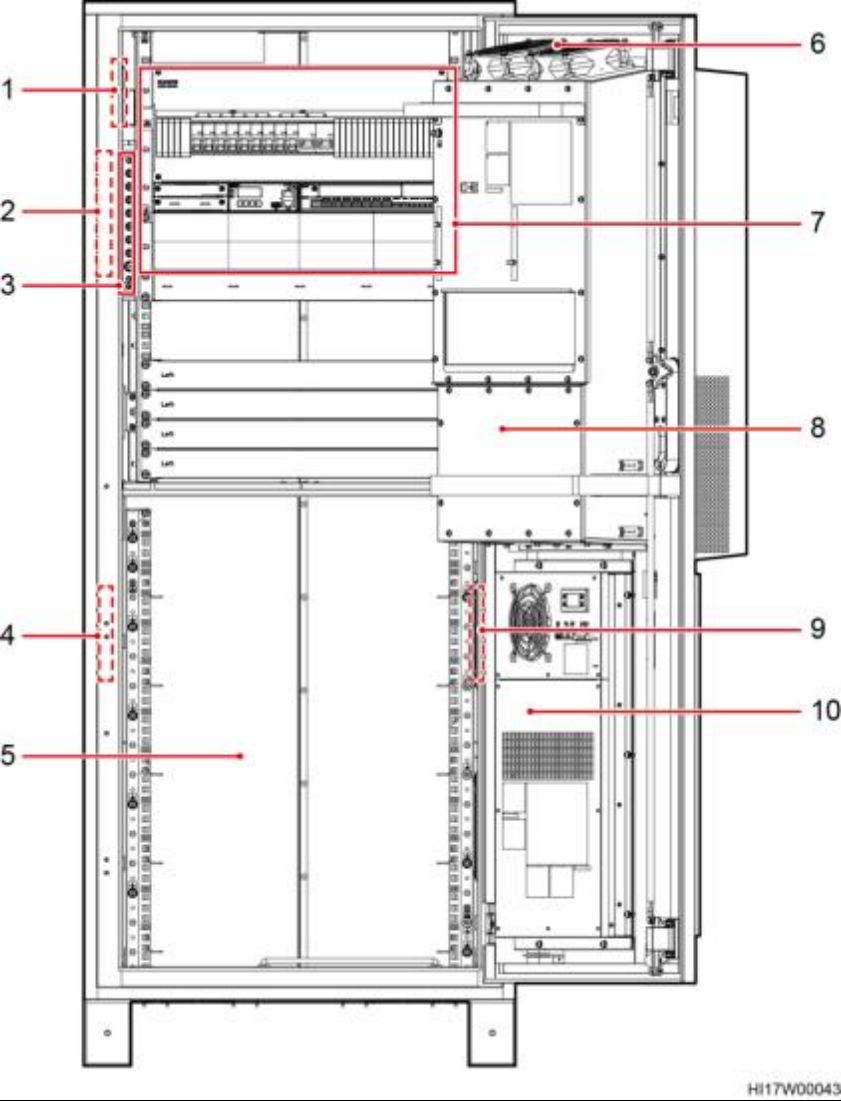

图3-9 ICC330-HA1-C4 的内部结构

（1）温控供电转接盒（2）ACDU （3）接地排

（4）RTN+母排（5）电池安装空间（6）热交换内循环风扇

（7）DCDU-400AN2 （8）热交换外循环风扇（9） -48V 母排

（10）空调

技术指标

表3-6 ICC330-HA1-C4 的技术指标

项目	说明
室外机柜	温控： l 设备舱：热交换，换热能力 150W/K l 电池舱：直流空调，600W 制冷量外形尺寸（高×宽×深）：1600mm×650mm×650mm 重量： l <110kg（带包装） l <100kg（不带包装）安装方式：落地安装/楼顶安装/靠墙安装维护方式：前维护走线方式：下进下出
电池安装空间	ESM-4850A1（最大 250Ah）
用户设备安装空间	7U
用户空间支持热耗	300W～350W
工作温度	0℃~+45℃（包含太阳辐射），配加热盒后可支持-20℃
运输温度	-40℃~+70℃
存储温度	-40℃~+70℃
工作湿度	5%RH～95%RH（无凝露）
海拔要求	0m～4000m（在 2000m～4000m 环境下高温降额，每升高 200m，工作温度降低 1℃)
噪声等级	满足 GR487 要求，噪声声压≤65dB@1.5m（环境温度 45℃时）
防护等级和工作环境	IP55 ，C 类环境
其他要求	l 没有导电尘埃和腐蚀性气体、没有爆炸危险 l 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合 ETSI EN 300 019-1-4（V2.2.1）Class 4.1 要求
