华为ETP48200-C5D6 嵌入式电源

产品说明

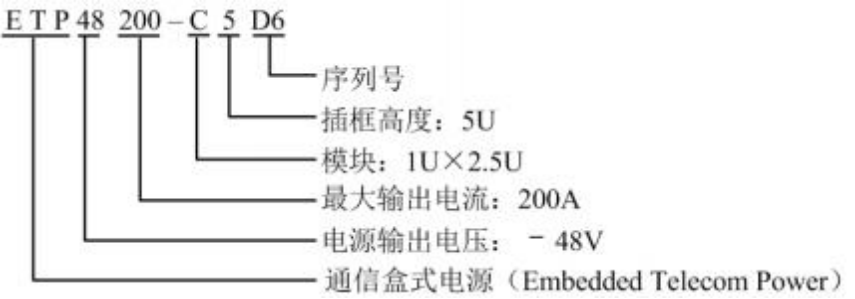

图2-1 型号说明

2.3 系统特点 l	模块电压输入范围宽 85VAC～300VAC
l	完善的电池管理功能
l	网络化设计，提供一路 FE 接口、一路 RS485/RS232 接口
l	支持 SNMP、HTTPS 等多种协议，可与华为 NetEco 网管或第三方网管通信，组网灵活，可实现远程监控，无人值守
l	支持软件远程升级
l	支持 LCD 界面显示、按键操作
l	支持 WEB 界面操作

l 支持用户界面多语言功能，如英语、中文、意大利语、法语、西班牙语、葡萄牙语、俄语、德语、土耳其语、日语等

l 支持整流模块、监控模块热插拔

l 整流模块功率因数值达 0.99

2.4 系统配置

表2-1 系统配置

项目	系统配置
适用环境	室内 B 类环境
插框	l 3U 配电空间 l 1U 监控单元 l 1U 整流模块安装空间
配电单元	l 交流配电：交流输入空开、交流输出空开 l 直流配电：重要负载支路（BLVD），次要负载支路（LLVD），电池支路
整流模块	最大可配置 4 个 R4850N2 或 R4850G2 整流模块
监控模块	SMU02B
用户接口模块	UIM02C
防雷器	交流防雷：标称雷击放电电流 30kA，最大雷击放电电流 60kA ，8/20µs 直流防雷：差模 10kA，共模 20kA ，8/20µs

l B 类环境：指不受控环境，即温湿度不受控的房间内或一般的室外环境，包括只有简单遮蔽，如遮阳棚，湿度偶然会达到 100％的情况。

l C 类环境：指海洋上环境，或者污染源附近的陆地室外和只有简单遮蔽的环境。污染源附近是指距离盐水（如海洋、盐水湖）3.7 公里，距离冶炼厂、煤矿、热电厂等重污染源 3 公

里，距离化工、橡胶、电镀等中等污染源 2 公里，距离食品、皮革、采暖锅炉等轻污染源 1 公里。

l D 类环境：指距离海岸边 500m 之内的环境。属于 C 类环境中的一种特定场景。

3 部件介绍

3.1 外观介绍

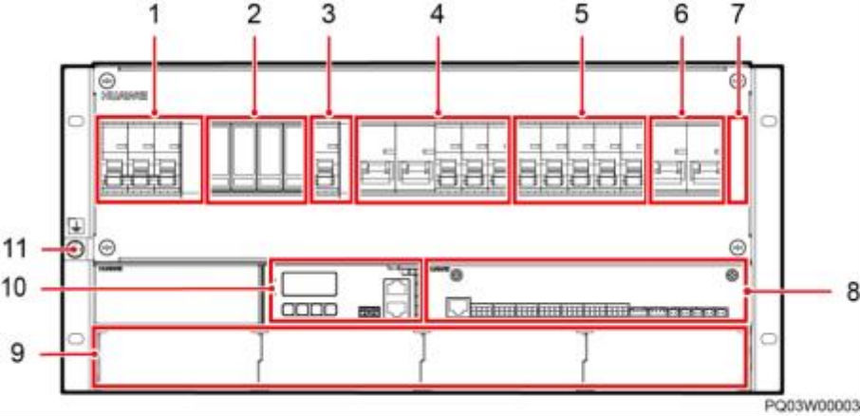

图3-1 外观介绍

（1）交流输入空开和端子（2）交流防雷器（3）交流输出空开和端子

（4）LLVD 空开（5）BLVD 空开（6）电池空开

（7）电池强制上电开关（盖板后）（8）UIM02C （9）整流模块安装空间

（10）SMU02B （11）接地螺丝
