华为ETP48200-C2B1 嵌入式电源

产品说明

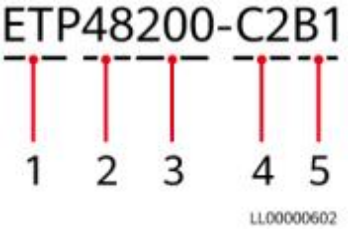

图 2-1 ETP48200-C2B1 型号说明

表 2-1 ETP48200-C2B1 型号说明

序号	含义	说明
1	产品大类	ETP： Embedded Telecom Power，嵌入式电源
2	输出电压	48 ：-48V DC
3	输出最大电流	200 ：200A
4	模块类别及插框高度	C2：模块类别C，插框高度2U
5	附属型号	B1

2.3 产品介绍

内部结构

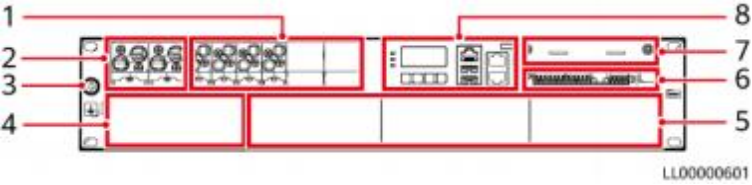

图 2-2 ETP48200-C2B1 内部结构图（正视图）

（ 1 ）负载空开及预留安装空间（2）电池空开（智能空开）（3）接地螺丝（智能空开）

（4）交流输入模块安装空间（5）整流模块安装空间（6）用户接口模块UIM05D1

（ 7 ）通信扩展模块安装空间（8）监控模块SMU02C

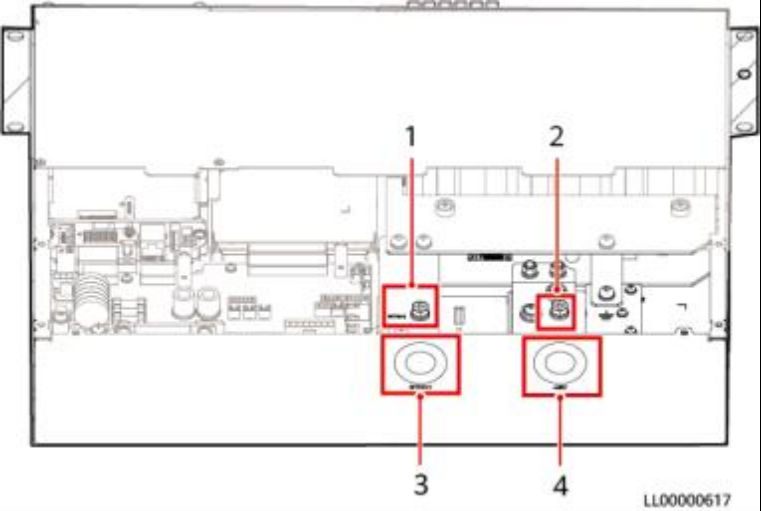

图 2-3 ETP48200-C2B1 内部结构图（后俯视图）

（ 1 ）RTN+（用于扩展配电）（2）-48V（用于扩展配电）

（3）RTN+出线孔（4）-48V出线孔
