华为ETP48200-C2A6 嵌入式电源

产品说明

ETP48200-C2A6是嵌入式电源系统，给-48V/-57V DC系列的通信设备供电。

2.2 系统特点

● 电源系统支持三相四线交流输入，双火线兼容单相交流输入

● 完善的电池管理功能

● 网络化设计，提供两路RS485接口

● 具有通信、告警等功能，支持远程监控和在线升级

● 支持整流模块、监控模块热插拔

2.3 外观介绍

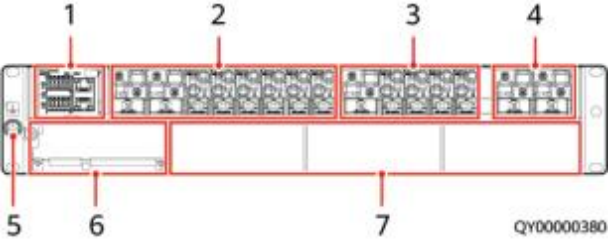

图 2-1 ETP48200-C2A6 外观

（ 1 ）监控模块SMU11B （2）次要负载空开（3）重要负载空开

（4）电池空开（5）接地螺丝（6）交流输入模块安装空间

（ 7 ）整流模块R4850G2/

R4850G5/R4875G5安装位置

表 2-1 系统配置

项目	系统配置
交流配电	如表2-2。
直流配电	● LLVD配电：2×125 A ，6×32A ● BLVD配电：1×80A ，3×32A ，1×16A ● 电池支路：2×125 A
防雷	● 交流防雷：标称雷击放电电流20kA ，8/20µs ● 直流防雷：差模10kA，共模20kA ，8/20µs
