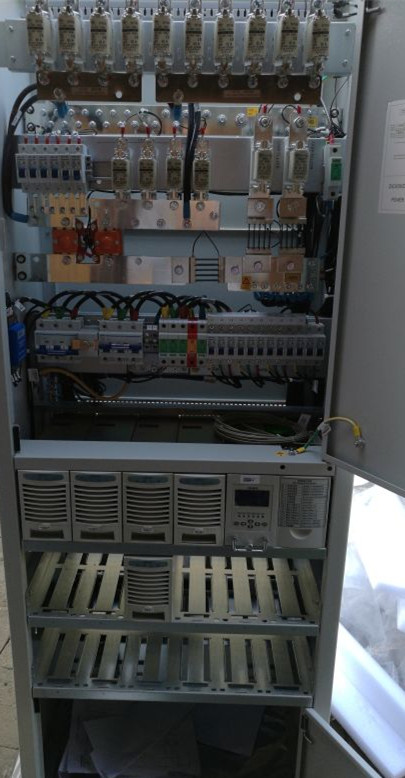

艾默生PS48600-3B/2900NetSure701C ，艾默生PS48600-3B/290室内一体化高频开关电源机柜
产品说明
艾默生PS48600-3B/2900 NetSure701C，艾默生PS48600-3B/2900-X12高频开关电源柜，PS48600-3B/2900高频电源柜 交流用户输出可根据用户需求选配 PS48600-3B/2900 PS48300-3B/2900 PS48300-3B/1800 Y1 单路交流输入、无用户交流输出 2米机柜 外部尺寸（宽X深X高）： 600×400×2000 Y2 单路交流输入、有用户交流输出 Y3 两路交流输入、手动切换；有用户交流输出 YF 交流输入：单路、双路手动切换或自动切换可选 交流用户输出可根据用户需求选配 PS48300-3B/2900-W6 单路交流输入，负载输出13路 交、直流配电位于机柜上部 电池熔座为3路，第3路熔座不配置熔芯 外部尺寸（宽X深X高）： 600×400×800 电源系统概述 • 系统概述 —系统命名 —系统组成 —系统原理 —系统特点 交流配电单元 整流模块 监控单元 直流配电单元 整流模块 监控单元 直流配电单元 以 PS48300-3B/2900 系统为例 提纲 • 系统概述 • 系统交、直流配电 • 监控单元 • 整流模块 • 系统调试 • 日常维护 型号 PS48300-3B/2900 交流配电 直流配电 电池保护B-LVD， 负载下电L-LVD 整流模块 R48-2900U 监控单元 M500S系统组成 PS48300-3B/2900 配置 整流模块 R48-2900U 型号 PS48300-3B/2900 交流配电 直流配电 电池保护B-LVD， 负载下电L-LVD 整流模块 R48-2900U 监控单元 M500S X1 一路三相 输入，无 用户交流 输出 X2 一路三相 输入，有 用户交流 输出 X3 两路三相 手动切换 输入，有 用户交流 输出 配置X1 、X2 、X3 为1.6 米机柜 ，2 米机柜请选择Y1 、Y2 、Y3 温度传感器标准配为3 米，如果需要10米，采购时需说明 机柜顶盖可选配 监控单元和机柜一起发货 交流、直流与标准机柜相差太多，可以选择 米，采购时需说明 机柜顶盖可选配 监控单元和机柜一起发货 交流、直流与标准机柜相差太多，可以选择XF 、YF系统概述 — 系统原理 PS48300-3B/2900-X3 说明：虚框内为有用户交流输出的配置 用户交流输出 模块输入 整流模块 电池保护接触器 说明：虚框内为两路市电输入的配置 零线端子座 市电Ⅱ输入 市电Ⅰ输入 交流配电单元 监控模块 C级防雷器 负载下电接触器 直流配电单元 电池组 系统特点 超宽的输入电压范围，电网适应能力强 90 ～290V 无损伤热插拔，在线维护、方便快捷，整流模块更换时间少于1min 完善的蓄电池管理功能和测试功能，提高电池寿命 电池保护、负载下电、温度补偿 模块 完善的蓄电池管理功能和测试功能，提高电池寿命 电池保护、负载下电、温度补偿 模块ID识别功能，方便进行资产管理 符合 识别功能，方便进行资产管理 符合CE 、UL 、TLC等多种国内外标准 专利休眠节能技术，有效降低系统功耗 系统特点 环境 条件 环境 条件 工作温度 －5～40℃ 储存温度 －40～70℃ 相对湿度 5～95％RH 海拔高度 ≤2000m（超过需降额使用） 其它 没有导电尘埃和腐蚀性气体，没有爆炸危险 交流 输入 交流 输入 输入制式 三相四线制和三相五线制 额定相电压 220Vac（范围：：90Vac～290V ） 交流频率 45Hz～65Hz 防雷 性能 防雷 性能
交流侧 模拟雷电冲击电流波形为8/20μs，最大通流容量40KA，额定通流 容量20KA 直流侧 通流容量10KA 30A 模块演进 体积：220×110×395 重量：5.5kg 体积：132×86×330 重量：3kg 2U*2U*272mm ≤2.0kg R48-1800A 体积： 124*84*287mm 重量： ≤3.5kg 系统主要性能对比 比较内容 PS48300/25 PS48300-3B/2900 交流输入电压 150～300V 85～290V 模块更换 非热插拔、需要先插交流、 后插直流 热插拔，更换时间更少、过程 更安全 过温保护 85 ℃ 超过90℃ 模块的风扇控 制技术 ℃ 模块的风扇控 制技术 输出电流大于2A时启动 根据模块内部温度自动调速， 也可以设置为全速转动 均流性能 5% 3% 温度补偿 无 带温补 功率因数 0.8左右 最高可达0.99 油机发电时影 响 油机发电时影 响 过压时会造成模块保护 能够设置为过压重启、电流输 出缓启动 电池管理 仅能进行简单的均、浮充转 换和控制 完善的电池管理功能、在线电 池测试功能 提纲 • 系统概述 • 系统交、直流配电 — 特点 — 主要功能部件 • 监控单元 • 整流模块 • 系统调试 • 日常维护 交流配电 — 主要功能部件 机柜正面 机柜背面 地线排 模块输入空开 用户输出空开 交流市电输入 交流侧防雷器 交流配电 — 主要功能部件 交流防雷器 防雷器正常时： 窗口无色 防雷器正常时： 窗口无色 观看防雷器窗口 颜色需处于水平 位置 观看防雷器窗口 颜色需处于水平 位置 防雷器故障时： 窗口红色 防雷器故障时： 窗口红色 1 、一体化防雷器 2 、热脱扣，防止起火 3 、最大通流量40KA 4交流配电 — 特点 ? 交流输入为3P空开 ? 一体化防雷器，防雷器正常时无显示，故障时显示红色； ? 标准系统无交流输入自动切换（两路交流接触器）功能； 直流配电 — 配置 PS48300-3B/2900- X1 PS48300-3B/2900- X2 PS48300-3B/2900- X3 直流配电 1．两路电池输入熔丝：2×250A NT1 2．直流侧防雷(选配) 3．标配12路，其中： 1）负载支路有6路，包括： 5×100A（FUSE），1×63A/1P（MCB） 2）电池保护下电支路有6路，包括： 2×63A/1P，2×32A/1P，2×10A/1P（MCB） 负载下电接触器（常闭型） 电池保护接触器（常闭型） 直流输出正母排 电池分流器 规格：300A/75mV 直流配电 — 电池容量设置 系统设置中菜单选项为： 电池熔丝路数和电池容量 举例：PS48300-3B/2900系统配置 系统设置中菜单选项为： 电池熔丝路数和电池容量 举例：PS48300-3B/2900系统配置2 2 组电池，每组 100AH ，则参数设置如下： 电池熔丝路数： AH ，则参数设置如下： 电池熔丝路数： 2路 电池容量： 200AH 说明：电池容量设置需参考电池分流器个数 直流配电 — 特点 ? 一个电池分流器 ? 监控单元为M500S和液晶键盘组件 ? 监控单元内置蜂鸣器 ? 熔丝和空开状态可检测 提纲 • 系统概述 • 系统交、直流配电 • 整流模块 • 监控单元 • 系统调试 • 日常维护 整流模块 指示标识 正常状态 异常状态 异常原因 电源指示灯 （绿色）艾默生PS48600-3B/2900开关电源柜技术参数/报价 灭 无输入和输出电源 闪亮 后台监控对模块进行操作 保护指示灯 （黄色） 灭 亮 交流输入过欠压，模块PFC输出过欠压，过温，模块 不均流 闪亮 模块通讯中断 故障指示灯 （红色） 灭 亮 输出过压，模块输出熔丝断，模块电流严重不均流， 模块地址冲突 闪亮 模块风扇故障 提纲 • 系统概述 • 系统交、直流配电 • 整流模块 • 监控单元 • 系统调试 • 日常维护 整流模块 R48-2900 电源指示灯 故障指示灯 保护指示灯 整流模块 R48-2900U 整流模块 指示标识 正常状态 异常状态 异常原因 电源指示灯 （绿色） 亮 灭 无输入和输出电源 闪亮 后台监控对模块进行操作 保护指示灯 （黄色） 灭 亮 交流输入过欠压，模块PFC输出过欠压，过温，模块 不均流 闪亮 模块通讯中断 故障指示灯 （红色） 灭 亮 输出过压，模块输出熔丝断，模块电流严重不均流， 模块地址冲突 闪亮 模块风扇故障 整流模块特性（ 1 1 ） — 热插拔、自识别 open Lock 模块即插即用自适应，系统 无需配置模块通信地址与个数 整流模块特性（ 2 2 ） — 输入电压限功率 Output power vs. input voltag 0 20 40 60 80 100 120 0 50 100 150 200 250 300 350 Input voltage (VAC) % of max. output power 18.7% @ 85Vac 100%@ 290Vac 50% @120Vac 176Vac—290Vac：满功率输出 85Vac～176Vac：线性降功率 输入冲击电流：<30A 输入电压限功率艾默生PS48600-3B/2900开关电源柜技术参数/报价 整流模块特性（ 3 3 ） — 温度限功率 0 20 40 60 80 100 120 -40 -20 0 20 40 60 80 温度 ( ℃ ) 输出功率 (%) 2 、模块内部温度 85 ℃，最大输出50%，回差10度 90 ℃，过温保护，回差10度 0 20 40 60 80 100 120 -40 -20 0 20 40 60 80 温度 ( ℃ ) 输出功率 (%) 65 ℃ 50%@60 ℃ 80%@55 ℃ 100%@-40~45 ℃ 1 、环境温度（进风口温度） 整流模块特性（ 4 4 ） — 输出限功率 Output voltage vs. output current, max. output power 2900 W 0 10 20 30 40 50 60 70 0 5 10 15 20 25 30 35 40 45 50 55 60 65 Output current (A) Output voltage (V) 50A@58Vdc 54.2A@53.5Vd c 整流模块特性（ 5 5 ） — 风扇调速技术 可通过监控单元设置为风扇为 全速 或 温控调速 若设置为温控调速，模块风扇的转速随进风口温度调整（40 ℃ ℃ 上全 转 上全 转） 设置方法： ） 设置方法： 风扇运行速度： ? 调速
产品参数

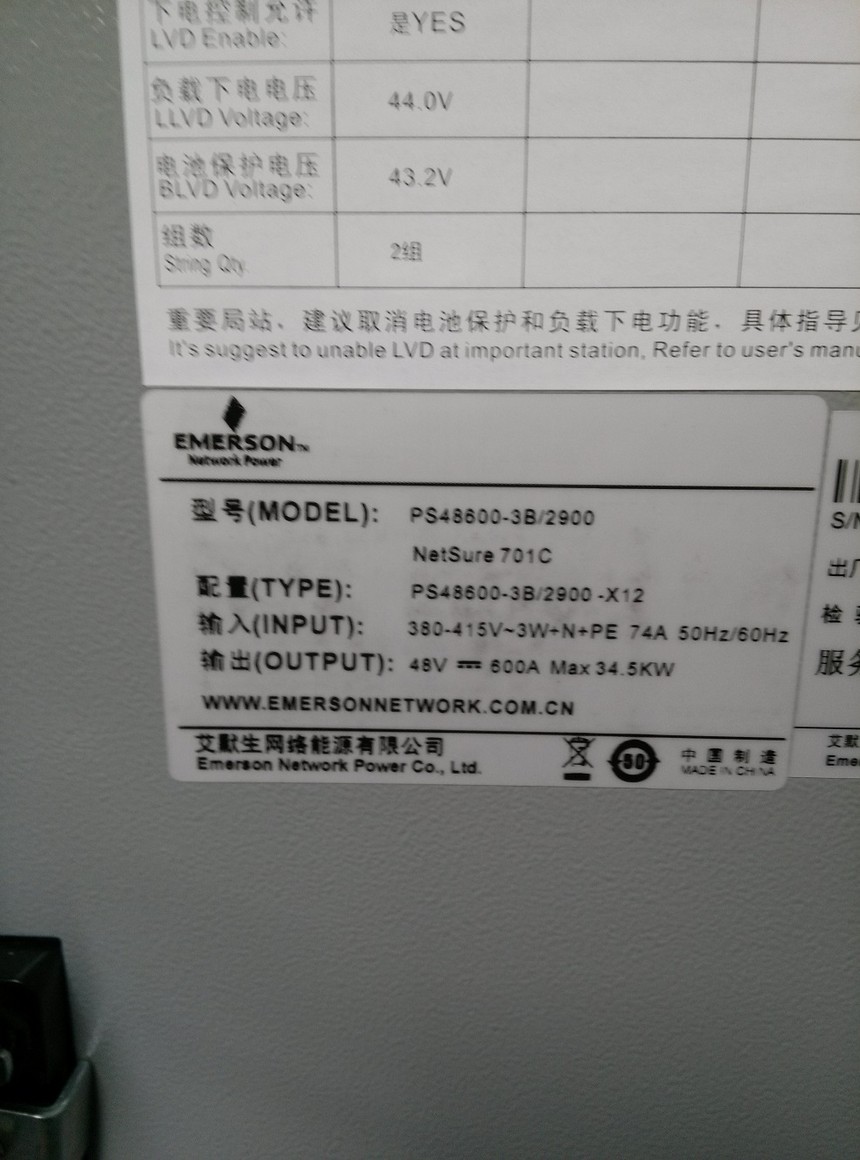

艾默生PS48600-3B/2900 NetSure701C，艾默生PS48600-3B/2900-X12高频开关电源柜，PS48600-3B/2900高频电源柜 艾默生PS48600高频开关电源系统概述 艾默生PS48600-3B/2900通信电源系统可以选用R48-2900U和R48-3200e两种整流模块，其中R48-2900U为标效整流模块，R48-3200e为高效整流模块。系统***多可以配置12个充电模块，PS48600-3B/2900电源系统配置的监控模块的型号为：M522S. 艾默生PS48600-3B/2900通信电源系统可以选用R48-2900U和R48-3200e两种整流模块，其中R48-2900U为标效整流模块，R48-3200e为高效整流模块。系统***多可以配置12个充电模块，PS48600-3B/2900电源系统配置的监控模块的型号为：M522S. 2、艾默生高频开关电源系统PS48600-3B/2900系统的技术参数
交流配电 参数 技术指标 说明 供电方式 三相五线或单相三线 输入电压 85-290Vac 相电压 输入空开 1x100A/3P X1型，X2型 2x100A/3P,手动切换 X3型 输出空开 2x16A/3P，3*16A/1P X2型，X3型
直流配电 参数 技术指标 说明 额定电压 -42~-58Vdc 负载总容量 600A 电池熔丝 500Ax2 输出分路（共18路） 160Ax3,100Ax2 负载下电，熔丝 63Ax2,32x3,10Ax2 负载下点，空开 63Ax2,32Ax2,10Ax2 电池保护，空开
整流模块R48-2900U 输入特性： 入电压：85~290Vav 输入电网频率：45~65Hz 功率因数：》0.99
输出特性： 输出直流电压：-42～-58V 输出电流：0～60A 额定效率：》92% 输出功率：2900W
监控模块M500F 告警功能： 监控单元能对系统故障进行声光报警，同时能上报到后台主机 历史告警记录存储200条，并具有案件操作记录功能 有8路铺助告警继电器输出 告警时间，时间可控
