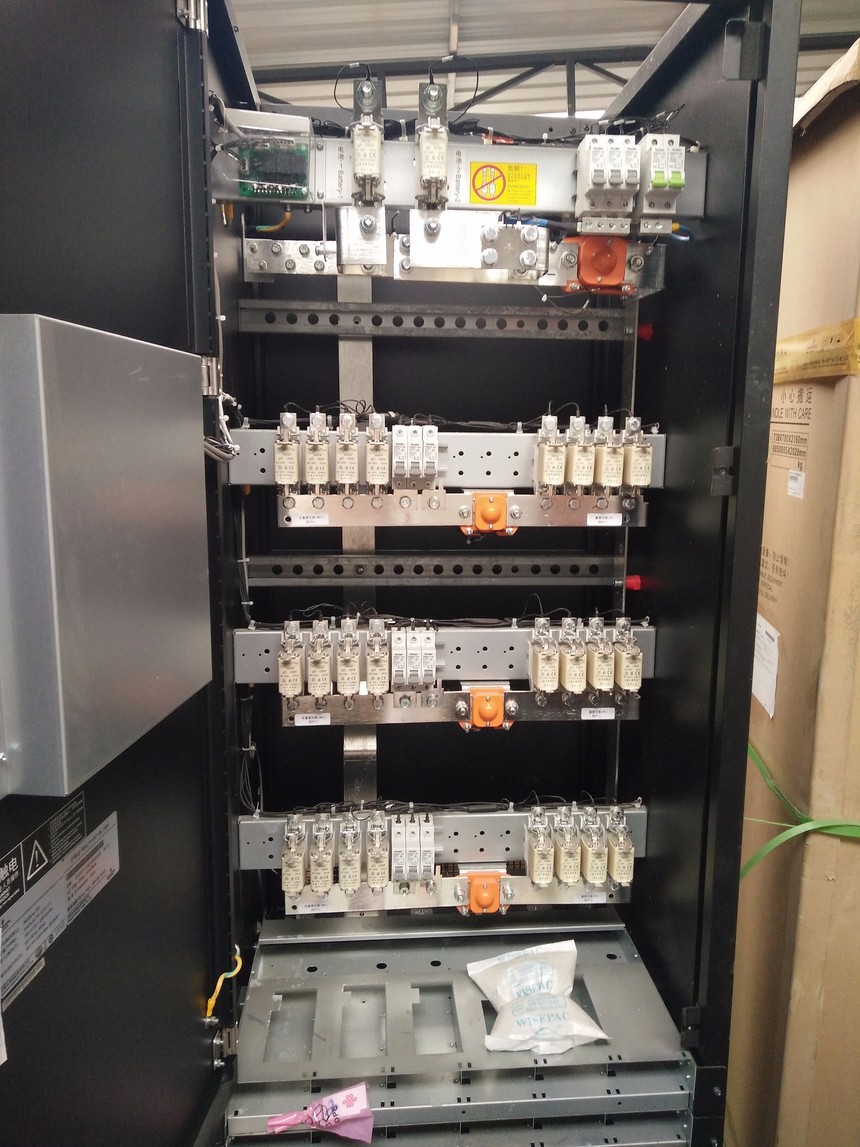

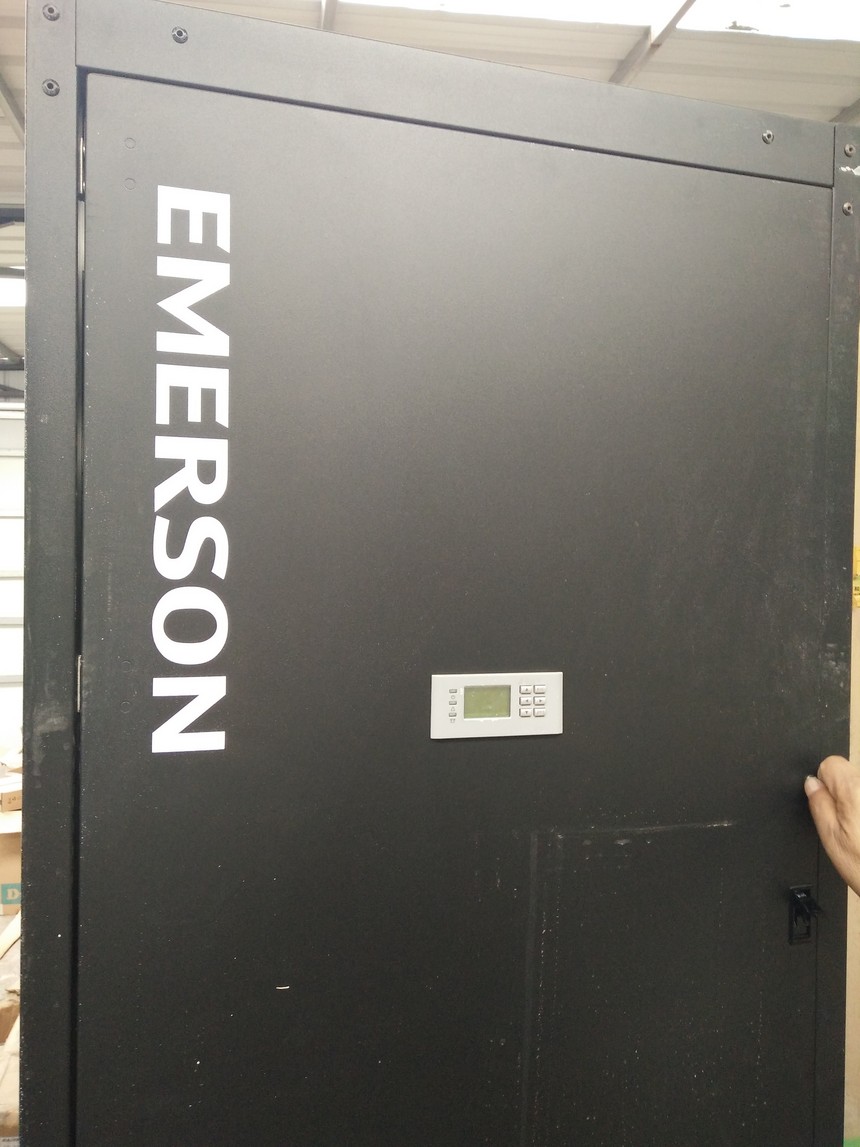

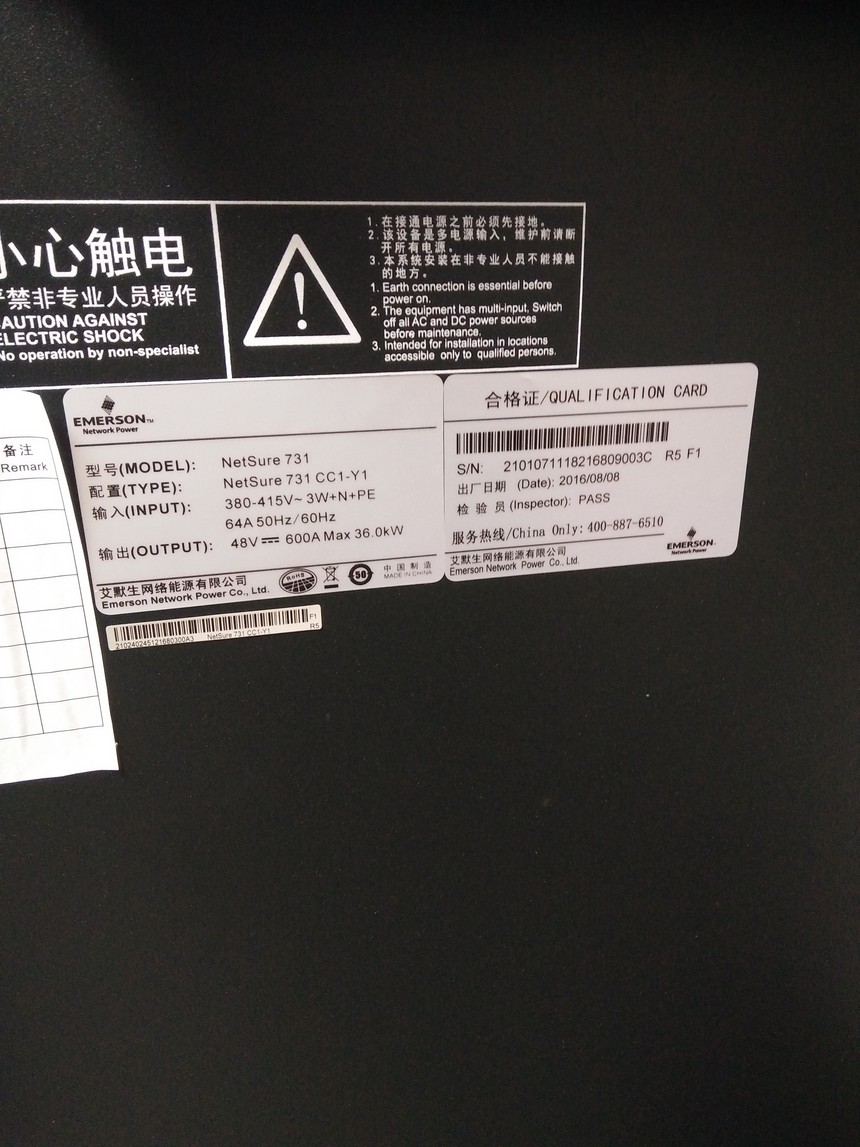

艾默生NetSure731室内一体化高频开关电源机柜 ，艾默生NetSure731 CC1-Y落地式高频开关电源柜

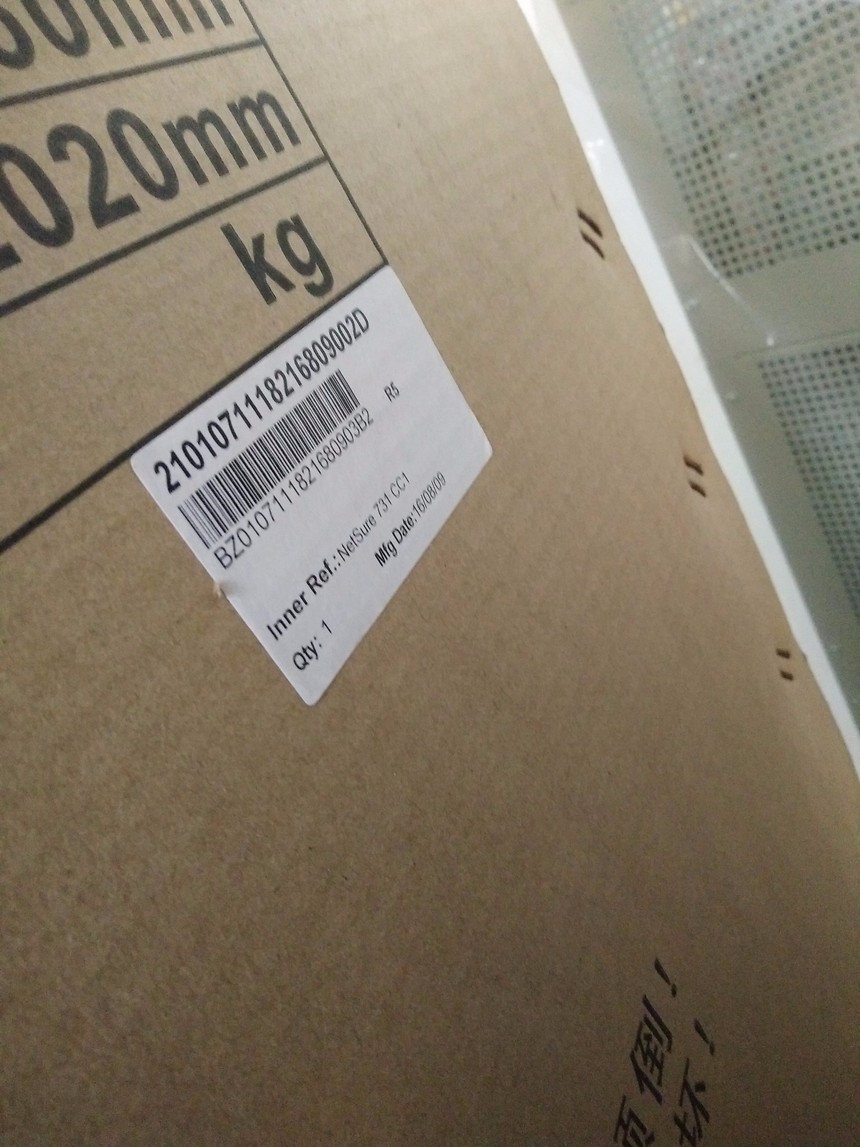

【全新原包装】艾默生NetSure731，艾默生NetSure731 CC1-Y1落地式高频开关电源柜

艾默生NetSure731 CC1艾默生室内48v通信系统

艾默生NetSure731 CC1通信电源维谛netsure731CC1-Y1艾默生48V通信电源 价值特点 高可靠 智能化 高效节能 使用方便 宽电压输入范围80~300Vac，***电网及油机适应性 超宽工作温度范围-40~65℃，环境适应能力强，适用于各种区 域 交流侧、直流侧等***防雷设计，提升系统防雷能力 具有Walk-in功能，启动时避免对前级变压器和油机的冲击 具有RS232、干接点等通信接口，组网灵活 整流模块具有独立的ID识别功能，便于用户的资产管理 完善的蓄电池管理功能，有效延长蓄电池的寿命 普通模块效率＞93%，高效模块效率>96%，节省用户电费支 出 具有休眠及高效-普效模块混插节能技术，提高运行效率 具备风机智能调速功能，降低系统损耗 整流模块功率密度高，预留更多走线和操作空间 模块无损伤热插拔，可在线维护、方便快捷 全正面维护设计 应用场景 产品简介 Vertiv NetSure、PS48 系列组合式电源系统是维谛技术集多年开发和网上运行经验，采用 DSP 控制技术，为 满足通信网络供电需求而设计的组合式通信电源系统。该系统主要由整流模块、监控模块、交 / 直流配电单元、 防雷系统等组成，具有高可靠、高效节能、智能化等特点。

应用场景 通信宏基站 通信微基站 分布式基站 综合接入点

产品配置 NetSure 731 C62 系列 配置 NetSure 731 C62-X1 NetSure 731 C62-X2 NetSure 731 C62-X3 系统容量 300A 监控模块 M522S 整流模块 6×50A（R48-3000A3、R48-3000e3 可选） 交流 配电 输入 1×63A/3P（断路器） 1×63A/3P（断路器） 1×63A/3P（断路器） 输出 1×16A/1P（断路器） 1×16A/1P（断路器） 1×16A/3P, 1×16A/1P（断路器） 交流防雷 C 级 C 级 C 级 直流 配电 电池 下电 2×32A/1P，2×10A/1P（断路器） 2×32A/1P，2×10A/1P（断路器） 2×32A/1P，2×16A/1P（断路器） 负载 下电 4×100A，4×63A（熔断器） 4×32A/1P，2×10A/1P ( 断路器 ) 4×100A，4×63A（熔断器） 4×32A/1P，2×10A/1P ( 断路器 ) 4×100A（熔断器） 4×63A/1P，6×32A/1P ( 断路器 ) 直流防雷 In=10kA In=10kA In=10kA 电池接入 2×250A（熔断器） 2×250A（熔断器） 2×250A（熔断器） 干接点 5 路告警干接点 选配件 顶盖、温度补偿电缆、模块假面板、熔丝插拔器等 机械参数 600mm（宽）×400mm（深）×1600mm（高） 600mm（宽）×600mm（深）×1600mm（高） 600mm（宽）×400mm（深）×1600mm（高）

 1．艾默生R48-3000E3热插拔

艾默生R48-3000E3整流模块采用热插拔技术。在一个带电的电源系统中，插入整流模块或拔出整流模块不会产生火花，也不会损坏端子。更换整流模块时间小于1分钟，冲击电流小于等于额定输入稳态峰值电流的1.5倍。

当模块插入系统时，不会引起系统输出电压的扰动。

 2．艾默生R48-3000E3自主均流

整流模块采用先进的数字化自主均流技术，均流不平衡度小于3％。

3．输入限功率控制

整流模块采用先进的限功率控制方法，其输出功率根据输入电压和输出电压的变化而变化。当输入电压在176Vac～290Vac时（回差小于3V），整流模块可输出***da功率（2900W）；当输入电压在85Vac～176Vac时，模块正常工作，但是将进入限功率模式

 4．输出特性

? 当输出电压在48V和58V之间时，***da输出功率为2900W。

? 当输出电压低于48V时，输出电流维持在60.5A。

? 当输出电压为58V时，***da输出电流为50A。

? 当负载超过2900W时，整流模块将限流输出以便输出恒定功率。

 5．温度限功率

45℃或以下环境温度时，整流模块可以满功率输出。

55℃环境温度，整流模块***da输出功率为2320W（54V/43A）。

60℃环境温度，模块允许输出功率为1450W。

65℃环境温度，模块输出功率为0。

 6．输出限流点调节

整流模块提供输出限流功能。通过外部监控模块，整流模块的限流点能在0～60A之间调节。

当输出电压在42～58.5V之间时，限流点调节精度不大于±1.5A。输出电压在42V以下时，限流点调节精度不大于±3A。

 7．输出电压调节

通过外部监控模块，整流模块的输出电压可在42～58.5V之间调节，调节精度为±0.1V。

8．风扇控制

当整流模块输入电压在正常范围内时，风扇的转速随整流模块内部温度的升高而提高。当内部温度高于40℃时，风扇满转。交流输入过高或过低时，风扇停转。

 9．输入过/欠压保护

当输入电压小于85Vac或者大于290Vac，黄色指示灯亮，整流模块将停止工作。保护事件发生时整流模块会上报监控模块，由监控模块进行告警处理。

 10．输出过压保护

整流模块有输出过压硬件保护和输出过压软件保护，硬件过压保护点为58.5V～60V之间，硬件过压保护后需要人工干预才可以开机。软件保护点可以通过监控模块设置，设置范围为56～59V，要求比输出电压高0.5V以上，出厂默认值为59V。

软件过压保护模式可以通过监控模块选择：

1）一次过压锁死模式

当整流模块发生软件过压，整流模块关机并保持，需要人工干预方可恢复。

2）二次过压锁死模式

整流模块软件保护后，关机5秒钟内重新开机，如果在设定时间内（默认为5分钟，可以通过监控模块设置）发生第二次过压，整流模块则关机并保持，需要人工干预方可开机。如果整流模块输出电流小于5A时，整流模块不关机。

人工干预方法：可以通过监控模块复位整流模块，也可以通过从电源系统上脱离整流模块来复位。

 11．过温保护

在整流模块的进风口被堵住、环境温度过高或者风扇故障等原因导致其内部温度超过85℃时，其输出功率降至额定值的50％。当整流模块内部温度达到90℃时，其面板的黄色指示灯亮，整流模块将停止工作。

过温保护发生时，整流模块上报告警信号给监控模块进行相应处理。当整流模块内部的温度恢复正常后（回差大于10℃），整流模块将自动恢复工作，过温告警消失。

 12．PFC过/欠压

当内部母线电压超过过/欠压保护点时，整流模块将停止工作，黄色指示灯亮。

 13．通讯故障

整流模块发生通讯故障后，面板的黄色指示灯闪烁。故障信息将上报监控模块。为了保护蓄电池，当通讯故障发生后，整流模块的输出电压变为53.5V（默认值，可通过监控模块设置）。当通讯恢复正常后，整流模块自动恢复正常工作。

 14．风扇故障保护

风扇发生故障后，整流模块将产生风扇故障告警，其面板上的红色指示灯闪烁，整流模块停止输出。故障消除后，可自动恢复正常工作。

 15．艾默生R48-3000E3输出电流不平衡

当多个整流模块在电源系统中并联使用时，均流误差大的模块能自动识别，并点亮其面板上的黄色指示灯。

故障事件发生后，整流模块上报告警信号给监控模块进行相应处理。

 16．艾默生R48-3000E3监控功能

【全新原包装】艾默生NetSure731【本公司库存各种通信电源，诚信邀请长期合作伙伴】艾默生NetSure731 CC1-Y1落地式高频开关电源柜

Vertiv NetSure、PS48 系列组合式电源系统是维谛技术集多年开发和网上运行经验，采用DSP 控制技术，为满足通信网络供电需求而设计的组合式通信电源系统。该系统主要由整流模块、监控模块、交/ 直流配电单元、防雷系统等组成，具有高可靠、高效节能、智能化等特点。

价值特点

高可靠

􀂄 宽电压输入范围80~300Vac，超强电网及油机适应性

􀂄 超宽工作温度范围-40~65℃，环境适应能力强，适用于各种区域

􀂄 交流侧、直流侧等全方位防雷设计，提升系统防雷能力

􀂄 具有Walk-in功能，启动时避免对前级变压器和油机的冲击

智能化

􀂄 具有RS232、干接点等通信接口，组网灵活

􀂄 整流模块具有独立的ID识别功能，便于用户的资产管理

􀂄 完善的蓄电池管理功能，有效延长蓄电池的寿命

高效节能

􀂄 普通模块效率＞93%，高效模块效率>96%，节省用户电费支出

􀂄 具有休眠及高效-普效模块混插节能专利技术，提高运行效率

􀂄 具备风机智能调速功能，降低系统损耗

􀂄 整流模块功率密度高，预留更多走线和操作空间

使用方便

􀂄 模块无损伤热插拔，可在线维护、方便快捷

􀂄 全正面维护设计

应用场景：

􀂄 通信宏基站

􀂄 通信微基站

􀂄 分布式基站

􀂄 综合接入点

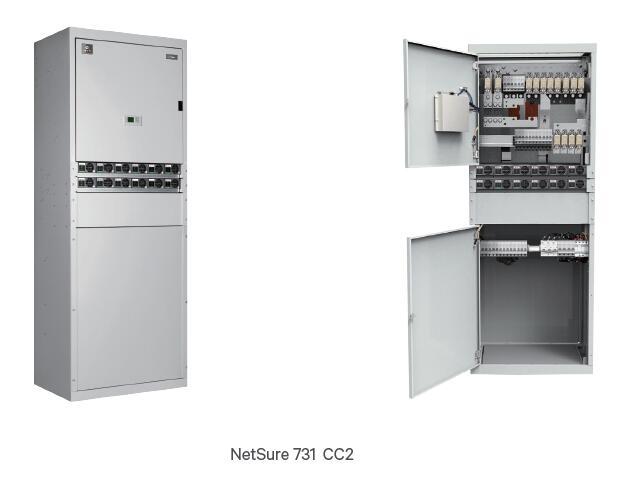

相关型号：NetSure 731 C62-X1、NetSure 731 C62-X3、NetSure 731 CC2-X1

NetSure 731 CC2-X2、NetSure 731 CC2-X3 、NetSure 731 CC2-X4
